NBL-WQ-CL-4A 工业级在线余氯传感器 RS485 Modbus-RTU/4-20mA：适用于水处理厂

实时保障水质安全：NiuBoL恒压在线余氯传感器实现无耗材长期监测

核心卖点

• 免维护恒压原理：与传统膜传感器相比，无需更换电解质和膜，显着减少后期运维人工和耗材成本。

• 双模式信号输出：集成标准RS485、Modbus-RTU数字接口，可选配4-20mA模拟电流输出，兼容所有主流工控系统。

• 高精度温度补偿：内置Pt1000温度传感器，在5-50℃范围内自动补偿，保证复杂环境下数据的稳定性。

NBL-WQ-CL-4工业级在线余氯传感器产品概述

在饮用水处理、食品灌装和工业冷却循环水系统中，余氯（HClO）的含量直接关系到杀菌效果和水质安全。传统的余氯测量方法往往依赖于频繁更换化学试剂或膜，这对于需要远程持续监测的系统集成商来说是巨大的成本负担。

NiuBoL NBL-WQ-CL-4系列在线余氯传感器采用成熟的恒压测量原理。该技术保持电极上恒定的极化电位，灵敏地捕捉水中残留氯离子的电流变化，从而实现快速、准确的定量分析。结合NiuBoL严格的工业级封装（IP68）和耐腐蚀材料设计，传感器可以无缝集成到各种自动化水处理平台中，为用户提供长达一年的稳定运行保证。

核心技术优势

1、无膜设计：打破高频维护魔咒
NBL-WQ-CL-4放弃了传统的薄膜电解方法，采用恒压测量。这意味着在日常使用中，用户不再需要面临因“膜损坏”或“电解液失效”导致的测量中断。这种设计特别适合现场无法频繁维护的远程监测点或大型分布式水质管网。

2. 精确的数字处理和算法优化
该传感器内部集成高精度采样电路，结合专有的数字滤波算法，有效滤除泵振动、电磁干扰等常见工业现场噪声。其响应时间（T90）小于90 s秒，可以前列时间反映水质异常，帮助自动化系统实现闭环控制。

3、耐腐蚀、全密封工艺

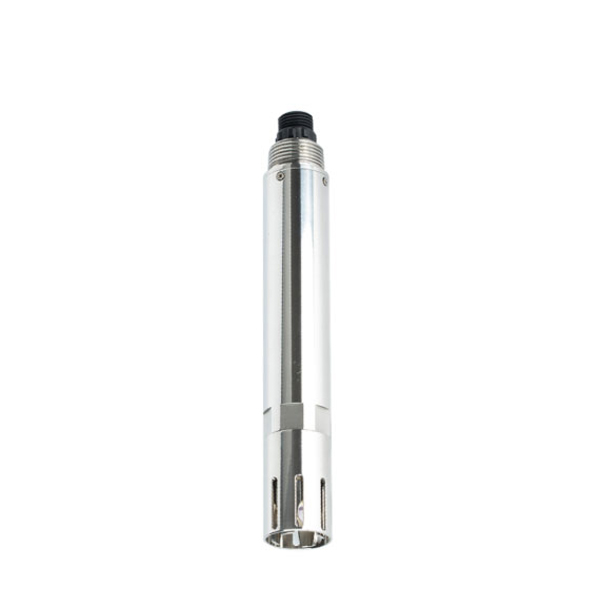

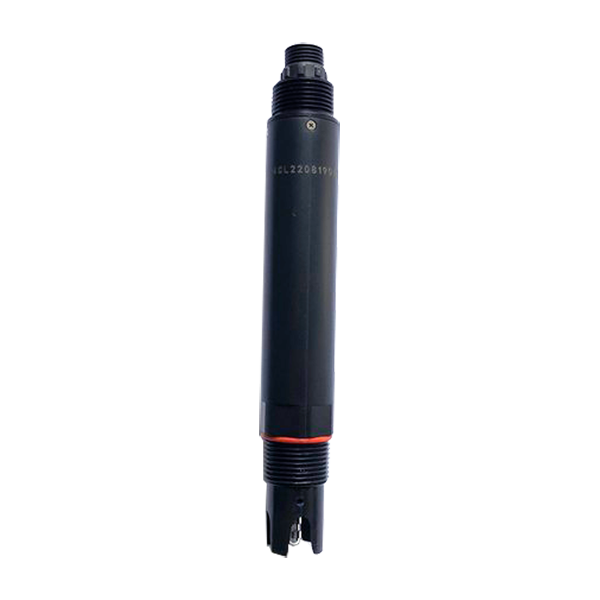

为了满足不同行业的需求，NBL-WQ-CL-4提供两种材质型号：A（POM+ABS）和S（POM+316L不锈钢）。 316L型号专门针对高盐度或轻微腐蚀性的工业环境进行了优化。整体达到IP68防护等级，不仅防水，还具有优异的耐化学老化性能。

4. 开放的集成架构
NiuBoL作为工业IoT架构下的核心传感层，为传感器配备了标准的RS485数字总线。支持多地址配置，允许在同一条线上安装多个水质传感器（如余氯、pH、浊度），大大简化了系统集成商的布线难度。

技术性能规格

NBL-WQ-CL-4工业级在线余氯传感器典型应用场景

• 水处理厂和二次供水监测：对饮用水管网关键节点进行持续监测，确保管网末端余氯值符合国家饮用水标准。

• 泳池水质自动控制：余氯数据实时反馈，联动加药泵自动加药，保持池水清洁，防止化学物质超标。

• 食品和饮料灌装生产线：确保冲洗水余氯含量在安全工艺范围内，防止微生物污染或氯含量超标影响产品风味。

• 工业循环冷却水处理：通过监测余氯含量来控制杀菌剂的用量，防止冷却塔和管道中军团菌和生物垢的生长。

安装和电气连接技巧

安装规范建议

• 流通池安装：为保证测量精度，传感器必须与原厂提供的流通池配合使用。请确保传感器测量端位于进水口附近，避免正对出水口。

• 流量控制：测量时水流应稳定。建议控制流量在30-60 L/h。流量不稳定会导致读数波动。

• 电极激活：对于新的传感器或长期干燥存放的传感器，请务必在自来水中浸泡激活24小时后再使用。

5芯双绞屏蔽电缆接线

• 红线：电源正极（12-24V DC）

• 黑线：电源负极（GND）

• 蓝线：RS-485 A

• 绿线：RS-485 B

• 黄线：4-20mA电流输出（可选，不用时悬空并绝缘）

常问问题

问：NiuBoL、NBL-WQ-CL-4的恒压法与传统DPD试剂法有什么区别？

答：DPD 方法通常是离散的手动测量，需要消耗试剂。 NBL-WQ-CL-4恒压法提供连续电子测量，无需消耗试剂，更适合自动化实时控制。

问：为什么我的传感器刚安装时读数不准确？

答：余氯传感器需要激活过程。请确保传感器在自来水中静置 24 小时（通电或不通电），以便在铂电极表面形成稳定的极化层。

问：pH的波动会影响测量吗？

答：是的。恒压法主要测量次氯酸（HClO）。 pH 值的变化将改变 HClO 与次氯酸盐的比率。该传感器适用于 pH 4-9 的环境。建议在pH相对稳定的系统中使用。

问：传感器可以测量海水中的余氯吗？

答：测量原理是通用的，但海水环境复杂。建议选择NBL-WQ-CL-4-S（316L不锈钢型号）以增强耐腐蚀性。

问：电极表面脏了如何清洗？

答：如果因水质问题产生附着物，可以用稀盐酸清洗，然后用自来水冲洗。请勿使用硬物机械刷洗电极表面。

问：如果我的PLC只有模拟接口，可以使用吗？

答：是的。订购时选择可选的4-20mA模拟量输出功能，可通过黄线直接连接到PLC的模拟量输入模块。

问：什么是“零点校准”？应该多久进行一次？

答：零点校准是在无氯水中校准传感器读数。建议每3-6 个月检查一次，或在系统大修后重新校准。

问：为什么流量需要控制在30-60L/h？

答：恒压法是一种基于扩散的电化学测量方法。流速太快会产生剪切干扰，流速太慢会造成测量点周围的余氯损耗。保持恒定的流量是获得高精度数据的核心。

总结及工程合作咨询

在现代水处理项目中，高频次的数据采集和低运维成本是评价一体化解决方案优劣的核心指标。 NiuBoL NBL-WQ-CL-4凭借其恒压免维护技术和强大的RS485数字集成能力，成为国内外众多供水管网和智能泳池项目的可选传感元件。

您正在设计全自动配料控制系统吗？

我们提供完整的Modbus协议手册和12个月的质量保证。立即联系NiuBoL，获取NBL-WQ-CL-4的详细报价和流通池安装套件的技术参数。
