NBL-WQ-CLI-2A 在线氯离子传感器：固态膜离子选择电极，RS-485 Modbus/RTU

NBL-WQ-CLI-2A在线氯离子传感器产品概述

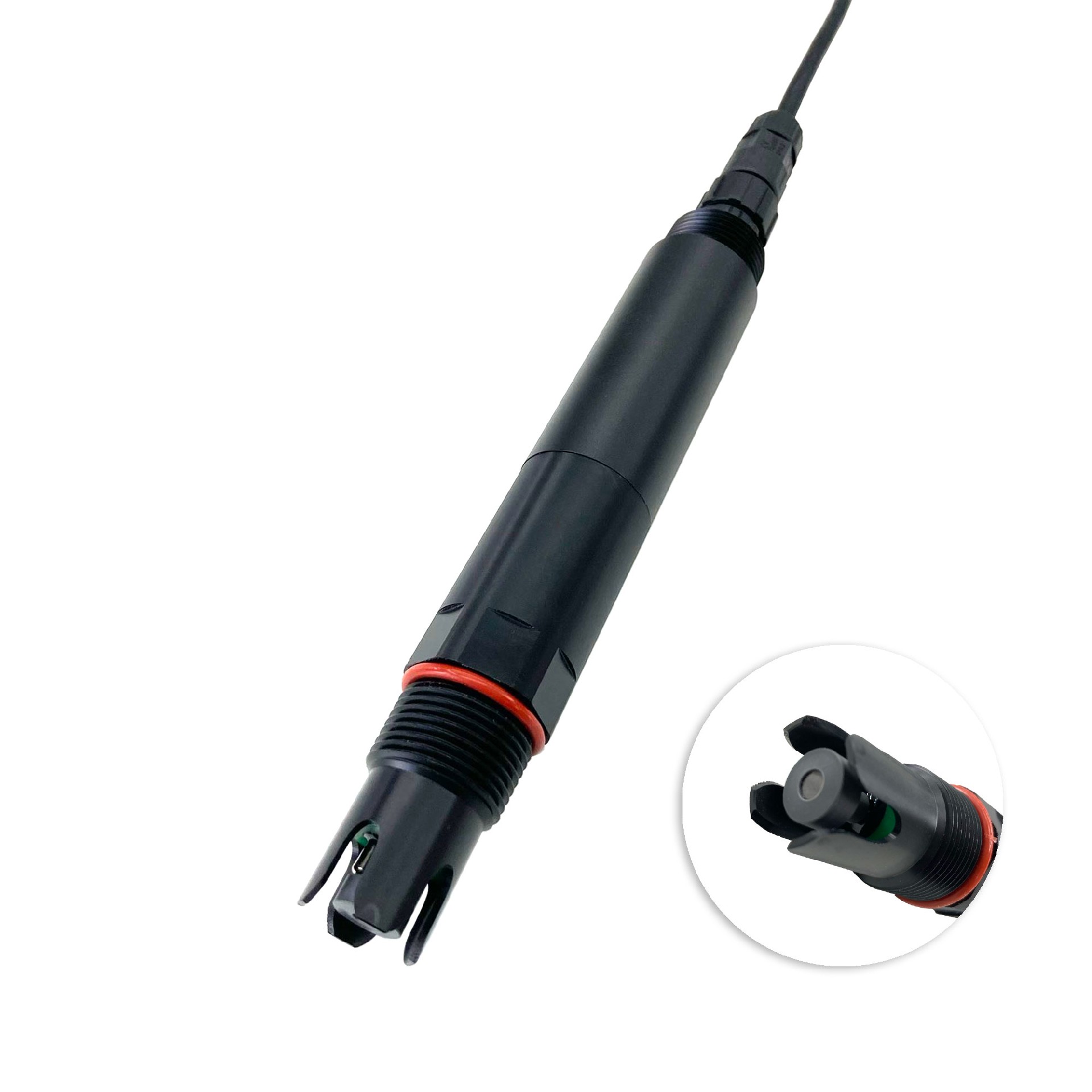

NiuBoL NBL-WQ-CLI-2A在线氯离子传感器是一款集成离子选择电极传感器，采用固态膜技术，可快速、准确地测量水中游离氯离子浓度。该传感器内置高稳定性参考系统和自动温度补偿功能，可直接输出数字信号，满足工业现场对氯离子连续在线监测的需求。

该传感器结构紧凑、安装方便、维护简单。特别适合系统集成商和工程承包商在污水处理、环境监测和工业过程控制系统中的部署。 NiuBoL专注于提供高可靠的工业IoT水质传感器解决方案，帮助用户实现精准的数据采集、流程优化和环境合规。

NBL-WQ-CLI-2A在线氯离子传感器核心优势

1. 专利参考系统，稳定性高：它采用专利的氯离子电极，内部参考液体压力至少为100KPa（1Bar）。通过微孔盐桥缓慢渗流，参比体系稳定，电极寿命明显优于普通工业电极。结合自动温度补偿（Pt1000），有效降低温度波动对测量结果的影响。

2、高精度、宽范围测量：提供两种量程选择（0～3500mg/L，分辨率0.1mg/L；0～35000mg/L，分辨率1mg/L），精度±5%，支持两点校准，满足不同浓度场景下的精准监测需求。

3. 保护性强、耐用：IP68防护等级，POM外壳材料耐腐蚀，工作压力＜0.2MPa，工作温度-5～65℃。适用于水下安装或管道/储罐安装，适应淡水、海水及各种工业介质（pH 2～12）。

4.低功耗和抗干扰能力：功耗仅为0.2W@12V。低能耗设计有利于远程或分布式部署。 RS-485总线输出遵循Modbus/RTU协议，数字信号传输抗干扰能力强，保证长距离通信稳定。

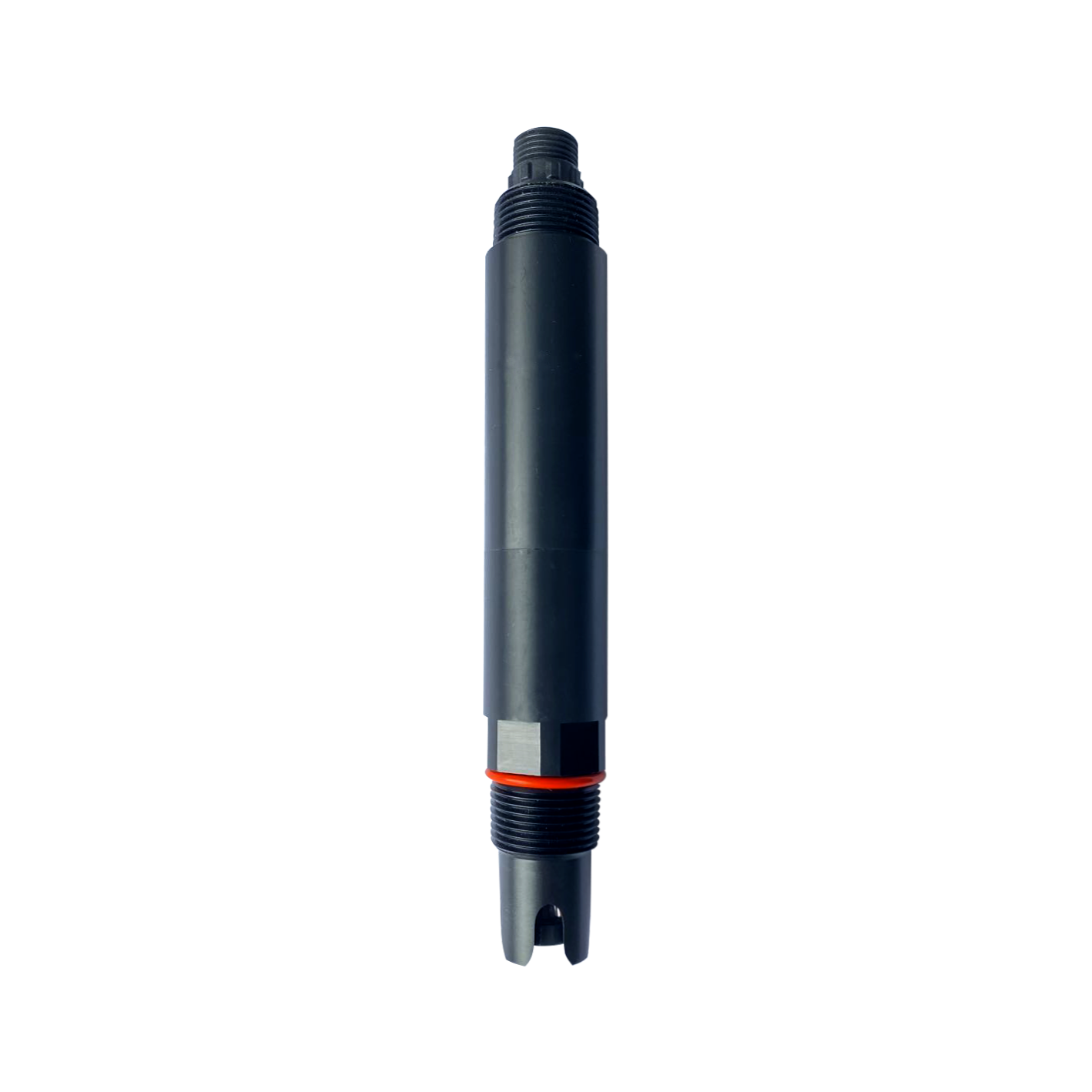

5、安装维护优化：3/4英寸NPT螺纹接口支持浸入式安装。安装角度必须≥15°（不允许倒置或水平放置）。维护操作简单，具有清晰的电极清洁和校准程序，降低长期运行和维护成本。

这些优势使得NBL-WQ-CLI-2A能够在复杂的水质环境下保持数据的一致性，显着简化系统集成工作，满足工程项目对可靠性和经济性的要求。

技术规格

注：传感器出厂前已经过校准。除非必要，不建议随意校准。干扰离子包括硫离子、碘离子、溴离子等。

NBL-WQ-CLI-2A在线氯离子传感器应用场景

1. 工业废水处理：化工、冶金、印染等行业废水处理系统，实时监测氯离子浓度，优化处理工艺，确保达标排放。

2. 城市污水处理厂：进出水口氯离子监测，辅助工艺调整，防止高盐废水影响生物处理系统。

3. 海水淡化及海水利用：海水淡化厂和沿海工业冷却水系统监测氯离子水平，确保设备运行安全和水质控制。

4. 饮用水源和供水系统：对水源和管网进行氯离子监测，评估盐水入侵或污染风险，确保供水质量安全。

5. 化学过程控制：精确控制涉及氯化物生产的工艺流程中反应介质中的氯离子浓度，以提高产品质量和工艺安全。

6. 环境监测站：长期在线监测河流、湖泊和地下水中氯离子，支持盐污染评估和生态保护。

可与其他NiuBoL离子或水质传感器组合，组成多参数水质监测平台。

安装与接线

安装要求

• 使用 3/4 英寸 NPT 螺纹进行水下安装或管道/储罐安装。

• 安装时，传感器不得倒置或水平放置。它必须保持至少 15° 的倾斜角度，以确保电极膜头正确浸没。

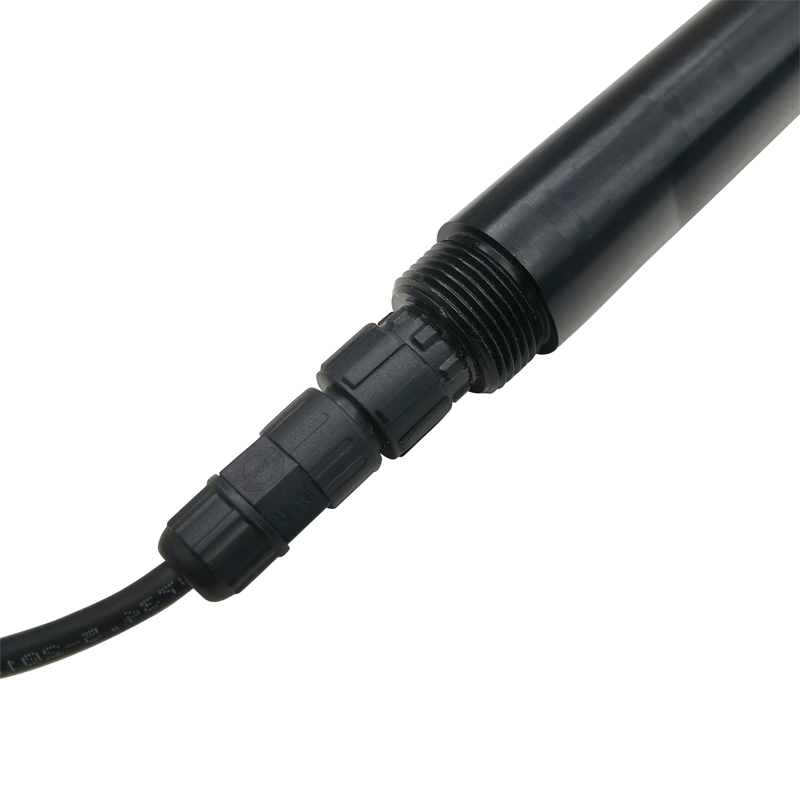

电气接线（标准 4 芯电缆）

• 红线：电源正极（12～24VDC）

• 黑线：接地（GND）

• 蓝线：RS-485 A

• 白线：RS-485 B

接线完毕后，请仔细检查，以免接线错误。当电缆长期浸入水中（包括海水）或暴露在空气中时，所有接线点必须做好防水处理，并应选用具有一定耐腐蚀性的电缆（外径Φ6mm）。通电前请确认接线正确，确保设备安全。

NBL-WQ-CLI-2A在线氯离子传感器维护指南

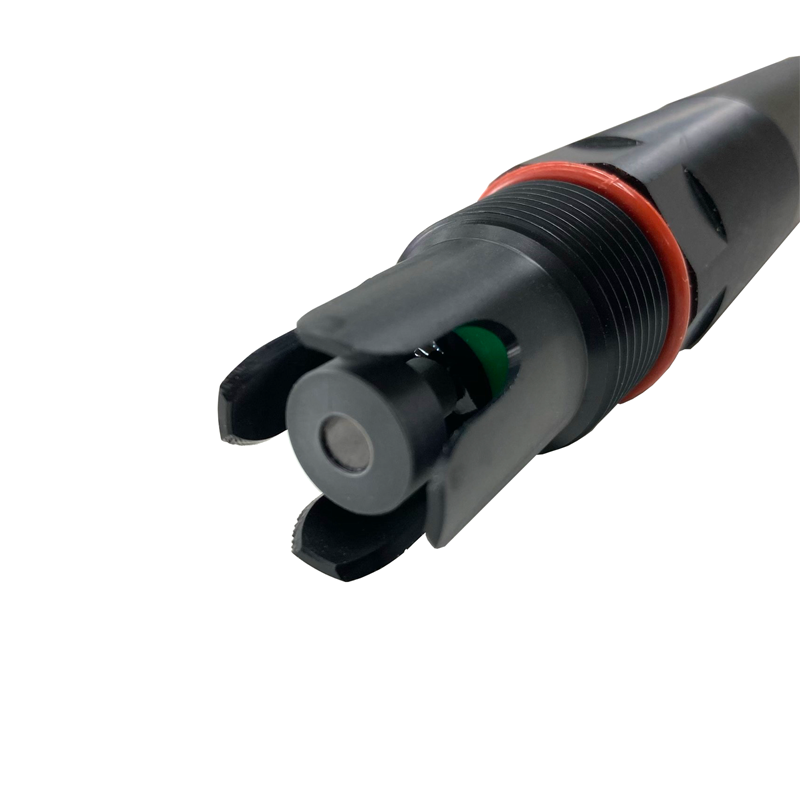

使用前，取下电极头保护帽，避免手指接触敏感膜头。首先将电极前端浸入去离子水中10 minutes，然后浸入稀释的氯离子溶液中2小时以激活。如需长期存放，请保持电极干燥并放入保护瓶中；使用前，建议用自来水浸泡24小时。测试前应检查接线端子是否干燥。如果有污垢，请用无水乙醇擦拭。

避免长期浸泡在蒸馏水或蛋白质溶液中。请勿与硅脂接触。如果长期使用后出现测量误差，可按两点校准法（零点和斜率）进行校准。使用标准溶液进行校准（工厂可选 100mg/L 和 1000mg/L 或 1000mg/L 和 10000mg/L 标准溶液）。如果维护后校准仍然失败，则电极可能出现故障，应更换。

常问问题

问：NBL-WQ-CLI-2A适合海水环境吗？

答：是的。 POM外壳和IP68保护支持长期浸泡在海水中，但应注意高氯离子浓度的范围选择和定期电极状态检查。

问：如何与PLC或DCS系统集成？

答：传感器采用RS-485 Modbus/RTU协议，可以直接连接大多数工业控制器。 NiuBoL提供协议文档和集成指导，供系统集成商快速访问。

问：传感器安装角度有什么要求？

答：安装时必须保持至少15°的倾斜角度。不允许倒置或水平放置，以确保电极参比系统正常工作。

问：干扰离子对测量有什么影响？

答：硫离子、碘离子、溴离子等都会造成干扰。实际应用中，建议根据水质成分进行评估，必要时采取预处理措施。

问：如何确定校准频率？

答：传感器出厂前已经过校准。除非必要，否则不建议频繁校准。可根据主管部门要求或实际测量误差进行两点校准。

问：线长支持定制吗？

答: 是的，标准长度是 5 米，可以根据项目要求定制。订购时请注明长度并注意防水、耐腐蚀要求。

问：电极寿命如何保证？

答：专利参比系统（内参比液体压力≥100KPa）显着延长电极寿命。正确的维护和避免不当的使用可以进一步提高使用寿命。

问：测量值偏差较大怎么办？

答：首先检查电极膜头是否清洁，接线是否可靠，温度补偿是否正常。如果用标准溶液校准后仍然存在问题，请联系技术支持排除故障或更换电极。

总结及合作邀请

NiuBoL NBL-WQ-CLI-2A在线氯离子传感器以其专利参考系统、高精度测量、自动温度补偿以及卓越的RS-485集成能力，为工业在线氯离子监测提供了稳定、可靠、经济的解决方案。它帮助系统集成商和工程承包商实现精确的过程控制、环境合规和水质安全管理，降低整体运营和维护成本。

如果您的项目涉及工业废水处理、海水淡化、供水管网监测或化工过程控制，请随时联系NiuBoL专业团队。我们可以根据具体工况提供选型建议、校准解决方案支持和系统集成帮助。扫描页面联系方式或访问NiuBoL官网，获取完整的产品手册、标准解决方案配置指导和典型应用案例，共同构建高效、智能的工业IoT水质监测系统。
