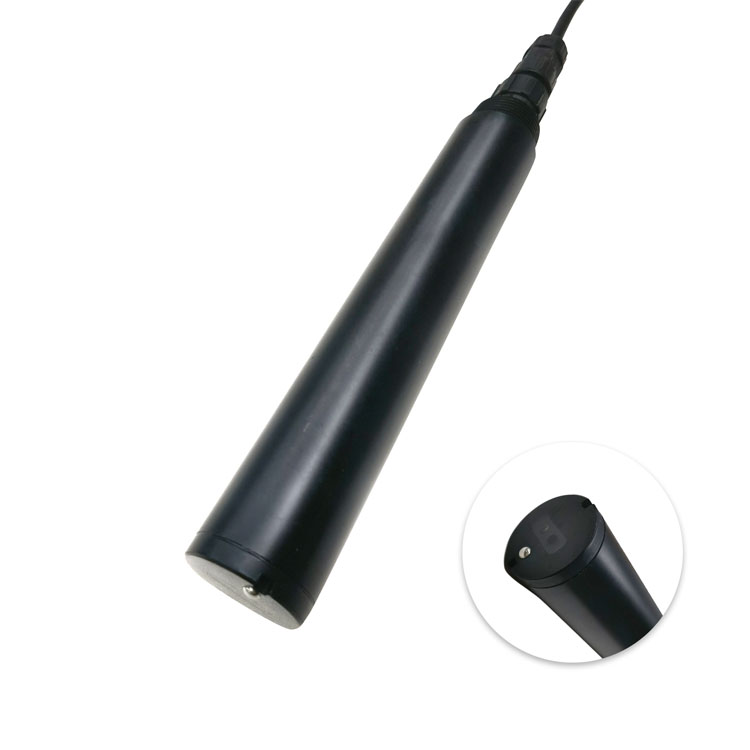

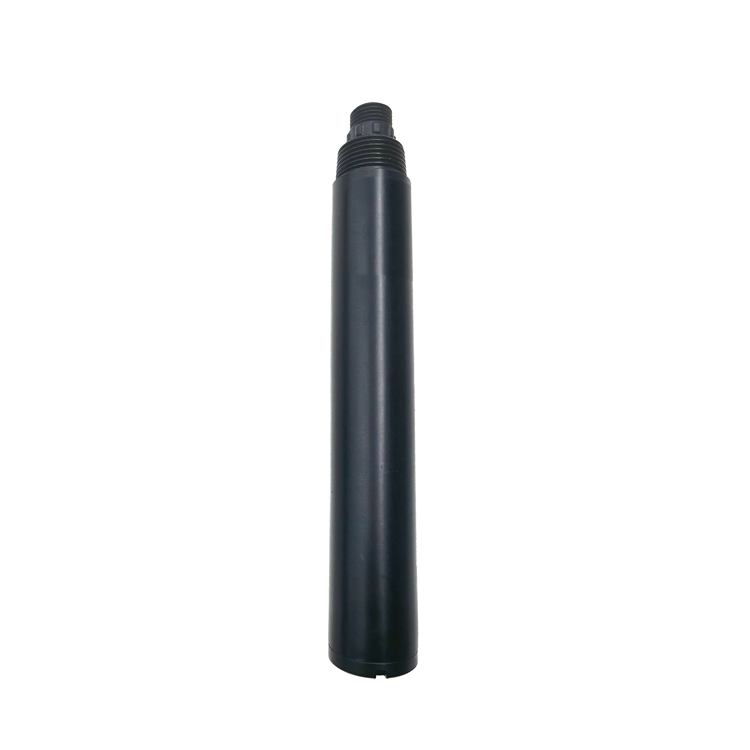

NBL-WQ-TS在线浊度水质传感器

NBL-WQ-TS一体化在线浊度传感器是利用散射光浊度测量原理设计制造的。当一束光入射到水样上时，光被水样中的浊度物质散射，测量垂直于入射光方向的散射光强度，并与内部校准值进行比较，从而计算出水样中的浊度。度，线性化以输出最终值。 90°角散射光原理，内置温度传感器 支持RS-485、Modbus/RTU协议 光纤结构，抗外界光干扰能力强 红外LED光源高稳定性IP68保护，水深在20 met以内 方便、快速、稳定、易维护。

NBL-WQ-TS在线浊度水质传感器技术规格

一、浊度水质传感器工作原理

NBL-WQ-TS一体化在线浊度传感器是利用散射光浊度测量原理设计制造的。当一束光入射到水样上时，光被水样中的浊度物质散射，测量垂直于入射光方向的散射光强度，并与内部校准值进行比较，从而计算出水样中的浊度。度，线性化输出最终值。

90°角散射光原理，内置温度传感器

支持RS-485、Modbus/RTU协议

光纤结构，抗外界光干扰能力强

高稳定性红外LED光源

IP68保护，水深在20 米以内

方便、快捷、稳定、易维护

2、安装及电气连接

2.1.安装

安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

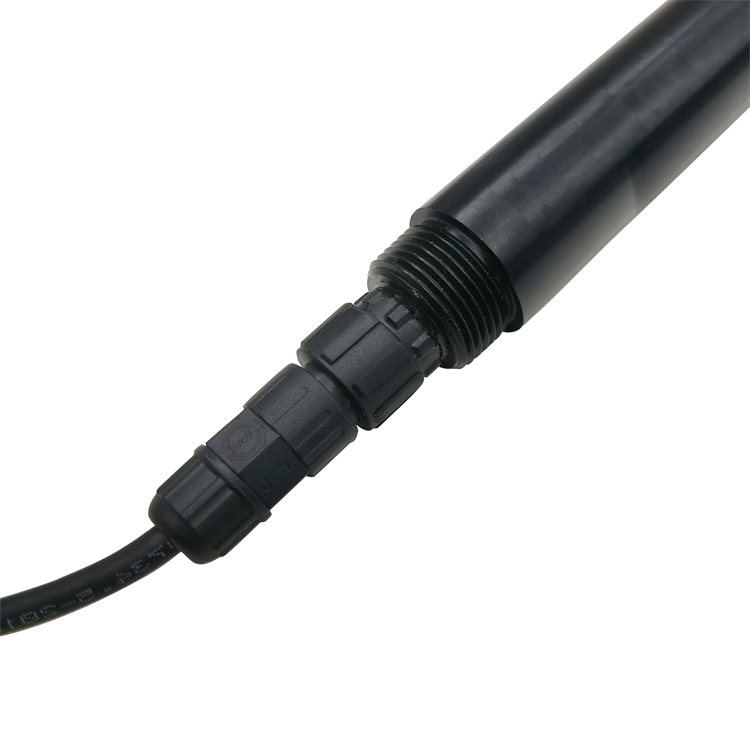

2.2.电气连接

a)红线-电源线（12～24V）

b)黑线-地线（GND）

c)蓝线-485A

d)白线-485B

接线完成后，通电前应仔细检查，避免接错。

电缆规格：考虑到电缆长期浸在水中（包括海水）或暴露在空气中，所有接线点均要求做防水处理，用户电缆应具有一定的耐腐蚀性。

3、维护保养

3.1.维护程序及方法

3.1.1 维护计划

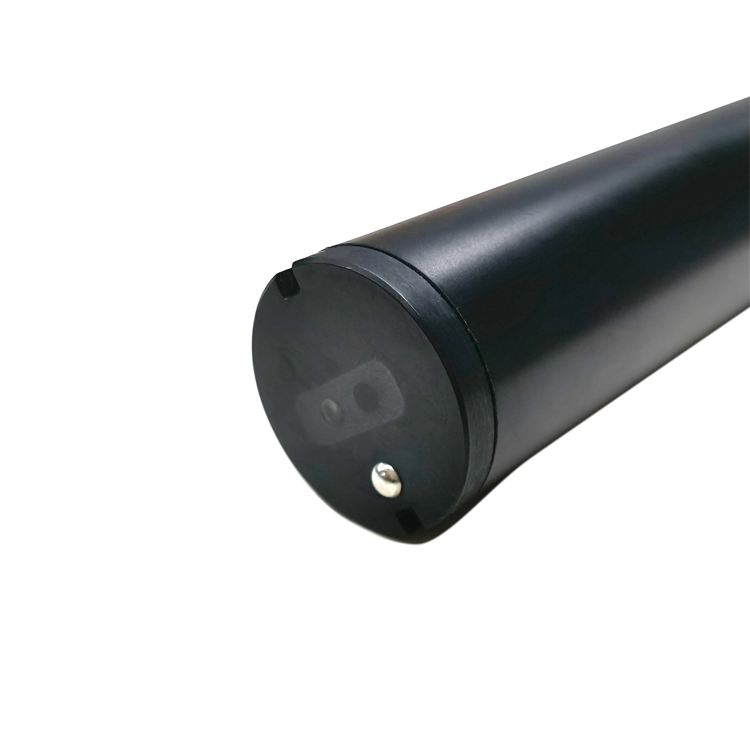

测量窗口的清洁度对于保持准确的读数非常重要。

3.1.2 维护方法

传感器外表面：用自来水清洁传感器外表面，如果仍有杂物残留，用湿软布擦拭，对于一些顽固污垢，可以在自来水中加入一些家用洗涤液进行清洁。

检查传感器的电缆：正常工作时电缆不宜拉紧，否则很容易拉断电缆内部的电线，使传感器无法正常工作。

检查传感器测量窗口是否有污垢，清洁刷是否正常。

3.1.3 注意：

探头包含敏感的光学和电子元件。确保探头未受到严重的机械冲击。探头内部没有任何需要用户维护的组件。

4. 传感器的校准

a) 校零：用大烧杯取适量零浊度溶液，将传感器垂直放入溶液中，传感器前端距离烧杯底部至少10cm，待数值稳定3-5 m分钟后进行校零。说明参见附录。

b)斜率校准：将传感器探头置于标准溶液中，传感器前端距烧杯底部至少10 cm，数值稳定3-5 m分钟后进行斜率校准。说明参见附录。
