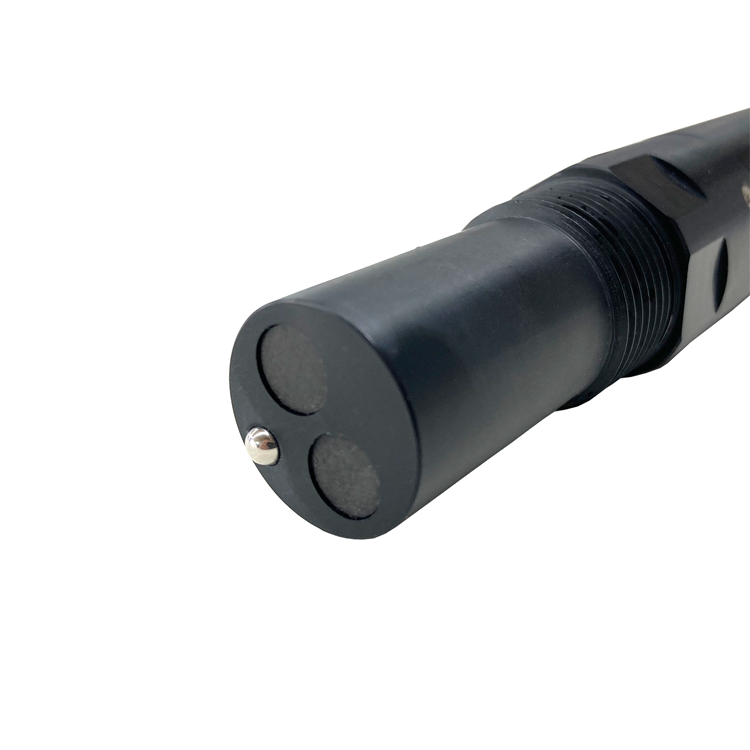

NBL-WQ-EC在线水质电导率传感器

饮用水/地表水/各种供水/工业废水处理。信号输出：RS-485（Modbus/RTU协议）。方便连接PLC、DCS、工控机、通用控制器、无纸记录仪或触摸屏等第三方设备。采用 3/4 NPT 管螺纹浸入式安装，方便潜水安装或安装在管道和储罐中。防护等级IP68。

NBL-WQ-EC水质电导率传感器技术规格

1、应用环境说明

- 饮用水/地表水/各种供水/工业废水处理。

- 信号输出：RS-485（Modbus RTU 协议）。

- 方便连接PLC、DCS、工控计算机、通用控制器、无纸记录仪或触摸屏等。

- 浸入式安装，采用3/4 NPT螺纹，适合轻松潜水安装或安装在管道和储罐中。

- 防护等级IP68。

- 同时输出 0–20 μS/cm、0–200 μS/cm 的电导率和 TDS。

2、电气连接

电缆为4芯屏蔽双绞线。接线定义：

- 红线 — 电源 (12–24 VDC)

- 黑线 — 接地 (GND)

- 蓝线 — 485A

- 白线 — 485B

通电前请仔细检查接线顺序，避免接线错误造成不必要的损失。

接线注意事项：由于电缆会长期浸入水中（包括海水）或暴露在空气中，因此所有接线点必须做好防水处理，用户电缆必须具有一定的耐腐蚀性。

3、电导率传感器的维护和保养

3.1 使用与维护

常规电极需要定期清洁和校准，维护周期由客户根据工况确定。常规电极的清洗方法：用软刷清除沉积物（不要划伤电极表面），然后用蒸馏水冲洗并校准。

感应电极的清洗方法：

- 感应电极通常不需要维护。外壳上的污染或轻微污垢不会影响正常运行。

- 如果需要清洁，请使用软刷或砂纸去除沉积物，然后用蒸馏水冲洗并随后校准。

- 由于感应电极通常在容易结垢或积垢的环境中工作，因此可以使用更强的清洁力。电极表面的轻微划痕不会影响正常操作，但应避免刺穿电极外壳。

3.2 校准

a) 校零：

用蒸馏水冲洗传感器并用滤纸吸收液体。将传感器垂直放置在空气中并稳定约 3 m 分钟，然后进行调零。校准说明在附录中。

b) 斜率校准：

将传感器垂直放置在标准溶液中（满量程的20%为满量程），确保传感器距离容器底部至少5厘米，距离侧壁至少2厘米，然后进行斜率校准。校准说明在附录中。

4. 品质与服务

品质保证

- 质量控制部门遵循标准化检验程序，配备齐全的检测设备和方法。产品经过72小时老化和稳定性测试，确保不合格产品不发货。
