NBL-WQ-DO在线荧光溶解氧传感器

NBL-WQ-DO在线荧光溶解氧一体化传感器是根据特定物质激发荧光猝灭的物理原理设计制造的。当激发光照射到荧光膜头表面的荧光材料时，荧光材料被激发并发出荧光。荧光猝灭时间受荧光膜头表面氧分子浓度的影响。

通过检测荧光与激发光之间的相位差并与内部校准曲线进行比较，可以计算出氧分子的浓度，并经过温度和盐度补偿后输出最终值。它不需要电解质并且不会极化。不消耗氧气，不受流量影响。内置温度传感器，自动温度补偿。不受硫化物等化学物质的干扰。漂移低，响应快，测量更准确。使用寿命长，运行成本低。简单更换荧光帽。 RS-485接口，Modbus/RTU协议。功耗低、抗干扰。

NBL-WQ-DO在线荧光溶解氧传感器技术指标

一、工作原理

NBL-WQ-DO在线荧光溶解氧一体化传感器是根据特定物质激发荧光猝灭的物理原理设计制造的。当激发光照射到荧光膜头表面的荧光材料时，荧光材料被激发并发出荧光。荧光猝灭时间受荧光膜头表面氧分子浓度的影响。通过检测荧光与激发光之间的相位差并与内部校准曲线进行比较，可以计算出氧分子的浓度，并经过温度和盐度补偿后输出最终值。

无需电解液，无极化。

无耗氧，不受流量影响。

内置温度传感器，自动温度补偿。

内置盐度补偿，参数配置灵活。

不受硫化物等化学物质的干扰。

漂移低，响应快，测量更准确。

使用寿命长，运行成本低。

简单更换荧光帽。

RS-485接口，Modbus/RTU协议。

功耗低、抗干扰。

2、安装及电气连接

2.1.安装

传感器必须固定安装在液面以下。安装和使用过程中避免碰撞或划伤荧光膜头表面。必须保护荧光膜头部免受底部沉积物的粘附。使用前取下橡胶盖。

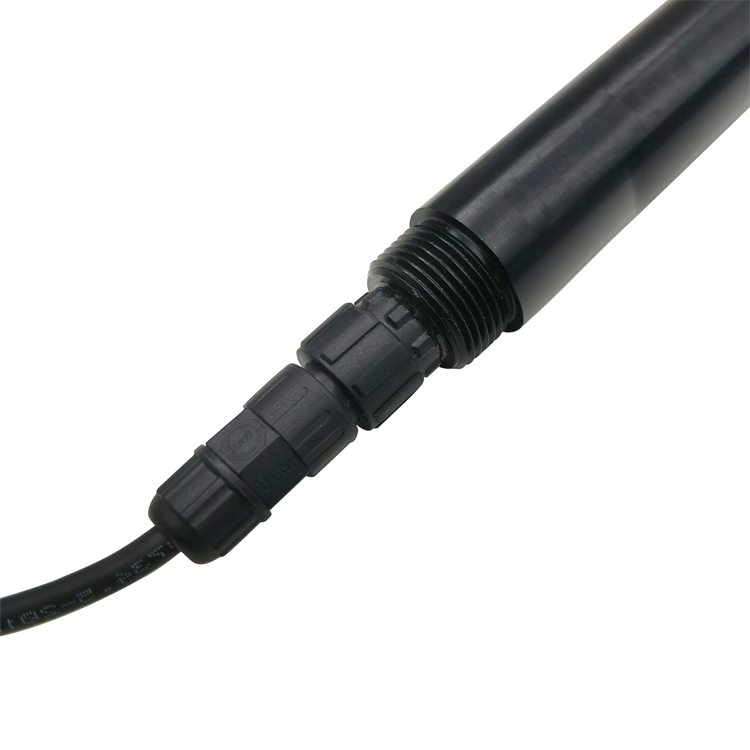

2.2.电气连接

红线-电源线(12～24 V)

黑线-地线(GND)

蓝线 - 485A

白线-485B

通电前请仔细检查接线顺序，避免因接线错误造成不必要的损失。

电缆规格：由于电缆长期浸在水中（包括海水）或暴露在空气中，所有接线点必须进行防水处理，用户的电缆必须具有一定的耐腐蚀性。

3、维护保养

3.1.维护计划和方法

3.1.1 维护计划

与电化学原理溶解氧传感器技术不同，荧光溶解氧传感器不消耗氧气，不需要经常清洁（在粘稠液体中使用时除外）。

注：上表中的维护频率仅为建议，维护人员应根据传感器的实际使用情况对传感器进行清洁；但荧光帽的更换频率建议每年一次。

3.1.2 维护方法

a) 传感器外表面：用自来水擦拭传感器外表面。如果残留有碎屑，请用柔软的湿布清洁。对于顽固污垢，可以在自来水中加入家用清洁剂进行清洗。

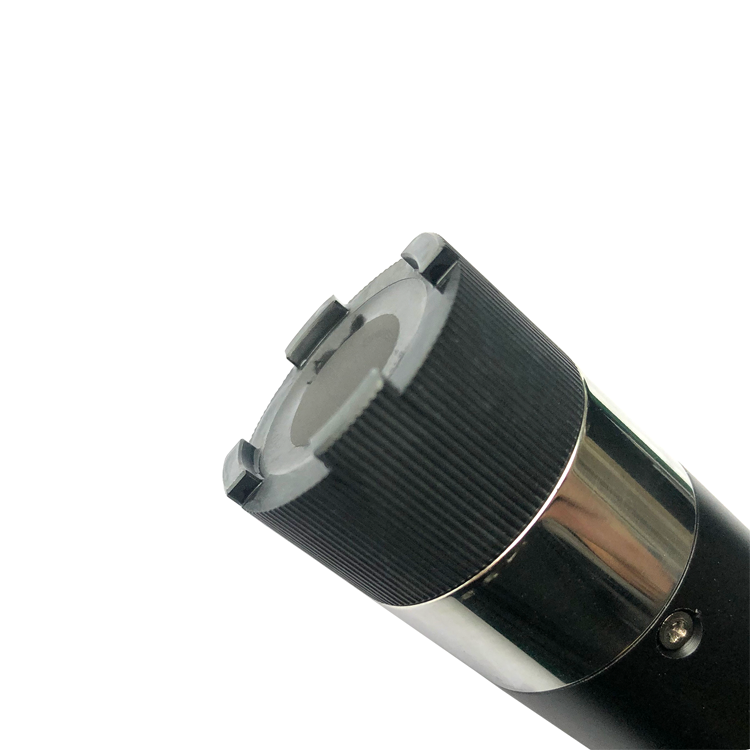

b) 荧光膜头表面：如果传感器荧光膜头表面有污垢，请用清水冲洗或用软布轻轻擦拭。注意清洁力度，避免划伤测量区域，影响测量精度。

c) 荧光膜头内部：一般不需要清洁。如果水蒸气或灰尘进入荧光胶片头，清洁步骤如下：

拧下荧光膜头；

冲洗荧光膜头的内表面和传感器的光学窗口。

对于油污，可以使用家用清洁液；

用干净的无绒布轻轻擦干水分，然后风干；

4. 重新安装荧光膜头。

d) 检查传感器电缆：电缆护套和电缆根部不应有损坏；终端不得浸入水中；传感器正常安装时，电缆不得受拉，否则内部电缆线容易断裂，传感器无法正常工作。

e) 检查传感器外壳是否因腐蚀或其他原因而损坏。

f) 荧光膜头的日常存放：不使用时，用湿海绵盖上保护胶帽，保持传感器荧光膜头测量区域表面湿润。如果传感器荧光膜头的测量区域表面长期干燥，会出现测量误差或数据不稳定，使用前必须在水中浸泡48小时。
