NBL-WQ-CDOM-406-S 荧光法有色溶解有机物传感器：IoT 水质监测

NBL-WQ-CDOM-406-S在线有色溶解有机物传感器产品概述

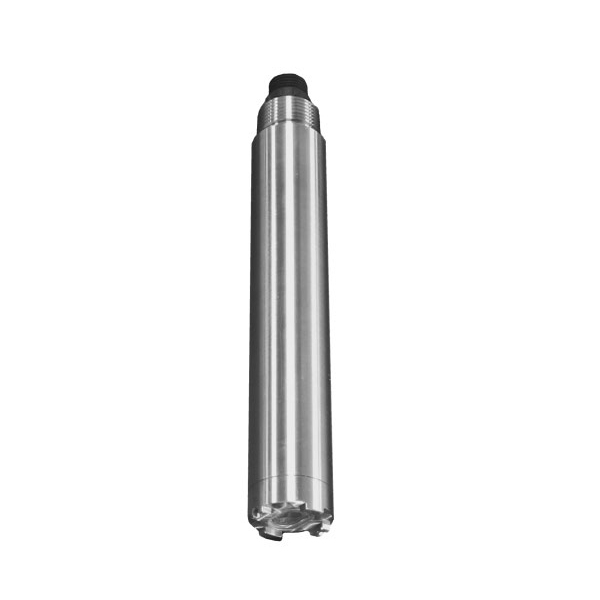

NiuBoL NBL-WQ-CDOM-406-S在线有色溶解有机物传感器基于荧光法原理。它利用有色溶解有机物（CDOM）在光谱中的吸收和发射峰特征，测量单色光激发后的荧光强度，实现水中CDOM浓度的实时连续监测。该传感器集成自动温度补偿功能，可同时输出浓度和温度数据，为水体有机污染评估提供可靠依据。

该传感器安装方便、维护要求低、性能稳定。特别适合系统集成商和工程承包商在环境监测、饮用水源保护和工业废水处理项目中部署。 NiuBoL致力于工业级光学水质传感器的研发。通过高稳定的数字输出，帮助用户构建实时可靠的水环境监测系统，支撑水质安全和生态管理。

NBL-WQ-CDOM-406-S在线有色溶解有机物传感器核心优势

• 荧光高精度检测：测量范围0～2.000 mg/L，分辨率0.001 mg/L，精度±3%（读数），响应时间T90＜30s，较低检测限0.02 mg/L。支持高线性度的两点校准，满足有机物精准监测的需求。

• UV LED光源及抗干扰设计：采用高稳定性UV LED光源，漂移小，使用寿命长。交流驱动方式有效过滤自然光干扰，保证在室外或光线变化的环境下测量值稳定可靠。

• 自动温度补偿和保护能力：内置Pt1000自动温度补偿，修正温度对荧光强度的影响。 316L不锈钢外壳耐腐蚀性强，IP68防护等级，支持长期水下浸泡，工作条件0～50℃、＜0.2 MPa，适用于淡水、海水和工业水体。

• 低功耗且易于集成：功耗仅为0.2W@12V。低能耗特性适用于太阳能供电或远程监控站。标准RS-485接口遵循Modbus/RTU协议，可选配4-20mA输出，可无缝连接PLC、DCS、SCADA或IoT平台。

• 安装和维护优化：浸入式安装（3/4NPT），安装距离要求低（侧壁≥2cm，底部≥10cm）。测量窗口易于清洁和维护。不带内置清洁刷的设计减少了机械故障点并降低了总体维护成本。

这些优势使得NBL-WQ-CDOM-406-S能够在复杂水质条件下保持数据一致性，大幅减少现场运维工作量，满足工程项目对可靠性和实时性的严格要求。

技术规格

注：传感器连接器为M16-5芯防水公连接器。电缆为5芯屏蔽线，绿线为485B，黄线为电流输出（不使用时悬空）。

NBL-WQ-CDOM-406-S在线有色溶解有机物传感器应用场景

1. 饮用水源和地表水监测：持续监测湖泊、水库和河流取水口的CDOM浓度，评估有机污染状况，确保供水安全。

2、工业废水处理：化工、制药、印染等行业废水处理系统，实时跟踪有机物变化，优化处理工艺，确保达标排放。

3.城市污水处理厂：入口和出口处的 CDOM 监测可协助工艺调整并评估有机负荷和处理效率。

4.河流、湖泊和海洋环境监测：部署在环境自动站中，监测陆地有机质输入，支持水华预警和生态健康评估。

5.湿地和景观水体管理：控制城市水体有机污染，维护生态平衡。

6、科学研究及水质调查：结合多参数传感器提供高分辨率CDOM数据，支持有机物来源分析和环境模型构建。

与NiuBoL、COD、叶绿素、浊度等传感器组合，可组成完整的水质有机、生物参数监测平台。

安装与接线

安装要求

• 采用潜水式安装，距离侧壁2cm以上，距离底部10cm以上，避免墙壁反光或附着物干扰。

• 建议安装在流动或混合区域，以保证测量窗口与被测水体充分接触。

电气接线（5芯屏蔽线）

• 红线：电源正极（12～24VDC）

• 黑线：接地（GND）

• 蓝线：RS-485 A

• 绿线：RS-485 B

• 黄线：电流输出（4-20mA，不用时悬空）

接线后请仔细检查顺序，避免因接线错误造成损失。当电缆长期浸入水中（包括海水）或暴露在空气中时，所有接线点必须做好防水处理，并应选择具有一定耐腐蚀性的电缆。通电前请确认接线正确。

NBL-WQ-CDOM-406-S在线有色溶解有机物传感器维护指南

测量窗口的清洁度对于准确读数至关重要。传感器外表面可用自来水冲洗。残留的污垢可以用软布蘸上温和的家用清洁剂擦拭。正常操作时避免拉紧电缆，以防止内部电线断裂。传感器内部由精密光学和电子元件组成，没有用户可维护的部件。请避免剧烈的机械冲击。

校准方法：

• 零位校准：将传感器垂直放入蒸馏水中，前端距离桶底至少10cm，稳定3～5 m分钟，然后进行零点校准。

• 斜率校准：置于标准溶液中，前端距底部至少10cm，稳定后进行斜率校准。

具体操作说明请参见随机附带的操作手册。校准频率应根据主管部门的要求或实际使用情况确定。

常问问题

问：NBL-WQ-CDOM-406-S的测量原理是什么？

答：它采用荧光法，利用有色溶解有机物（CDOM）的吸收和发射峰特性，通过荧光强度与浓度的关系来实现检测。

问：UV LED光源有哪些优势？

答：UV LED光源稳定性高、寿命长、漂移小。结合交流驱动，有效过滤自然光干扰，提高户外环境下测量的可靠性。

问：适合海水环境吗？

答：是的。 316L不锈钢外壳耐腐蚀，IP68防护支持长期浸泡在海水中。但建议在高盐环境下定期检查测量窗口的清洁度。

问：如何与PLC或SCADA系统集成？

答：传感器支持RS-485、Modbus/RTU协议（可选4-20mA），可以直接连接工业控制器。 NiuBoL提供快速集成的协议文档和技术支持。

问：测量值波动怎么办？

答：首先清洁测量窗口表面，检查是否有异物附着；确认电缆连接可靠，电源电压稳定。如果问题仍然存在，请联系技术支持。

问：线长支持定制吗？

答: 是的，标准长度是 5 米，可以根据项目要求定制。订购时请注明长度要求，并注意防水、耐腐蚀规格。

问：低功耗设计适合远程监控吗？

答：是的。 0.2W@12V低功耗特性非常适合部署在太阳能供电或无人值守的水质监测站中。

问：传感器校准频率是多少？

答：根据主管部门的要求或实际漂移情况进行两点校准。该传感器稳定性高，日常维护要求低。

总结及合作邀请

NiuBoL NBL-WQ-CDOM-406-S在线有色溶解有机物传感器以高精度荧光检测、UV LED抗干扰设计、自动温度补偿和卓越的集成度为核心，为水质有机污染监测提供稳定可靠的在线解决方案。帮助系统集成商和工程承包商实现实时数据采集、污染追踪和水质管理，有效提高监测系统的技术水平和运行效率。

如果您的项目涉及饮用水源保护、工业废水处理、河湖海洋环境监测或水质科研平台建设，请随时联系NiuBoL专业团队。我们可以根据具体工况提供选型建议、集成解决方案支持和现场调试帮助。扫描页面联系方式或访问NiuBoL官网，获取完整的产品手册、典型案例和最新技术资料，共同打造高效、智能的工业IoT水质监测系统。
