NBL-WQ-TS-4S水质浊度传感器：用于自来水厂监测，散射光原理，RS-485/4-20mA

数字散射光测量技术，为系统集成商打造免维护、高精度实时监测解决方案

90° 散射光测量：遵循工业级光学标准，提供0.01 NTU的超高分辨率。

内置自动清洁刷：彻底解决光学窗口结垢、贴膜造成读数漂移的痛点，降低运维成本。

全数字化集成架构：标准RS485 Modbus-RTU输出支持远距离传输，轻松连接PLC或云平台。

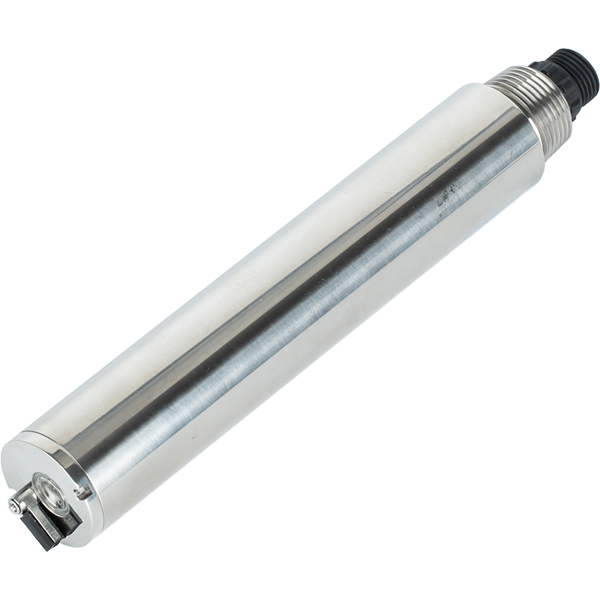

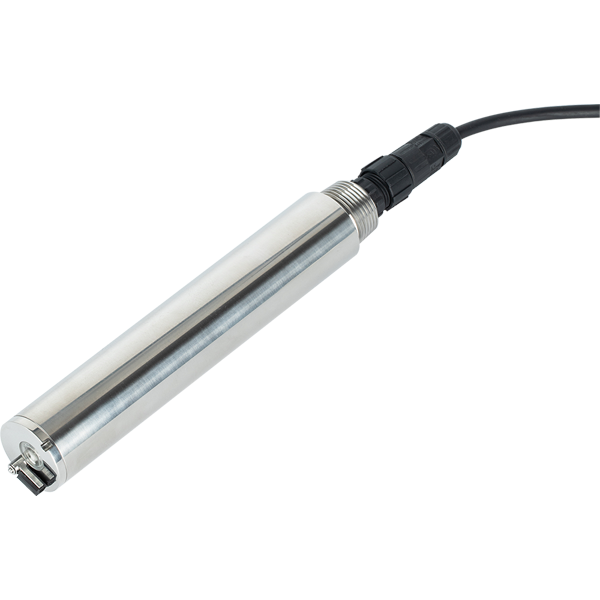

NBL-WQ-TS-4S在线浊度传感器产品概述

在水处理一体化工程和环境监测系统中，浊度的稳定性往往决定过程调节的成败。然而，传统的浊度传感器经常由于水杂质污染光学窗口或外部自然光的干扰而导致数据失真。

NiuBoL NBL-WQ-TS-4S在线浊度传感器就是为了解决这些工程现场难点而开发的数字智能仪器。采用成熟的90°散射光测量原理，配备红外LED光源，可有效穿透复杂水质，抵抗环境杂散光干扰。更重要的是，它集成了高效的自清洁机械臂，可以定期清除测量窗口表面的微生物或悬浮物，确保设备在恶劣的无人场所仍能保持实验室级的精度。对于系统集成商（SI）来说，这意味着更低的售后频率和更好的用户信任度。

NBL-WQ-TS-4S在线浊度传感器技术优势

1.深度优化的红外光纤结构
NBL-WQ-TS-4S的核心采用创新的光纤结构。与传统的直射光源相比，光纤结构可以更精确地控制光束发散角，显着增强传感器对外部杂散光干扰的抵抗能力。结合860nm红外LED光源，有效避免水色的吸收干扰，确保任何颜色的水样输出真实的浊度值。

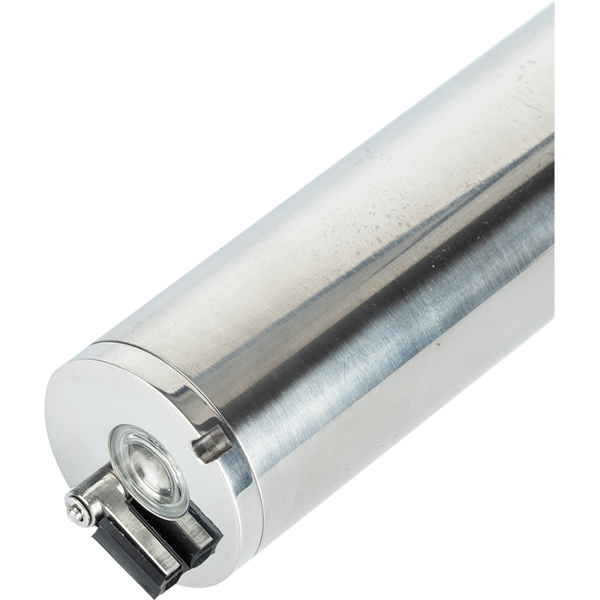

2、智能自清洁机制（解决工程痛点）
在污水监测或二次供水监测中，光学窗口上的“贴膜”现象是传感器失效的首要原因。 NiuBoL 为该型号配备了坚固的自动清洁刷。用户可以根据现场水质设定清洗频率，机械臂会定期清洗光学窗口。这种设计大大延长了传感器的免维护周期，特别适用于偏远地区或难以到达的地下管网监测点。

3、多量程自动适应和高精度补偿
该传感器支持从 0-20 NTU 到 0-4000 NTU 的多个范围选择。内置高精度Pt1000温度传感器，可实现全自动温度补偿。传感器出厂前经过多点非线性校准，保证全量程读数±3%（低量程）以内的高精度性能。

4、严格的工业级封装
外壳材料：ABS和316L不锈钢的组合，平衡结构强度和化学稳定性。
防护等级：达到IP68标准，可在20 米水深内长期稳定工作，无渗漏风险。
低功耗设计：0.2W（12V）超低的运行功耗，使其成为太阳能无线监测站的优秀产品。

NBL-WQ-TS-4S在线浊度传感器技术规格

NBL-WQ-TS-4S在线浊度传感器行业应用场景

• 市政自来水厂监控：部署在前置过滤器、后置过滤器和工厂水段，确保饮用水浊度符合国家卫生标准。

• 废水处理厂过程控制：实时监测二沉池出口悬浮物，及时发现污泥流失风险，优化加药流程。

• 地表水和环境监测：应用于河长系统站房、河道排污口，通过RS485组网进行24小时水质波动预警。

• 循环冷却水系统：监测工业冷却塔水质，防止浑浊度过高导致换热器结垢或腐蚀，确保生产线安全。

NBL-WQ-TS-4S在线浊度传感器安装接线指南

安装规范建议

为了获得合适的测量结果，请在工程安装时严格遵守以下物理距离要求：

• 侧壁距离：传感器距离容器壁或管道内壁至少5cm。

• 底部距离：传感器前端应与底部保持至少10cm，以防止底部沉积物的干扰。

• 安装方向：建议浸入水中安装，并确保水流方向可以带走可能堆积的大颗粒，使清洁刷更有效。

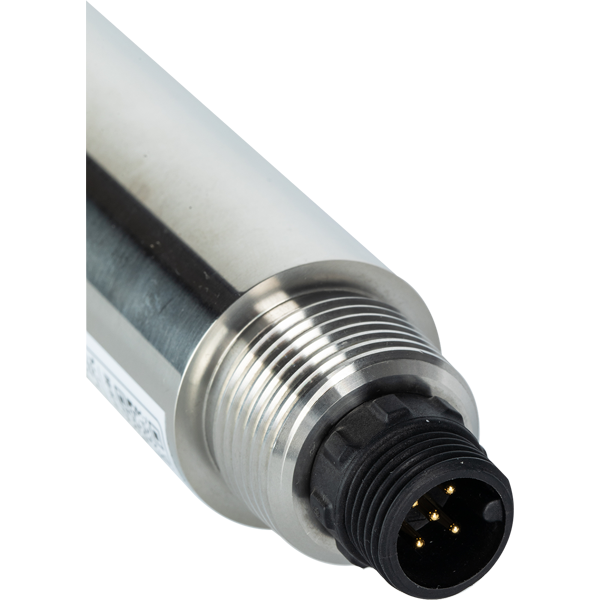

电气连接说明

NBL-WQ-TS-4S采用标准数字信号定义，接线简单明了：

• 红线：电源正极（12～24V DC）

• 黑线：接地（GND）

• 蓝线：RS485-A

• 白线：RS485-B

笔记：电气连接前，请确认电源电压在 12-24V 范围内。严禁高压连接。接线连接点必须防水封装，以避免毛细现象导致湿气侵入传感器内部。

常问问题

问：NiuBoL浊度传感器的清洁刷的使用寿命是多少？可以更换吗？

答：清洁刷采用高强度耐磨材料，在正常水质下可连续工作12 个月以上。刷头为可更换备件，方便集成商根据运维合同进行定期维护。

问：传感器可以直接测量高浊度海水吗？

答：是的。 NBL-WQ-TS-4S采用316L不锈钢和ABS材料，具有良好的耐海水腐蚀性能。但在高盐环境下，建议缩短维护检查周期，防止生物附着过多。

问：该传感器支持直接4-20mA模拟信号输出吗？

答：标准版提供RS485数字输出。如果您的系统仅支持PLC模拟量模块，我们可以在出厂时选配4-20mA输出功能。

问：为什么传感器的测量值经常波动？

答：这通常是由两个原因造成的：一是水样中存在大量气泡（散射光对气泡极其敏感）；二是水样中存在大量气泡（散射光对气泡极其敏感）；其次，传感器距离侧壁太近，造成反射。建议调整安装角度或加装消泡装置。

问：数字传感器有什么好处？

答：数字传感器（RS485）比模拟传感器具有更强的抗干扰能力，并且可以传输更远的距离（可达1000 met或更长）。此外，他们还可以远程读取传感器状态并修改校准斜率。

问：如何进行现场校准？

答：您需要准备零浊度水（去离子水）和福尔马肼标准溶液。使用NiuBoL提供的上位机软件或通过Modbus命令写入零点和斜率值。

问：传感器的防护等级真的达到IP68吗？

答：是的。我们的封装工艺已通过72小时压力浸泡老化测试，保证20 米深度内静水压下不渗水。

问：低温寒冷地区可以使用吗？

答：传感器的额定工作温度为0～60℃。在北方寒冷地区，只要水体不结冰，传感器就可以正常工作。若环境温度低于-5℃，建议存放时沥干水分，防止内部电路受极低温影响。

专家总结及整合建议

NiuBoL NBL-WQ-TS-4S在线浊度传感器因其独特的自清洁设计和高度稳定的数字协议，已成为许多水质监测项目的标准选择。其“安装即用”的设计理念不仅为工程承包商节省了昂贵的现场调试成本，而且通过其高稳健性提高了最终用户的满意度。

如果您正在为您的下一个水处理招标项目寻找高性价比、低维护的浊度解决方案，或者需要获取详细的Modbus通讯登记表，请立即联系我们的专家团队。我们期待为您提供更具竞争力的技术支持和批量采购解决方案！
