NBL-WQ-TS-4A水质浊度传感器：高精度工业级在线浊度监测设备

NBL-WQ-TS-4A在线浊度传感器：高精度、抗干扰工业级浊度在线监测解决方案

在饮用水处理、废水处理和工业生产用水中，浊度是衡量水清澈度的重要指标。浊度异常通常会导致过程失控、过滤器堵塞或不合规排放。 NiuBoL NBL-WQ-TS-4A在线浊度传感器采用90°散射光法原理。它通过红外LED光源发出光束，测量垂直于入射光方向的散射光强度，经过线性化处理后实时输出稳定、准确的NTU值。该传感器安装维护方便，抗外界光干扰能力强。特别适合系统集成商和工程承包商构建可靠的在线水质监测系统，有效解决传统浊度仪器响应慢、易受光干扰、集成复杂的行业痛点。

核心优势

• 抗干扰性强、稳定性高：光纤结构结合红外LED光源，有效抵抗外界光干扰，内置温度传感器，漂移小，长期运行稳定。

• 高精度、多范围覆盖：提供0～20.00 NTU、0～200.0 NTU、0～1000.0 NTU 三个量程，最小分辨率可达0.01 NTU，满足从饮用水到高浊度废水的综合需求。

• 轻松集成，严格保护：原生支持RS-485 Modbus/RTU协议，可选4-20 mA输出，IP68防护等级，支持20米水深浸泡，适用于各种工业现场。

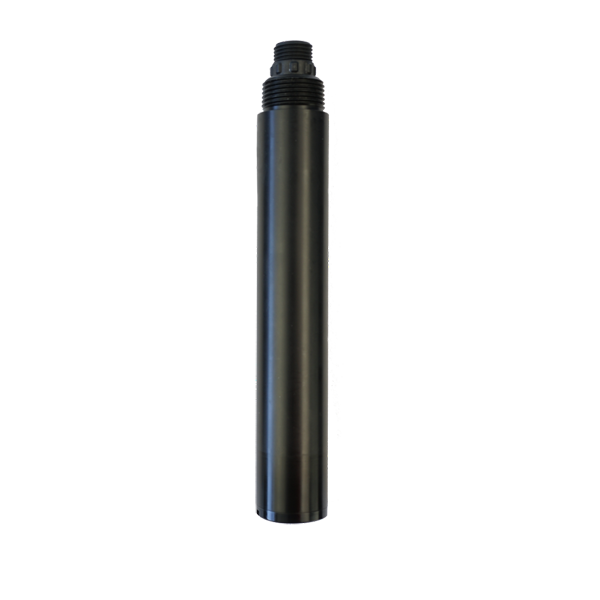

NiuBoL NBL-WQ-TS-4A 在线浊度传感器产品概述

NiuBoL NBL-WQ-TS-4A在线浊度传感器是基于90°散射光测量原理设计的一体化工业级在线浊度监测装置。当光束进入水样时，水中的混浊物质引起光散射。传感器检测垂直方向的散射光强度，与内部校准值进行比较，经过线性化处理后输出最终的浊度值。

该传感器无需消耗试剂，响应时间T90＜30s，数据输出稳定。广泛适用于需要实时、连续监测水体浊度的工程项目。对于系统集成商来说，标准化的Modbus协议允许直接连接到现有的PLC、DCS或IoT平台，以实现无缝数据收集和远程监控。对于工程承包商来说，显着降低现场施工难度和后期维护成本，确保监测系统在复杂水质条件下长期稳定运行。产品经过72小时老化测试和严格的质量检验，出厂可靠性高。

NBL-WQ-TS-4A在线浊度传感器关键技术优势

1.先进的90°散射光测量技术
传感器采用红外LED光源，稳定性高，使用寿命长。光纤结构显着增强了抗外界光干扰的能力。内置Pt1000温度传感器，实现自动温度补偿，确保测量结果不受环境温度波动影响。 90°散射光原理符合国际标准，对水中的细小颗粒具有极高的灵敏度。

2、可靠的硬件保护设计
- 外壳材质采用POM+ABS工程塑料，轻便耐腐蚀，适合长期浸泡在各种水体中。
- 防护等级IP68，支持较大20米水深浸泡，可在恶劣的水下环境下稳定工作。
- 安装方式为浸没式，配有3/4NPT管螺纹接口，方便灵活。
- 标准5米线缆，支持定制更长长度，满足不同现场布线需求。

3、智能通讯、低功耗集成
支持RS-485、Modbus/RTU协议，通讯稳定可靠，易于与各种上位机系统无缝集成。可选4-20 mA模拟量输出，满足不同控制系统的需求。功耗仅为0.2W@12V，低能耗设计特别适合分布式或远程监控站。

4. 方便的维护和校准
采用两点校准方式（零点+斜率），操作简单。零点校准使用零浊度液体，斜率校准使用标准浊度溶液。待数值稳定3～5 m分钟后，通过Modbus命令完成校准。建议定期检查测量窗口的清洁度，并用自来水或含有清洁剂的软布进行清洁，以保持合适的测量性能。

这些技术特点使得NBL-WQ-TS-4A在长期运行中表现出色，显着提高了水质监测系统的工程可靠性和数据准确性。

NBL-WQ-TS-4A在线浊度传感器技术规格

注：传感器连接器为M16-5芯防水公连接器，电缆为5芯双绞屏蔽线。

NBL-WQ-TS-4A在线浊度传感器应用场景

1.自来水厂和饮用水处理：实时监测过滤器出水口和清水箱浊度，确保工厂水质符合国家饮用水标准。

2.城市污水处理厂：监测生化池、沉淀池和出水口的浊度，优化工艺参数，确保达标排放。

3.工业废水处理系统：适用于化工、造纸、食品、制药等行业废水浊度在线监测，防止悬浮物超标。

4、地表水及环境水体监测：用于河流、湖泊、水库等自然水体的连续浊度监测，支持环境质量评估和污染预警。

5、循环冷却水系统：监测冷却塔和循环水的浊度，及时发现污染情况，保护换热设备。

6、游泳池及景观水体维护：实时控制水体透明度，保证水质安全和视觉效果。

安装接线指南

安装时采用浸入式安装，接口为3/4NPT管螺纹。确保传感器距离侧壁至少5cm，距离底部至少10cm，以避免墙壁或底部反射干扰测量。将传感器垂直放置在水体中，测量端面保持清洁。

电气连接：使用5芯双绞屏蔽电缆，接线定义如下：

• 红线：电源正极（12～24V DC）

• 黑线：接地（GND）

• 蓝线：RS-485 A

• 白线：RS-485 B

• 黄线：4-20 mA电流输出（可选，不用时悬空）

通电前请仔细检查接线顺序。所有接线点必须经过防水处理。用户电缆应具有一定的耐腐蚀性能。正常运行时，不应拉紧电缆，以防止内部断裂。

常问问题

问：NBL-WQ-TS-4A支持哪些范围选项？

答：传感器提供0～20.00 NTU、0～200.0 NTU、0～1000.0 NTU 三个量程，可根据实际水浊度范围灵活选择，覆盖从超低浊度饮用水到高浊度废水的应用需求。

问：外界光线会干扰测量结果吗？

答：不会。光纤结构设计显着提高了抗外界光干扰的能力。红外LED光源结合算法，保证不同光照条件下数据稳定可靠。

问：如何对传感器进行两点校准？

答：零点校准使用零浊度液体，斜率校准使用标准浊度溶液。保持传感器测量端面距烧杯底部至少10cm。待数值稳定3～5 m分钟后，通过Modbus命令完成校准。

问：传感器支持与PLC和SCADA系统集成吗？

答：完全支持。内置RS-485 Modbus/RTU协议允许直接连接到大多数PLC、DCS、SCADA和IoT平台。可选的4-20 mA输出满足模拟系统的需求。

问：测量窗口需要经常清洁吗？

答：测量窗口的清洁度对精度有很大影响。建议定期用自来水或软布沾少量家用清洁剂擦拭，以保持测量长期稳定。

问：传感器在海水或高盐度环境下能否正常工作？

答：外壳采用POM+ABS工程塑料，防护等级为IP68，耐腐蚀性能好，适用于海水、港口及各种工业废水环境。

问：产品保修和售后服务怎么样？

答：自销售之日起提供一年保修服务（不包括不当使用）。如果出现连接问题、电缆故障或其他技术问题，请及时联系NiuBoL技术支持团队。

问：传感器的响应时间能否满足实时监控的要求？

答：是的。 T90响应时间小于30 s秒，可以快速反映水体浊度的变化，适合需要动态响应的过程控制。

总结及合作邀请

NiuBoL NBL-WQ-TS-4A水质浊度传感器以90°散射光法为核心，依托光纤抗干扰结构、红外LED高稳定性光源、IP68严格防护和标准化Modbus通信协议，为工业和市政水质浊度在线监测提供专业、稳定、易于集成的解决方案。不仅提高了监测数据的准确性和实时性，还能帮助工程项目有效降低运维成本，增强系统整体可靠性。

如果您正在规划自来水厂改造、废水处理升级、环境在线监测平台或工业过程水质控制项目，请随时联系NiuBoL技术团队。我们可以提供详细的技术资料、集成解决方案咨询、现场安装指导和稳定的供货保证。立即联系我们获取完整的产品手册或申请样机测试，与NiuBoL一起打造高效可靠的工业IoT水质监测系统，让精准的浊度监测成为您工程项目的坚实基础。
