NBL-WQ-EC-4A 电导率传感器：用于工业水处理、饮用水监测和地表水

全方位精准控制：NiuBoL NBL-WQ-EC-4A在线数字电导率传感器

— 高抗干扰性能和充分集成便捷，重新定义工业水质监测

在工业循环水、自来水管网和废水处理系统中，电导率（EC）是衡量水纯度和总溶解固体（TDS）的关键指标。然而，传统的模拟信号传感器往往会受到长距离信号衰减、环境电磁干扰以及频繁的人工维护等问题，导致集成商面临较长的调试周期和后期的数据跳变。

NiuBoL NBL-WQ-EC-4A针对这些行业痛点进行了深度优化。作为一款数字化、智能化在线变送器，它将高精度传感单元和工业级处理芯片封装在坚固的IP68外壳中，直接输出标准数字信号，为您的自动化控制系统提供“坚如磐石”的数据基础。

数字无损传输：采用抗干扰能力极强的RS485 Modbus RTU协议，支持信号传输长达千米不失真。

极端环境适应性：IP68防护等级，无惧长期水下作业；内置Pt1000补偿算法，确保宽温水体中的准确读数。

工程友好型设计：标准3/4 NPT螺纹安装与管道或储罐无缝连接，大大缩短现场施工周期。

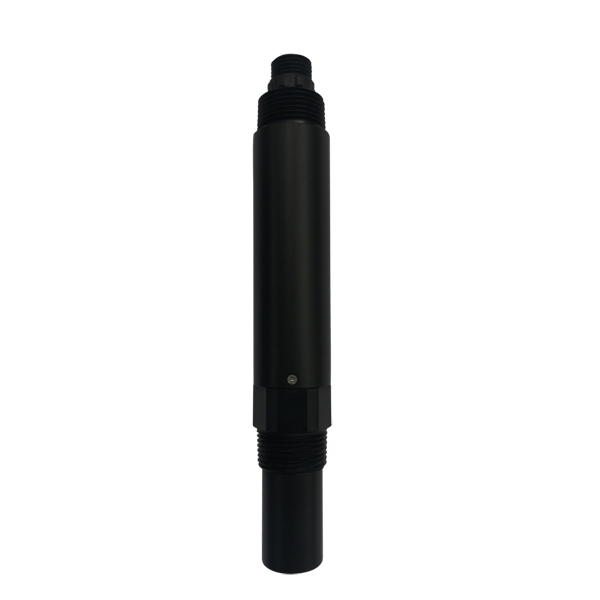

NBL-WQ-EC-4A在线电导率传感器产品概述

NiuBoL NBL-WQ-EC-4A是一款专为长期在线监测而设计的在线电导率分析仪器。它集成了测量电极、温度传感器和信号转换模块，量程覆盖0～5000 μS/cm，适用于大多数工业和民用水监测场景。

对于工程承包商和系统集成商来说，DDM-406-A的优势不仅在于其±1.5%测量精度，还在于其极高的互换性和兼容性。可直接连接PLC、DCS或云网关，无需昂贵的原装控制器，大幅降低系统集成成本。具有12～24V直流宽压电源和0.2W极低的功耗，也是野外太阳能监控站的理想配套组件。

NBL-WQ-EC-4A在线电导率传感器核心技术优势

1. 优良的材质和防护标准
传感器接液部件由优质 ABS 和 SUS316L 不锈钢（可定制）组合而成，在轻度腐蚀性工业废水中提供优异的机械强度和长期稳定性。整体外壳经过严格的密封工艺，达到IP68等级，确保电极在水下高压或高湿环境下不会泄漏或损坏。

2. 智能自动温度补偿（ATC）
电导率对温度高度敏感（每次 1℃ 变化通常会导致大约 2% 读数偏差）。 NiuBoL内部嵌入了一个高响应Pt1000温度传感器。通过先进的温度补偿算法，设备自动将测量值修正为25℃标称值，有效消除季节变化或过程温度差异对数据的影响。

3. 先进的信号处理算法
内部控制芯片具有强大的数字滤波功能，可有效滤除现场变频器、大型水泵产生的杂散电流干扰。通过RS485 Modbus RTU通信，积分器可以直接读取电导率值和实时温度值，避免了传统4-20mA信号在转换过程中的二次精度损失。

4. 简单的校准和低维护设计
DDM-406-A 支持简单的两点校准模式。对于容易结垢的应用，其感应式或坚固的传统电极设计（取决于具体型号）允许使用软刷或细砂纸进行物理清洁。由于其高稳定的电路设计，校准周期远长于同类产品，大大降低了后期现场运维的人力成本。

NBL-WQ-EC-4A在线电导率传感器技术规格

NBL-WQ-EC-4A在线电导率传感器典型应用场景

• 市政自来水和地表水监测：用于水处理厂原水监测、工厂水质控制、河流、湖泊电导率实时报告。

• 工业过程水处理：监测冷却循环水中的离子浓度，防止换热器结垢；用于超纯水制备系统的初级过滤监测。

• 农业和温室自动化：水肥一体化系统中，通过监测EC值精确调整营养液配比，保证作物生长环境稳定。

• 锅炉给水监测：实时在线监测锅炉给水和凝结水电导率，防止锅炉结垢和腐蚀，延长设备使用寿命。

接线和安装指南

物理安装规格

• 间距要求：为保证测量电场不受干扰，请确保传感器前端距离容器底部和侧壁至少2cm。

• 螺纹连接：采用标准3/4 NPT螺纹，可直接旋入三通或安装支架。安装时，确保电极头完全浸入流动液体中。

电气连接说明

NiuBoL传感器采用工业标准5芯屏蔽双绞线，保证复杂电磁环境下的信号纯度：

• 红线：电源正极（12～24V DC）

• 黑线：电源地（GND）

• 蓝线：RS485-A

• 白线：RS485-B

• 黄线：电流输出（如果配置了4-20mA模块则连接对应的采集端口；如果不使用则悬空）

安全提示：上电前请确认线序。室外接线点必须采用防水接线盒，并做好屏蔽层处理，增强防雷和抗干扰性能。

常问问题

问：NBL-WQ-EC-4A传感器是否需要专用控制器来读取数据？

答：不是。它是一款数字智能传感器，支持Modbus RTU协议。您可以通过RS485串口直接连接到通用PLC、HMI或IoT网关。

问：为什么在空气中测量时读数不为零？

答：在空气中，由于电极表面可能残留水分或静电干扰，读数可能会出现轻微的跳跃。建议按照说明书进行“零点校准”：清洗干燥后，置于空气中3 minutes，待数值稳定后执行校准命令。

问：传感器电缆可以延长吗？较大延伸长度是多少？

答：理论上，当使用高质量屏蔽双绞线时，RS485 通信可以扩展到比 1000 met 多。但在实际工程中，考虑到电压降，对于超过200 米的距离，建议远端单独供电或者添加中继器。 NiuBoL支持工厂定制电缆长度。

问：传感器可以测量海水或高浓度化学品吗？

答：该型号的量程为0～5000μS/cm，适用于普通淡水和工业用水。对于海水（高电导率）或强腐蚀性液体，请联系NiuBoL技术团队选择高量程感应电导率型号。

问：电极表面结垢如何清洗？

答：对于传统电极，用软刷蘸稀释的中性清洁剂轻轻​​擦拭。对于感应电极，可以使用细砂纸去除坚硬的沉积物，而不影响测量性能。

问：Modbus通讯地址可以修改吗？

答：是的。通过特定的Modbus命令，可以自由修改传感器的站地址（1-247）和波特率，方便在一根总线上挂载多个传感器。

问：为什么选择Pt1000而不是普通的NTC热敏电阻？

答：Pt1000铂电阻具有更高的线性度和长期稳定性，在工业长距离信号传输中受线路电阻影响较小，保证了温度补偿极高的可靠性。

问：传感器的IP68防护等级是什么意思？

答：这意味着传感器已经通过了严格的压力密封测试，可以承受长期水下浸泡（通常在20 米深度内），非常适合污水池中的浸没安装。

结论

在智慧水务和工业4.0的浪潮中，可靠的传感层是整个系统的基石。 NiuBoL NBL-WQ-EC-4A以其工业级的质量保证、极简的集成逻辑和极低的维护要求，成为全球许多水处理项目值得信赖的选择。

您是否正在为您的下一个水处理集成项目寻找经济高效的电导率解决方案？立即联系NiuBoL专家，获取专为您的项目需求量身定制的技术支持和协议文档。
