NBL-WQ-ORP 工业级高稳定性在线ORP传感器：水质监测 RS485 Modbus-RTU

NiuBoL NBL-WQ-ORP 是专为工业环境设计的在线 ORP 传感器。采用RS485、Modbus-RTU协议，具有极高的抗干扰能力，参考系统的寿命超过20 个月。适用于环境水处理、化学制药和工业过程监测，为系统集成商提供高稳定性、易维护的水质监测解决方案。

工业级高稳定性在线ORP传感器：NiuBoL NBL-WQ-ORP解决复杂工况下的精准监控挑战

核心卖点

• 长寿命专利参考系统：独特的正微孔渗出技术，渗出持续时间超过20 个月，延长电极寿命2-3倍。

• 双路高阻抗差分放大器：深度抗干扰电路设计，确保复杂电磁环境下毫秒级响应。

• 工业级轻松集成：标准RS485、Modbus-RTU协议与PLC、DCS及工业上位机系统无缝连接。

在线ORP传感器产品概述

在工业过程控制和环境水质监测中，氧化还原电位（ORP）是衡量溶液氧化或还原强度的关键指标。然而，传统的ORP传感器在面临高压、高腐蚀或复杂的电磁干扰时，常常会出现数值漂移、电极中毒或频繁维护等问题。

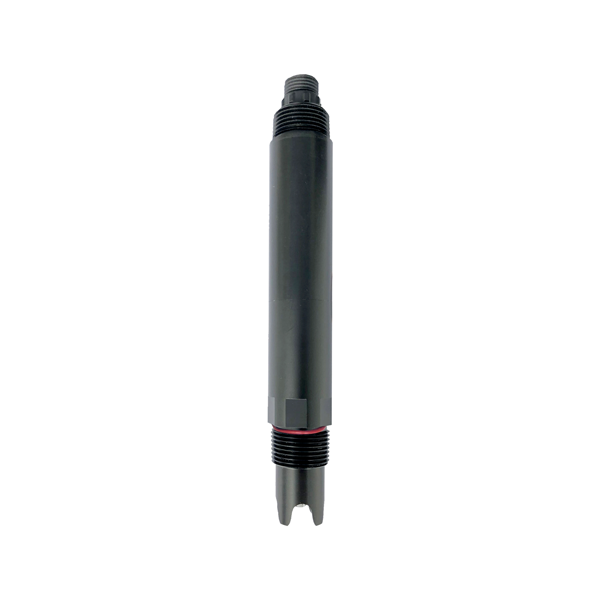

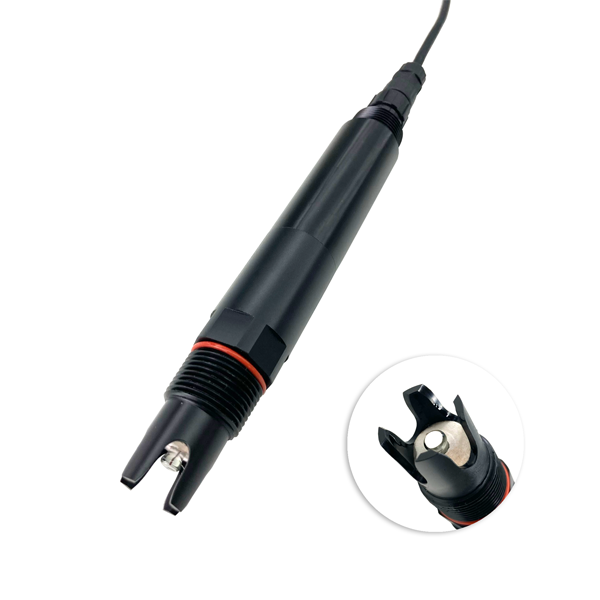

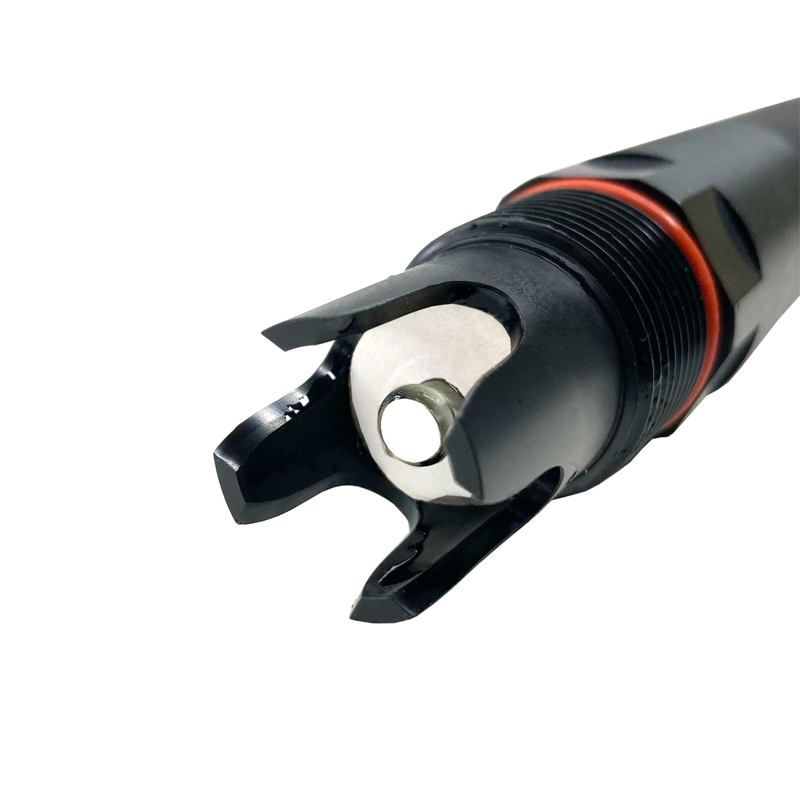

NiuBoL NBL-WQ-ORP在线ORP传感器旨在解决上述挑战。它集成了高精度铂电极测量技术和工业数字通信技术，采用耐腐蚀的ABS/PC合金外壳和IP68防护设计，确保在恶劣的酸、碱、盐溶液和工业生产线中性能稳定。对于系统集成商和工程承包商来说，NBL-WQ-ORP不仅仅是一个传感器，更是一个维护成本低、数据可靠性高的工业级测量组件，帮助您快速构建高效的实时水质监测系统。

NiuBoL NBL-WQ-ORP在线ORP传感器核心技术优势

1. 专利参考系统：突破维护瓶颈

传统工业ORP电极的常见问题是内参比溶液流失太快，导致电极失效。 NiuBoL开发的专利电极结构使得内参比溶液在不低于100KPa的压力下通过微孔盐桥极其缓慢地渗出。其正渗出周期可稳定持续20 个月以上。这一特点大大延长了传感器在工业生产线上的使用周期，减少了停机维护的频率。

2、双高阻抗差分放大技术：抗干扰性能优异

工业现场通常充满了变频器、大功率电机和复杂的布线。电磁干扰是水质监测的“天敌”。 NBL-WQ-ORP内部集成双路高阻差分放大器，通过差分采样技术有效降低共模干扰，显着缩短响应时间（T90<30s），并确保捕获动态变化的反应罐中的瞬时电位波动。

3. 全数字信号输出：降低集成复杂度

传感器采用标准RS-485、Modbus-RTU数字协议。与传统模拟信号（4-20mA）相比，数字信号具有更强的长距离传输能力和抗噪声能力。可直接与各种通用控制器、无纸记录仪或触摸屏连接，支持总线式部署，大大降低系统集成的布线成本和配置难度。

4. 恶劣环境适应性：IP68封装

外壳采用高强度ABS/PC合金制成，具有优良的机械性能和耐化学腐蚀性能。结合整体封装技术，防护等级达到IP68。无论是在高湿度、多尘环境还是完全浸入水中，NBL-WQ-ORP都能保持密封性能并防止内部电路损坏。

在线ORP传感器技术规格

NiuBoL NBL-WQ-ORP在线ORP传感器典型应用场景

市政和工业废水处理

在反硝化、除磷、消毒过程中，通过监测ORP值实现曝气量或药剂投加量的精确控制，实现节能减排。

化学和精细化学工艺

监测化学反应过程中的氧化还原状态，确保反应在安全高效的范围内进行，防止副产物的产生。

电镀及金属加工废水

实时监测含铬废水还原处理效果和含氰废水氧化处理效果，确保排放符合环保法规。

循环冷却水系统

评估系统中微生物生长的风险以及杀菌剂的使用效率，以防止管道腐蚀和结垢。

安装和电气连接说明

1. 物理安装要点

角度要求：为了保证电极内部电解液的正常接触，传感器不得倒置或水平安装。安装角度应与水平面保持至少15度的倾斜。

机械接口：采用标准3/4NPT管螺纹，可直接旋入管道、储罐或与潜水支架配合使用。

2、电气连接接线顺序

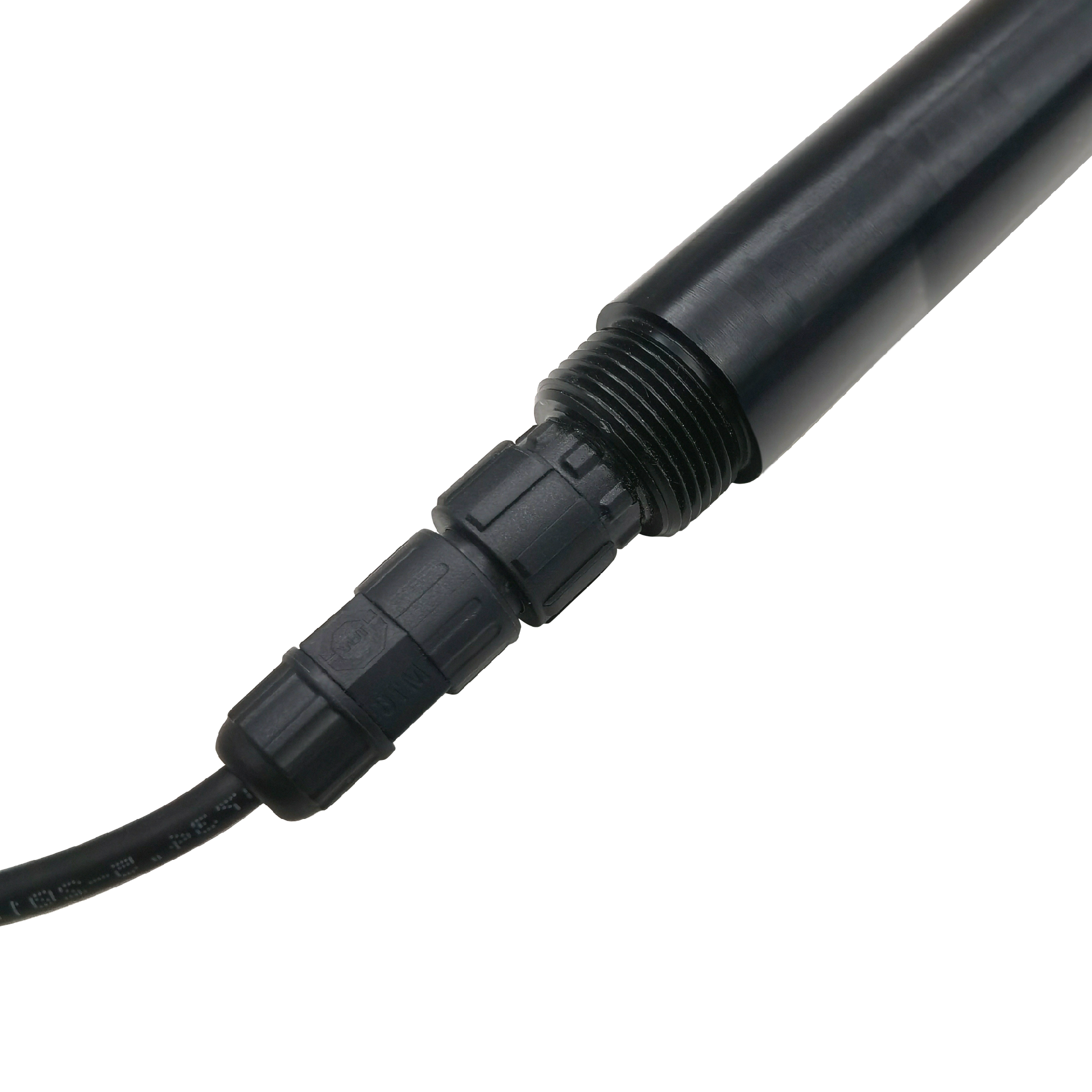

传感器采用4芯双绞屏蔽线。接线定义如下：

• 红线：电源正极（12至24V DC）

• 黑线：电源地（GND）

• 蓝线：RS-485A

• 白线：RS-485B

笔记：通电前请确认接线顺序，避免因接线错误而损坏传感器电子元件。由于现场环境可能涉及腐蚀性介质，所有接线接头必须进行专业的防水、防腐处理。

常问问题

问：NiuBoL NBL-WQ-ORP 传感器的预期使用寿命是多少？
   一个：在标准工业水质环境下，由于其专利的参比溶液渗出系统，电极的物理寿命通常可以达到2年以上。实际寿命取决于被测介质的腐蚀性、压力和清洁维护频率。

问：为什么这款传感器强调“不能水平安装”？
   一个：由于ORP电极含有参比溶液和铂传感端，倾斜安装保证参比系统和传感端充分接触，并利用重力和压力梯度维持电解液的微正渗出。

问：RS485输出信号可以传输多远？
   一个：采用标准RS485 Modbus协议，理论传输距离无需中继器即可达到1200 米。长距离传输建议使用屏蔽双绞线，以增强抗干扰效果。

问：传感器支持自动温度补偿吗？
   一个：根据NBL-WQ-ORP的技术规格，该型号侧重于原始电位值的精确测量，主要依靠高性能铂电极方法。对于大多数ORP应用场景，电位值受温度影响较小，因此该型号没有内置温度补偿。

问：电极需要多久校准一次？
   一个：建议首次安装后和使用前每月校准一次 3 个月。运行稳定后，可根据现场数据漂移情况，每3-6 个月进行一次常规校准。

问：如果测量值出现明显跳跃，可能是什么原因？
   一个：请检查： 1、接线是否进水、受潮； 2、环境中是否有较强的漏电流或静电干扰； 3、电极表面是否附着油污或蛋白膜。如果有，请用酒精清洁。

问：该传感器可以测量含有强酸或强碱的溶液吗？
   一个：是的，NiuBoL 传感器专为酸/碱/盐环境而设计。但请注意工作压力应控制在<= 0.2MPa，温度不应超过50℃，以保证材料的长期稳定性。

问：传感器长期不用时如何存放？
   一个：严禁将电极干燥存放。不使用时，应将其清洗干净，插入含有3mol/L氯化钾(KCl)溶液的保护套中，以保持电极传感端湿润和活跃。

总结及合作邀请

在水质监测项目中，数据的连续性和可靠性取决于底层传感器的质量。 NiuBoL NBL-WQ-ORP通过创新的参考系统和工业级电路设计，有效解决了传统ORP传感器频繁维护和易受干扰的问题。作为系统集成商，选择平衡性能和成本效益的传感器是保证项目交付质量的关键。

如果您正在开发工业水处理系统或投标环境监测项目，NiuBoL提供完整的技术支持和定制电缆服务。

是否需要获取NBL-WQ-ORP详细的Modbus寄存器协议手册，以方便初步编写PLC程序？欢迎随时联系我们获取技术支持。
