当前天气和能见度传感器

当前天气和能见度传感器概述

当前的天气和能见度传感器提供与气象能见度相关的测量。该传感器基于气溶胶前向散射原理设计，是继透射式能见度仪器之后发展起来的新一代气象能见度监测设备。该传感器可广泛应用于气象站、远程自动气象站以及机场、高速公路、航空公司、大型船舶等交通部门。

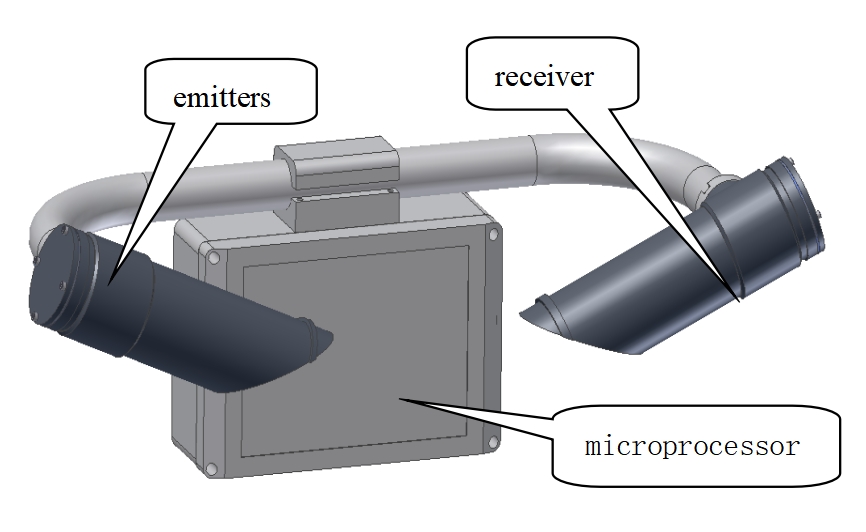

当前天气与能见度传感器（能见度传感器）由光发射器、光接收器和微处理器控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶颗粒前向散射所散射的脉冲光的强度，所有测量信息由微处理器控制器收集并转换成气象光学距离（MOR）特殊的数学建模算法。

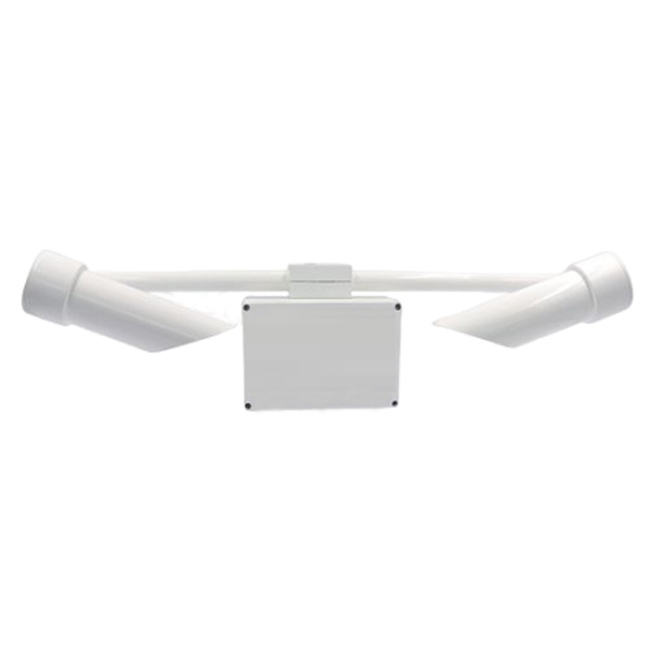

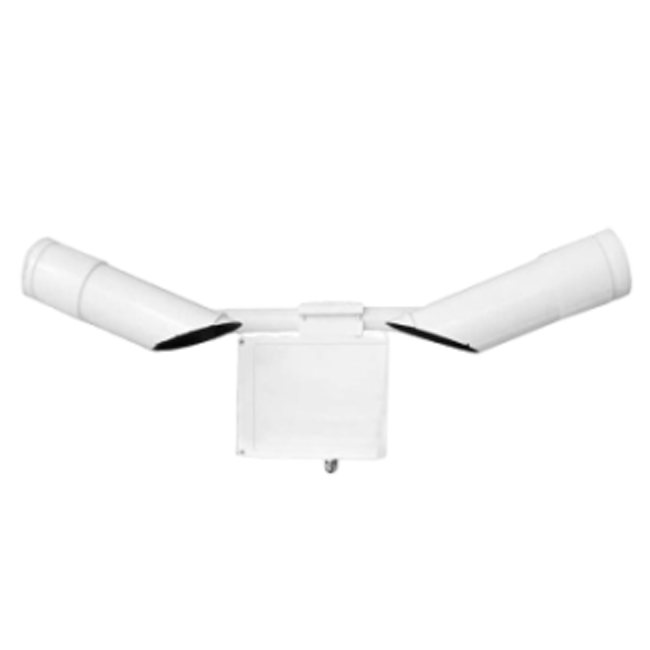

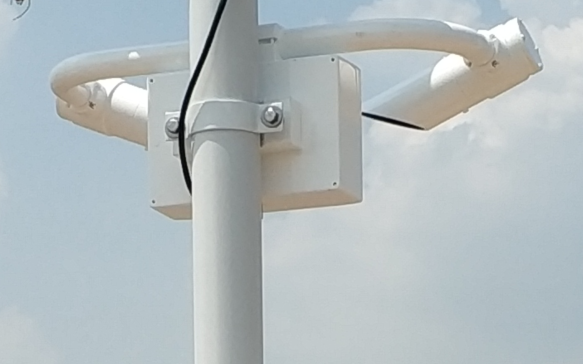

正视图

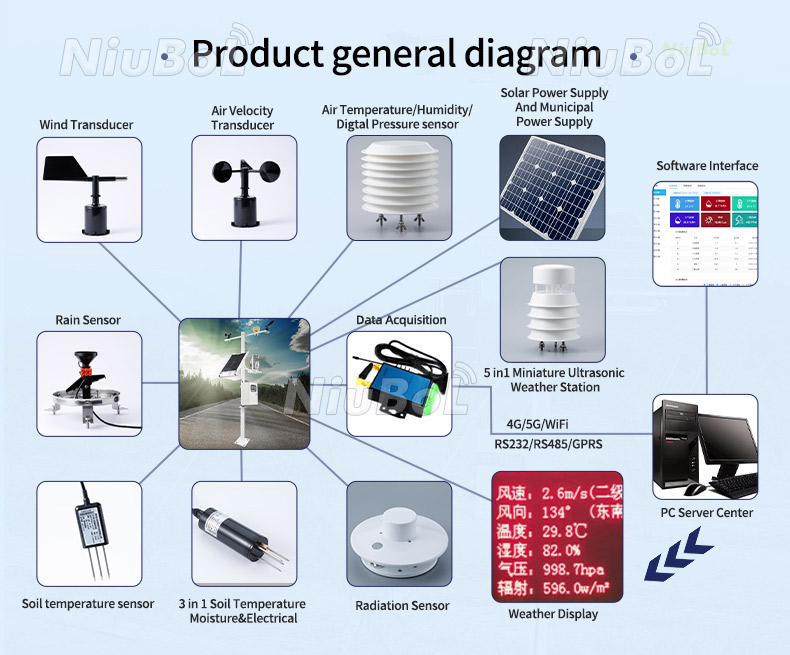

当前天气和能见度传感器需要 DC12V 电源和三线 RS485 通信电缆。仪器通过通讯接口将气象能见度值和状态信息发送至监控中心的上位机。

可视性仪器提供了多组内置命令，用于配置系统参数和控制系统的许多功能。在装配和维护过程中，需要通过显示终端来检查系统参数，并可以使用显示终端来更改参数值。

当前天气和能见度传感器的工作原理

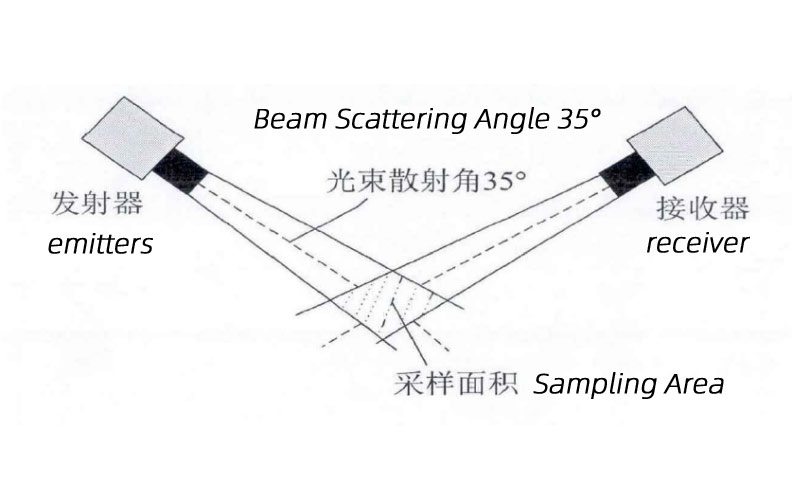

本发明的天气和能见度传感器具有前向散射仪器的所有性能特征，这是通过测量小于90度采样区内悬浮颗粒发出的前向散射光来实现的；能见度计的采样区域由发射器的发射光路与接收器的接收光路的交点确定。显然，它与透射仪测量的总消光系数不同，前向散射仪仅测量某个角度的散射系数，即中心前向散射角附近较窄的散射角。

一般认为，白天和夜间能见度的计算需要测量总消光系数，而不是角散射系数，因此有必要证明角散射系数在一定条件下与消光系数成一定比例。总大气消光系数，由整个范围内散射和吸收射线的总和组成。

在能见度测量小于100公里时，雾、烟、霾、灰尘或沙子等悬浮颗粒以及各种类型的降水决定了大气中可见光和近可见光的消光，并且只有在距离超过100公里时才会发生这种情况。 km 分子物质的散射发挥作用；悬浮颗粒和降水的吸收与其散射相比可以忽略不计。由于这些原因，总散射系数可以等于能见度小于100公里时的总消光系数。

能见度传感器技术参数

供电电压：DC12V

信号输出：RS485

通讯协议：标准MODBUS协议

波特率：9600

技术原理：光散射

平均功耗：0.8W

散射角覆盖范围：39o-51o前散射

峰值波长：875nm

带宽：100nm

测量范围：基本型：5-10KM/ 扩展型：5-20KM/

测量精度：≤2km，2%；2km-10km，±10%；≥10公里，±15%；

工作温度：-40-80℃

工作湿度：0-95%RH

标准电缆长度：10m

尺寸：610mm×230mm×300mm

材质：阳极氧化硬铝，外表面喷漆保护

防护等级：IP65

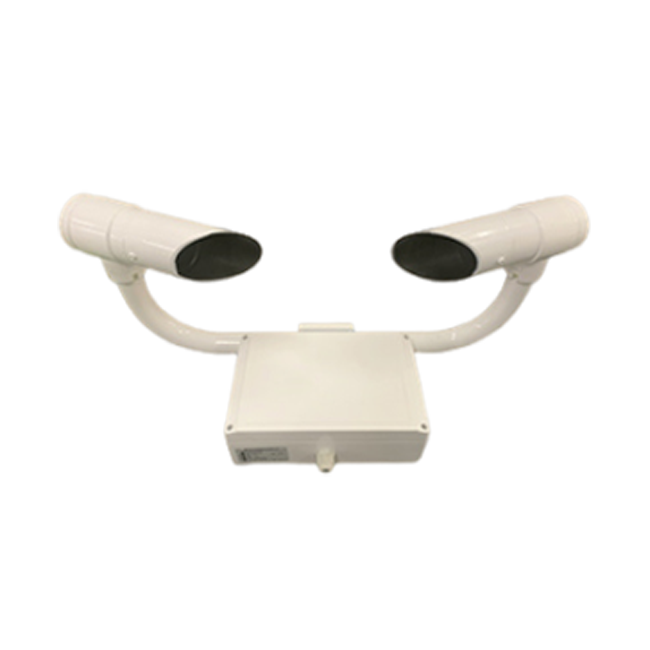

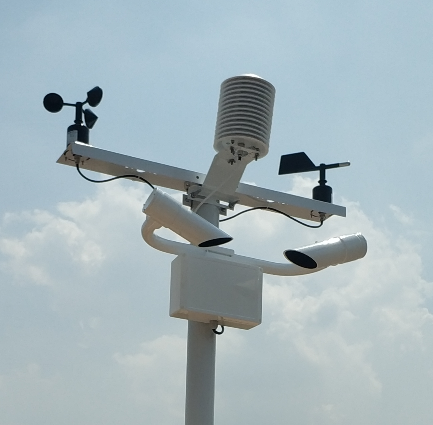

后视图

能见度传感器仪器特点：

1、结构特点：能见度仪采用一体化结构设计，紧凑小巧，传感器尺寸和重量很小，包装、储运、安装方便，也可作为便携式仪器使用；独特的双散射接收结构设计，将太阳等杂散光的干扰降低到最低限度。

2.发射器和接收器窗口镜片经过特殊的防尘防霉涂层处理，大大降低了自然环境中灰尘堆积的厚度和速度，也减少了盐雾和油污污染的机会。

3、仪器结构材料采用优质硬质铝材和316不锈钢，表面阳极氧化钝化，多道烤漆保护；所有螺丝均选用耐腐蚀不锈钢螺丝；外壳内部密封，防护等级达到IP65，具有沿海气候适应性。

4、仪器功耗极低，小于1W，可适应电池或太阳能电池板供电的供电工作模式。直流12VDC供电，方便系统集成。

5、仪器采集器设计强调长期运行稳定性，内置看门狗电路，经过长期测试，使仪器工作稳定可靠。

6、实时数据显示：传感器每60秒可输出一系列数字信息，信息可通过被动招募的方式输出。

7、仪器直流供电电路具有防反接和自恢复保险双重设计，即使用户误操作，也不会导致仪器电路板烧毁，无需更换保险丝，重新纠正操作即可恢复正常。

8、仪器通讯接口芯片具有15KV防静电保护，可以最大限度地保护电路在用户接线操作过程中免受人体静电的危害。

9、仪器具有防雷措施，其通讯接口和电源接口均有防雷设计，可以最大限度地减少雷击损坏。
