智能多跨温室系统传感器、控制和采购设计指南

智能连栋温室是围绕受控室内环境构建的设施农业系统。与简易塑料隧道相比，连栋温室结构更加统一，设备密度更高，机械化作业条件更好。这使其适用于自动化气候控制、灌溉施肥、遮阳、通风、照明和作物数据管理。

对于买家来说，重要的一点是智能温室不是一台机器。它是一个集结构、传感器、控制器、执行器、灌溉设备、配电和软件于一体的集成系统。因此，采购文件应描述每个子系统将如何交换数据以及最终运营商将如何使用这些信息。

项目背景及行业应用需求

现代设施农业需要在多变的室外天气下稳定作物生产。连栋温室减少了雨、风、低温和过度光照的影响，但也造成了更复杂的内部气候。光、CO2、温度和湿度紧密相连。当某一因素发生变化时，控制系统可能需要调整风扇、窗帘、灌溉、供暖或浓缩设备。

系统集成商通常面临两个实际需求。前列个是从多个温室区收集可靠的现场值。其次是将这些价值观转化为工人可以理解和维护的控制动作。这就是为什么传感器系统和机械设备应该一起设计而不是单独购买。

产品在整个系统中的地位

传感器构成智能连栋温室的感知层。典型的测量点包括气温、空气湿度、光照强度、二氧化碳浓度、土壤湿度、土壤温度、EC、pH、叶湿度、室外天气和灌溉水质。这些值提供给控制层，其中可能包括 PLCs、温室控制器、RTUs 或 IoT 网关。

执行层包括排气扇、循环扇、屋顶通风口、侧面通风口、遮阳帘、隔热屏、补充照明、加湿器、灌溉阀门、水泵和灌溉施肥设备。然后，平台或本地显示器提供历史曲线、警报、手动超控和操作记录。采购时应明确哪些设备是自动的、哪些是手动的、哪些有远程控制权限。

通信和协议兼容性

RS485和Modbus RTU由于支持多点采集和工业机柜集成，广泛应用于温室传感器网络。智能温室可能有数十个分布在不同跨度的传感器。使用Modbus，每个传感器都可以分配一个地址并由中央采集终端或控制器读取。

应在寄存器级别检查兼容性。集成商应确认单位转换、数据类型、波特率、奇偶校验、轮询间隔和电缆拓扑。对于执行器和继电器，控制逻辑必须包括手动回退和安全联锁，以便自动操作不会造成作物或设备风险。

技术参数

应用场景及项目价值

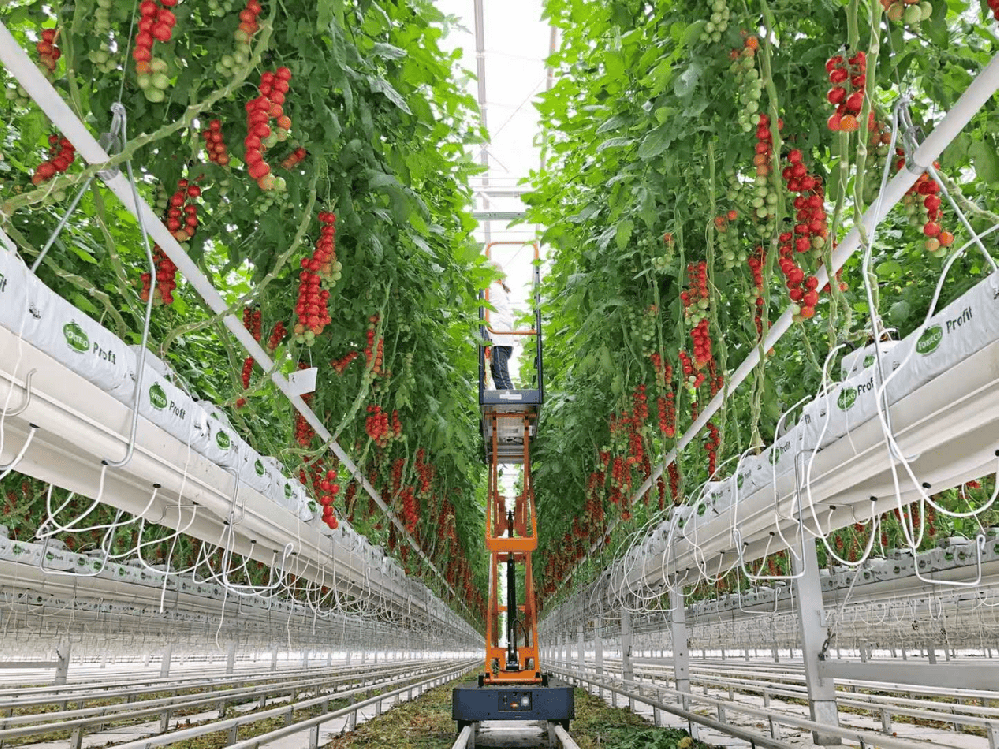

蔬菜连栋温室

现场挑战： 番茄、黄瓜和叶菜类蔬菜生产需要稳定的温度、湿度、光照和灌溉管理。

系统集成方案： 在各功能区部署空气传感器、CO2传感器、光照传感器、土壤传感器和灌溉施肥控制。

用户价值： 操作员可以通过测量的条件而不是粗略的经验来调整气候和灌溉。

种苗和苗圃生产

现场挑战： 幼苗对湿度、过热、弱光和灌溉不均匀很敏感。

系统集成方案： 使用带有温度、湿度、光照和基材湿度警报的密集监测点。

用户价值： 苗圃在早期生长阶段获得了更好的批次一致性和更低的风险。

研究温室

现场挑战： 研究试验需要可以在处理、区域和作物周期之间进行比较的数据。

系统集成方案： 使用标准化的RS485传感器节点和可导出的历史记录。

用户价值： 研究人员可以将环境条件与生长结果和试验结论联系起来。

大型温室公园

现场挑战： 多个温室可以共享工人、水源、水泵、电力和管理平台。

系统集成方案： 构建一个具有温室级仪表板、警报和设备状态的中央平台。

用户价值： 业主可以通过更少的手动检查和更明确的责任来管理多个区域。

经销商或承包商项目包

现场挑战： 买方可能不知道报价阶段所需的每个传感器或执行器。

系统集成方案： 准备涵盖传感器层、控制层、执行层和平台的模块化物料清单。

用户价值： 该软件包在后续阶段变得更容易定价、安装和扩展。

选型指南

• 从作物类型、种植密度、温室面积和目标控制函数入手。

• 在决定传感器数量之前定义区域；仅靠结构尺寸是不够的。

• 当需要集中采集和未来扩展时，请选择RS485 Modbus传感器。

• 确认项目是只需要本地控制还是需要接入云平台。

• 将监控点与物料清单中的控制输出分开。

• 为风扇、窗帘、泵和阀门保留手动控制。

• 安装前确认电源、浪涌保护、走线及机柜位置。

• 索取显示传感器地址、设备名称和控制逻辑的调试文件。

系统集成注意事项

温室结构应与控制系统一起审查。通风口位置、窗帘行程、风扇位置和灌溉区域会影响传感器的安装位置。放置在通风口或加热器附近的传感器可能会产生不能代表作物面积的数据。

有用的调试过程包括传感器读数检查、执行器方向检查、警报阈值审查、手动超越测试、平台登录测试和历史数据导出。这些项目帮助业主接受系统作为操作工具而不仅仅是施工交付。

影响多跨温室运行的设计细节

智能连栋温室应按区域设计，而不仅仅是按总面积设计。屋顶通风口、侧面通风口、窗帘、风扇、灌溉块和作物长凳可能会在同一结构内产生不同的小气候。

有用的设计图应标记传感器位置、执行器组、机柜位置和电缆路线。如果没有此图纸，安装团队可能会将传感器放置在易于安装但不能代表作物状况的位置。

操作价值来自于将控制规则与现场设备联系起来。例如，高光可能会关闭遮阳帘，高湿度可能会增加通风，低CO2可能会开始富集，而低基质湿度可能会仅在受影响的区域触发灌溉。

光照、CO2、温度、湿度是连栋温室的日常控制核心。在实际项目中，这些因素不应写为单独的传感器购买。它们应该写成控制回路：光与遮光或灯，CO2与排气或浓缩，温度与冷却或加热，湿度与通风或灌溉控制。

多跨温室设计清单

• 在选择传感器点之前，将温室划分为多个气候区。

• 光照、CO2、空气温度、湿度、基材传感器与实际控制设备配套。

• 风扇、窗帘、通风口、灌溉和灌溉施肥组在图纸和平台屏幕中的命名一致。

• 泵、风扇、通风口和窗帘等关键设备保留手动控制。

• 预留机柜空间、端子及通讯地址，以供后期扩展。

• 验收包括执行器方向检查、报警检查和历史数据导出。

常见的多跨温室规格错误

• 引用没有区域图的传感器，这使得安装位置任意。

• 将通风口、风扇和窗帘视为单独的设备，而不是连接的控制输出。

• 忽略未来的扩展并在前列阶段填充控制柜。

• 验收系统时无需测试手动超控和报警恢复。

对于分期建设项目，一期工程应预留额外的通信地址、机柜终端和平台场地。这个小的设计决策使以后的温室扩建变得更加容易，并且避免了更换原来的收购结构。

项目决策常见问题解答

问：连栋温室适合智能运营的原因是什么？

答：其统一的结构、机械化的设备和划分的控制区域使得更容易安装传感器、自动化执行器并通过控制系统管理作物环境。

问：智能温室通常使用哪些传感器？

答：常见的传感器有温度、湿度、CO2、照度、土壤湿度、土壤温度、EC、pH、叶面湿度、室外风雨传感器。

问：为什么 RS485 Modbus 对于温室项目很重要？

答：RS485 Modbus 允许多个传感器连接到控制器或网关，具有标准化的寻址和数据读取，支持扩展和平台集成。

问：连栋温室需要多少个传感器？

答：数量取决于作物区、面积、通风布局和控制目标。买家应定义代表性区域，而不是对所有项目使用一个固定数字。

问：温室控制应该全自动吗？

答：自动控制很有用，但对于风扇、窗帘、泵和阀门，仍然需要手动超控和安全逻辑。操作员在维护或异常情况下需要控制权。

问：设计参数中应包含哪些内容？

答：应描述面积、跨度布局、开间尺寸、立柱高度、作物类型、设备清单、传感器点数、电源、通讯方式和平台功能。

问：买家如何减少报价的不确定性？

答：在请求最终报价之前，请提供图纸或温室尺寸、所需参数、控制功能、平台要求和安装条件。

问：系统后期可以扩展吗？

答：是的，一期预留RS485地址、机柜空间、电源容量、平台数据字段，扩容更容易。

问：哪些验收检查有用？

答：检查传感器值、执行器响应、警报阈值、平台记录、用户权限和手动超越功能。

问：NiuBoL如何支持温室项目？

答：NiuBoL 提供环境传感器和监控组件，可由分销商、承包商和项目集成商集成到温室控制系统中。

概括

当结构、传感器、控制设备和操作程序被设计为一个系统时，智能连栋温室就能发挥良好的作用。对于采购团队来说，最强有力的规范是从作物需求到传感器点、控制输出和平台记录的清晰地图。 NiuBoL温室监控设备可以通过工业通信接口和实际的现场部署选项支持该架构。
