基于传感器的水和肥料控制的智能农业灌溉系统指南

智能农业灌溉系统将灌溉从固定的时间表转变为可测量的控制过程。该系统通过读取土壤湿度、天气、作物阶段以及有时的养分状况来决定何时灌溉、灌溉多长时间以及何时停止。对于农场和灌溉承包商来说，这将水管理从经验驱动的操作转变为数据支持的操作。

所提供的项目概念很简单：当土壤太干燥时，系统增加灌溉；当土壤足够湿润时，就会减少或停止灌溉。从工程角度来说，价值来自于传感器、控制器、阀门、泵和现场管道之间的闭环。

项目背景及农业需求

农业消耗大量可用水，灌溉效率仍然是许多地区的一个主要问题。降雨后定时灌溉会浪费水，而人工观察可能会错过根区水分胁迫。智能灌溉通过直接测量田间状况来缩小这一差距。

水肥一体化又增加了一层。该系统无需按照习惯分别施水和施肥，而是可以监测土壤湿度、作物养分需求和灌溉施肥状况，然后控制水泵或加药设备。这提高了一致性并降低了劳动强度。

系统定位及主要组成

实用的系统包括土壤湿度传感器、可选的土壤温度、pH 和 EC 传感器、天气数据、控制器或 RTU、电磁阀、泵控制、过滤、管道、滴水或喷水设备以及管理平台。系统在前列天不需要很复杂，但架构应该允许按区域扩展。

现场控制器是决策点。它接收传感器数据，将其与阈值或程序进行比较，开始灌溉并记录结果。对于温室，该系统还可以与气候控制相协调。对于露地农场来说，降雨和土壤湿度更为重要。

通信和协议兼容性

当土壤传感器、EC/pH 传感器和控制柜必须一起工作时，RS485 和 Modbus RTU 非常有用。网关可以读取多点数据并通过4G或以太网上传。买方在订购前应确认传感器地址、电缆距离、阀门数量、控制器输出类型和平台要求。

无线通信对于分布广泛的农场也很常见，但应评估现场可靠性。电池寿命、太阳能充电、信号覆盖范围和网络中断期间的本地存储决定了系统在整个季节是否保持有用。

技术参数

应用场景及工程价值

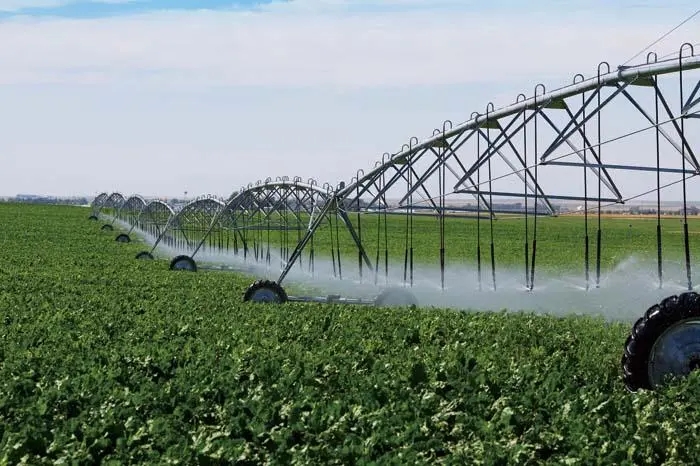

露天谷物或蔬菜农场

现场挑战： 需水量随降雨量、土壤质地和作物生长阶段而变化。

系统集成方案： 按代表性田块安装土壤湿度传感器，并按灌溉区安装控制阀。

用户价值： 农场可以根据根区赤字而不是固定日历进行灌溉。

温室灌溉施肥

现场挑战： 温室作物在不断变化的温度和光照下需要稳定的水分和养分输送。

系统集成方案： 将土壤湿度、EC 和 pH 传感与灌溉施肥控制和平台记录相结合。

用户价值： 操作员减少手动混合并保持灌溉决策可追溯。

果园灌溉

现场挑战： 木本作物的根系较深，各个区块的土壤湿度不均匀。

系统集成方案： 使用区域阀进行多深度或块级土壤湿度监测。

用户价值： 管理人员可以按块调整灌溉，而不是用同样的方式浇灌整个果园。

节水示范工程

现场挑战： 项目需要可衡量的节水证据和改进的调度。

系统集成方案： 使用传感器、控制器日志和流量记录来记录灌溉事件。

用户价值： 所有者获得用于报告、培训和以后扩展的数据。

选型指南

• 在选择传感器之前定义作物类型、根部深度、灌溉方法和区域数量。

• 以土壤湿度为基本控制参数；当施肥决策需要时添加 EC 和 pH。

• 确认控制器是否必须操作泵、阀门、肥料通道或仅提供警报。

• 在依赖自动控制之前检查管道压力、过滤和阀门流量。

• 索取接线图、Modbus 文件、平台截图和调试程序。

• 保持泵和阀门的手动超控，因为现场维护仍然需要本地控制。

防止过度规格的工程注释

智能灌溉系统不应仅作为一长串设备清单进行销售。如果一个农场只有简单的滴灌，并且只种植一种作物，施肥通道过多可能会增加操作的难度。如果农场有多种作物和区域，小型控制器可能会成为瓶颈。好的设计将复杂性与用户的实际管理能力相匹配。

重要的验收测试是真实的灌溉事件。操作员应该看到阀门正确打开、压力保持稳定、土壤湿度正确更新并且平台存储灌溉记录。该测试在系统移交之前发现了许多接线、命名和液压问题。

买家应定义的灌溉控制逻辑

智能灌溉项目应定义允许谁或什么开始灌溉。一些农场希望根据土壤湿度阈值进行全自动控制。其他人希望系统在操作员批准命令时推荐灌溉。这种差异会影响控制器选择、报警设计和用户权限。

该系统还应该定义降雨后会发生什么。如果土壤湿度已自然恢复，则应推迟灌溉。如果仅表面潮湿而深层土壤保持干燥，根区传感器可能仍需要灌溉。这就是为什么传感器深度和作物根部深度是工程决策，而不是次要的安装细节。

灌溉工程验收清单

• 平台中的每个阀门名称均与实际现场块匹配。

• 当设计区域打开时，泵流量和压力保持稳定。

• 灌溉后土壤湿度值发生合理变化。

• 手动操作可用于维护和紧急操作。

• 灌溉记录包括开始时间、停止时间、区域、流量或持续时间以及警报状态。

• 肥料剂量（如果包括）通过真实的 EC 或 pH 反馈进行测试。

智能灌溉创造真正价值的地方

在水资源有限、劳动力昂贵、农作物价值高或灌溉错误代价高昂的地方，其价值最强。对于小型低值字段，简单的传感器警报可能就足够了。对于温室、果园和大型示范农场，区域控制和平台记录通常证明更完整的系统是合理的。

编写有用的灌溉规范

买方应围绕区域和决策编写灌溉规范。该文件不应仅要求智能灌溉系统，而应说明作物类型、土壤类型、灌溉方法、区域数量、泵容量、阀门电压、管道压力以及是否包括灌溉施肥。这可以防止供应商引用与现场液压系统不匹配的控制柜。

阈值应写为调试值，而不是长期值。由于田间持水量、作物根系深度和当地土壤行为各不相同，因此在前列个灌溉周期后，土壤湿度阈值通常需要调整。实际项目为阈值调整和操作员培训留下了空间。

报价前需提供的信息

对于灌溉项目询价，买方应提供种植面积、作物类型、灌溉方式、面积数量、水源、水泵容量、管径、阀门电压以及是否需要施肥。如果缺少这些细节，供应商只能报价一个粗略的控制系统，后期现场修改的风险就会变高。

项目决策常见问题解答

问：智慧农业灌溉系统实际上控制什么？

答：它通过使用传感器数据、控制器逻辑、阀门、泵，有时还使用施肥设备来控制灌溉时间和持续时间。

问：哪个传感器最重要？

答：土壤湿度是核心传感器，因为它显示根区是否需要水。当需要养分或盐分管理时，添加土壤 EC 和 pH。

问：系统可以节水吗？

答：当传感器安装正确且阈值符合作物需求时，可以减少不必要的灌溉。结果取决于土壤、作物、灌溉方法和操作规程。

问：水肥一体化与灌溉自动化有何不同？

答：是的。灌溉自动化控制输水，水肥一体化还控制施肥剂量和营养液管理。

问：系统需要RS485吗？

答：当连接多个传感器或工业控制器时，建议使用RS485。在布线困难的地方可以使用无线节点。

问：灌区应如何设计？

答：区域应遵循作物类型、管道容量、土壤条件和管理区块，而不仅仅是土地面积。区域应足够小，以便泵和阀门系统能够提供稳定的压力和均匀的水分布。

问：买家购买前应检查什么？

答：检查水源、水泵流量、过滤、压力、阀门数量、通讯覆盖范围和维护责任。这些因素决定了控制系统是否能够真正按照设计灌溉田地。

问：系统可以在没有网络的情况下工作吗？

答：本地控制只要控制器支持即可。互联网主要用于远程查看、警报和平台记录。

问：项目交接应包括哪些内容？

答：传感器位置、阀门名称、阈值设置、接线图、平台登录、操作记录和维护说明应移交。

问：灌溉查询中应包含哪些信息？

答：询价内容应包括作物种类、田地面积、灌溉方式、面积数量、水源、水泵容量、阀门电压以及是否需要灌溉施肥。这些细节有助于供应商将控制器与液压系统相匹配。

概括

当传感器、液压系统和控制逻辑一起设计时，智能农业灌溉系统就非常有价值。最强大的项目不是设备最多的项目，而是土壤数据、泵容量、阀门分组和作物需求相匹配的项目。 NiuBoL 传感器和灌溉监测组件可以支持需要可测量水和肥料控制的农场、温室项目和集成商。
