饮用水中的残留氯：安全消毒监测的传感器选择

饮用水中残留氯，以通过处理厂和分配网络保持消毒。工程挑战不是完全去除氯，而是将其保持在受控范围内，以保护微生物安全而不过量剂量。

为什么饮用水要使用残留氯

氯被广泛使用，因为它可以有效且经济地杀死病原微生物。氯与细菌、有机物、还原性物质发生反应后，剩余的量称为余氯。

管网中的 残留水平有助于防止在通过市政管道、社区管网和储罐运输过程中再次污染。如果余氯过低，微生物安全风险就会上升。如果含量太高，味道、气味、刺激性和副产品问题就会增加。

游离氯、化合氯和总氯

游离氯包括 、- 和溶解氯形式。化合氯包括氯胺化合物，例如NH2Cl、NHCl2和NCl3。总余氯是游离氯和化合氯的总和。

采购文件应说明所需的价值。许多饮用水控制点注重游离余氯，而一些项目则要求总氯。选择错误的测量目标可能会引发验收争议。

在线氯传感器增加价值的地方

在线余氯传感器可用于工厂出口、配水网络点、瓶装水设施、游泳池、冷却循环水和水处理项目。传感器值可通过RS485 Modbus RTU发送至PLC、SCADA、记录仪或IoT网关。

由于氯行为受 pH、温度、接触时间和需水量的影响，因此氯传感器通常与 pH 和浊度监测集成。与单独的氯数值相比，这为操作员提供了更好的背景信息。

采购审核技术参数

应用场景

水厂出水口

现场环境挑战： 处理后工厂必须保持消毒残留。

系统集成方案： 安装在线余氯pH及流量数据。

交付的用户价值： 操作员可以控制剂量并保存水安全证据。

分销网络终端

现场环境挑战： 在水到达最终用户之前，残留的氯可能会分解。

系统集成方案： 在终端点或储罐部署监控。

交付的用户价值： 公用事业公司收到低残余风险的早期预警。

瓶装水或灌装线

现场环境挑战： 消毒控制必须稳定，无过量残留。

系统集成方案： 在灌装前和过程验证期间使用在线监控。

交付的用户价值： 质量团队获得过程控制的连续记录。

游泳池水

现场环境挑战： 氯过多会刺激使用者，而氯过少则会增加卫生风险。

系统集成方案： 将氯和 pH 监测与警报集成。

交付的用户价值： 操作员可以平衡卫生和舒适度。

余氯传感器选型指南

• 定义是否需要游离氯或总氯。

• 确认范围：低饮用水残留或较高的过程浓度。

• 检查样品流量、pH 范围和压力状况。

• 使用 RS485 Modbus RTU 进行 PLC 或远程平台集成。

• 计划参考比较和校准程序。

集成与维护注意事项

• 充分混合和接触时间后安装。

• 避免样品管线停滞和气泡。

• 当消毒性能很重要时，将氯与 pH 配对。

• 记录单位、警报级别和寄存器缩放比例。

• 根据水质和现场规定进行清洁和校准。

水厂和网络的控制逻辑

余氯控制应设计在测量点位置周围。在水厂的出口处，传感器有助于验证混合和接触时间后的剂量稳定性。在分配网络的末端，相同的值成为氯腐烂、管道污染、保留时间过长或水龄过大的早期预警。

实用系统通常将报警级别分为低残留、高残留和传感器维护情况。低残留警报可保护微生物安全，高残留警报可防止剂量过量，维护警报则提醒操作员检查样品流量、电极状况和校准记录。

为什么应包括 pH 和温度

由于次氯酸和次氯酸根离子之间的平衡发生变化，游离氯性能随 pH 的变化而变化。温度还会影响反应速度和传感器响应。没有 pH 和温度背景的 氯读数可能在技术上是正确的，但在操作上不完整。

为此，许多B2B项目将余氯与pH、浊度和流量监测结合起来。这为系统集成商的加药控制提供了更强有力的基础，并在出现水质投诉或异常消毒需求时为操作员提供更好的证据。

应避免的采购风险

最常见的采购错误是索要氯传感器，但未指定余氯、总氯、样品压力、pH 范围和输出接口。另一个常见问题是将传感器安装在水不代表真实过程的停滞点。

订购前，买家应确认是否需要流通池、箱体是否有RS485或4-20 mA输入、监控平台是否需要Modbus寄存器详细信息以及安装后如何进行校准。

实际设定点和控制边界

余氯控制应从监管目标开始，但工程设定值还必须考虑管道长度、水龄、温度、pH以及有机或无机物质的需求。在工厂出口处足够的 值在长时间停留后可能在网络终端处变得太低。

在传感器与计量设备相连的项目中，控制策略应包括报警上限和下限、传感器故障处理和手动验证程序。这可以防止控制器因采样管线堵塞、气泡或维护问题而过量加药。

如何指定氯测量点

好的测量点具有代表性的流量、稳定的压力、充分的混合以及加药后足够的接触时间。传感器不应安装在死角或新加入的氯未均匀混合的位置。对于终端监控来说，位置应该代表实际的网络风险，而不仅仅是方便。

流通池安装通常是在线余氯的可选，因为它有助于控制样品条件并使维护更容易。买方应确认现场是否能在传感器工作条件下提供稳定的样品流量。

公用事业公司、原始设备制造商和集成商的数据使用

对于公用事业公司来说，余氯数据支持消毒保证和配电网络监管。对于设备原始设备制造商来说，它可以集成到成套水处理撬装中。对于 IoT 积分器，RS485 Modbus RTU 输出可以构建带有时间戳警报的多点远程监控。

有用的项目文件应包括正在测量的氯种类、范围、单位、Modbus 地址、寄存器图、校准间隔、样品流量要求以及氯、pH 和温度读数之间的关系。

项目移交及长期运营

余氯项目不应仅通过成功的信号测试而结束。交接文件应记录采样点、流通池布置、校准液或参比方法、报警设置、Modbus 通讯设置和日常维护责任。

对于长期运行，买方应在前列个运行期间将在线数据与可信的现场或实验室方法进行比较。一旦本地关系得到确认，传感器数据对于剂量审查、网络监管和异常事件调查变得更加有用。

氯读数争议的常见原因

读数争议通常来自测量目标不明确、样本流量不稳定、pH 解释不正确或将在线数据与在不同点进行的手动测试进行比较。项目验收前应明确比较方法。

当传感器、采样点和手动参考对齐时，氯数据在日常操作中变得更容易保护，也更容易让远程监控人员理解。

这也是为什么工程图纸要标注准确的采样点，而不仅仅是仪器柜位置。

常问问题

问：饮用水中的余氯是什么？

答：残余氯是消毒反应后剩余的氯，用于通过储罐和分配网络维持微生物保护。

问：为什么配水管网中余氯不能为零？

答：零残留可能表明消毒保护丧失以及管网中微生物重新生长或污染的风险增加。

问：游离氯和总氯有什么区别？

答：游离氯包括活性氯物质，例如 和 -。总氯包括游离氯加上化合氯，例如氯胺。

问：在线余氯传感器应该安装在哪里？

答：应在充分混合和接触时间后安装在工厂出口、分配终端、储罐出口或工艺管线等代表性点。

问：为什么 pH 对于氯监测很重要？

答：pH 影响次氯酸和次氯酸根离子之间的平衡，从而改变消毒效果和氯读数的解释。

问：饮用水残留监测适合什么范围？

答：低量程监测（例如 0 至 2.000 mg/L）通常适用于饮用水残留控制，而较高量程则适合过程应用。

问：RS485 Modbus RTU 如何帮助氯工程？

答：RS485 Modbus RTU 允许氯传感器与 PLC、SCADA、RTU 或云网关连接，用于警报、记录和远程加药监控。

问：选择氯传感器之前必须确认哪些现场条件？

答：确认氯种类、pH范围、压力、温度、样品流量、安装方法、输出信号和校准要求。

问：余氯数据可以直接控制加药泵吗？

答：当系统包括稳定采样、验证设定点、故障处理和手动安全逻辑时，它可以支持剂量控制。

问：供应商在项目交接时应提供哪些文件？

答：供应商应提供量程、精度、接线、Modbus 寄存器信息、校准步骤、安装说明和维护计划。

概括

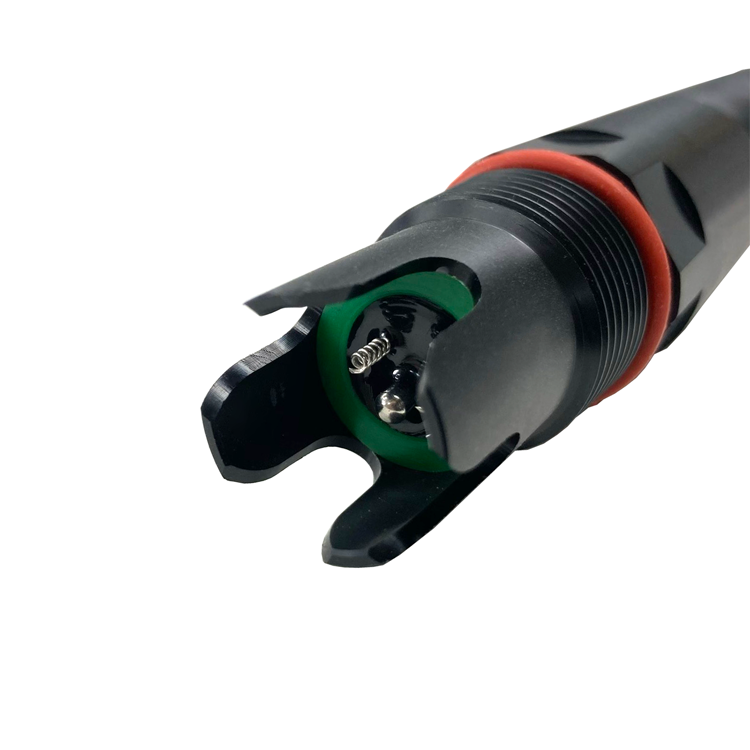

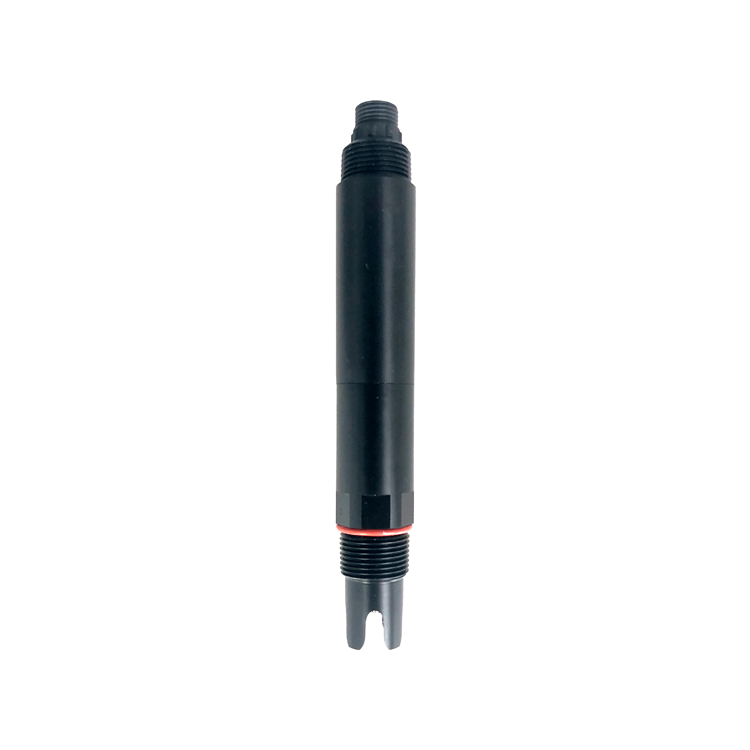

余氯监测支持安全饮用水和受控消毒。 NiuBoL NBL-WQ-CL 传感器为需要稳定氯数据的水厂、网络和过程系统提供数字集成。
