ORP 水质分析仪稳定 Modbus 监测和控制系统的安装说明

项目背景及行业应用需求

在工业用水项目中，ORP水质分析仪很少作为孤立仪器购买。 A系统集成商预计提供可测量点、稳定的信号路径、安装方法、调试记录和维护说明，供买方验收后使用。本文背后的原始技术材料重点关注参比电极行为、水温记录、结垢、存储、比较和维护实践。这些细节很重要，因为它们决定了 PLC 逻辑、SCADA 报告、IoT 仪表板和操作员决策是否可以信任现场数据。

买家包括水质传感器经销商、水产养殖公司、水处理承包商、设备原始设备制造商和工业采购工程师。他们的问题不仅仅是设备是否可以显示数字。他们需要知道传感器是否可以在真实水中运行、信号是否与其控制器兼容、范围是否与过程匹配以及供应商是否可以提供报价、接线和服务文件。

水质值受现场条件影响。温度、悬浮固体、电极污垢、流量稳定性、生物活性、消毒化学物质和电缆处理可能会改变读数或传输的可靠性。这就是为什么ORP水质分析仪维护、在线ORP传感器校准、RS485 Modbus ORP监测等项目搜索通常与废水处理自动化、冷却水氧化控制等实际应用相关的原因。因此，A 的采购决策应将测量原理、通信协议和现场维护视为一个工程包。

产品在监控系统中的地位

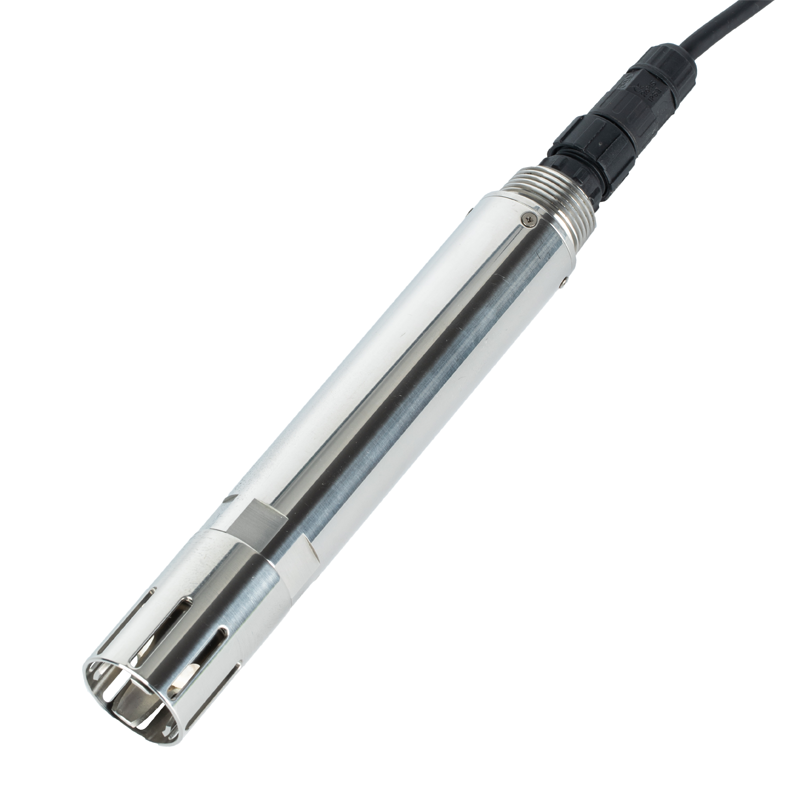

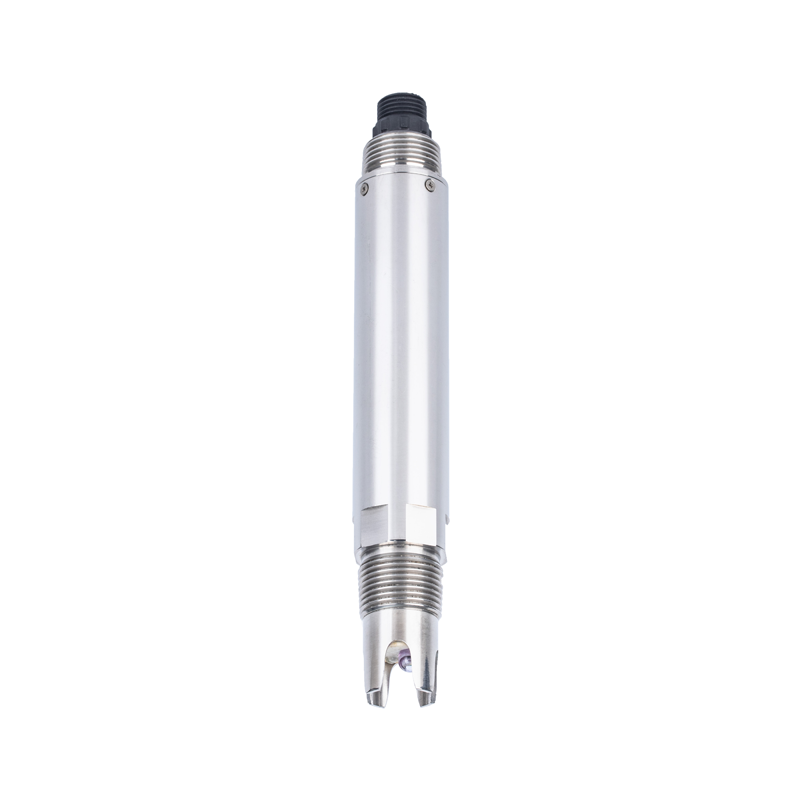

NiuBoL 设备或传感器包位于监控架构的数据采集层。它接触水样，将ORP水质分析仪转换成稳定的工程值，并将该值发送到PLC、、SCADA、RTU、数据记录器、本地控制器或工业IoT网关。然后，控制层可以生成警报、计算趋势、调整剂量、管理通气、存储合规性数据或传输远程站信息。

对于分销商和集成商来说，这个位置在报价过程中很重要。传感器只是交付系统的一部分。 A 完整的项目清单还应考虑安装支架、需要时的流通池、防水接线盒、屏蔽电缆、DC 电源、浪涌保护、Modbus 注册文件、校准耗材和维护通道。这使得工业买家更容易评估报价并减少调试纠纷。

通信和协议兼容性

RS485 与 Modbus RTU 广泛用于在线水质传感器，因为它适合工业控制柜和分布式监控站点。与短距离低压接口相比，RS485 支持更长的电缆运行、多点寻址以及与 PLC、RTU 和边缘网关的更可预测的集成。 Modbus RTU 还为自动化工程师提供了清晰的寄存器结构，用于缩放、轮询和诊断。

工业级兼容性需要的不仅仅是命名协议。设计时，确认设备地址、波特率、奇偶校验、停止位、寄存器映射、工程单位和轮询间隔。将传感器电缆与电机电源电缆和变频驱动器接线分开布线。室外站采用屏蔽电缆接地、防水端子处理和浪涌保护。如果旧版 PLC 卡需要模拟值，请仅为支持它的型号或配置指定 4-20 mA，并在调试期间根据 Modbus 值测试缩放。

对于IoT解决方案提供商来说，Modbus RTU简化了扩展。多个传感器可以共享一根不同地址的RS485总线，网关可以将pH、ORP、DO、浊度、EC、余氯等参数转发到云平台。将最终寄存器列表和接线图保留在项目文件中，以便买方以后可以维护或扩展站。

技术参数

主要参数工程解读

ORP水质分析仪的测量范围应围绕实际工作值和报警阈值选择。 更宽的范围并不总是更好的工程选择，因为低级别控制可能需要在设定点附近有更好的分辨率。例如，低浊度饮用水、余氯投加和溶解氧曝气控制都需要注意分辨率和重复性，而不仅仅是数据表的上限。

准确度应与样品条件和维护间隔一起解释。如果 A 传感器安装在停滞的角落、暴露于化学冲击、被生物膜覆盖或通过潮湿端子连接，具有适当精度的 A 传感器仍然会产生不良数据。相反，安装良好且具有记录校准的 RS485 传感器可以提供稳定的趋势数据，该数据对于过程控制比偶尔的手动读数更有用。

电源、功耗和防护等级影响远程站设计。 A 12 to 24 VDC，低功耗IP68传感器适用于户外IoT机柜和太阳能发电站，但机柜仍然需要稳定的电压、正确的接地、电缆应力消除和防水布线。电缆长度应在报价阶段确认，因为它会改变安装成本和可维护性。

应用场景

1. 废水处理自动化

现场环境挑战：自动化升级通常用连续信号代替手动检查，但旧机柜的 可能有限且接地噪声较大。

系统集成解决方案：根据需要，使用 RS485 Modbus RTU 进行数字轮询或可选模拟通道。记录标度、警报值和校准日期。

实现的用户价值：积分器可以提供可维护的控制回路，而不是仅显示的仪器。

2、冷却水氧化控制

现场环境挑战：冷却水中含有杀菌剂、缓蚀剂、结垢离子和温度变化。传感器材料和安装位置很重要。

系统集成方案：在稳定旁路或代表性循环点安装ORP或余氯监测，并有接地和防水接线。

实现的用户价值：该系统支持剂量调整、生物污垢控制和减少化学废物。

3. 化学计量系统

现场环境挑战：加药系统可能会产生局部浓度冲击，导致注射点附近的传感器读数不稳定。

系统集成解决方案：充分混合后在下游安装传感器，并在调试过程中通过抓取样品确认响应。

实现的用户价值：控制器接收可用的剂量反馈信号，而不是对短期化学峰值做出反应。

分销商、集成商和买家选择指南

从 ORP 水质分析仪的过程目标开始。如果目标是警报和合规性，请选择所需限值附近的测量范围，并确保趋势存储可用。如果目标是计量或通气控制，请优级考虑控制点附近的可重复性、响应时间、通信稳定性和易于清洁。如果目标是远程 IoT 站，请优级考虑低功耗、IP 保护、电缆布线和维护访问。

询价前说明水基质：清水、饮用水、池塘水、海水、工业废水、高盐水、氯化水、曝气混合液或化学工艺溶液。储罐、管道、流通池、电缆路线和控制柜的照片可帮助供应商选择正确的安装方法和输出配置。

对于经销商来说，保留常见水处理项目的标准RS485 Modbus型号，并在场地确认后报价定制电缆长度、流量池、安装支架或特殊外壳材料。对于工程承包商，请在物料清单中包含校准溶液、备用盖或膜、接线文件和调试支持。

系统集成注意事项

将传感器安装在水交换稳定的代表点。避免死区、大量沉积物堆积、直接化学剂量影响、强气泡区、光学窗口上的阳光直射以及无法安全到达清洁的位置。对于流通池传感器，保持稳定的流量并避免压力冲击或气穴。

电气调试时，记录Modbus地址、波特率、奇偶校验、寄存器映射、工程单位、比例因子、校准日期和比较读数。检查控制系统显示的单位是否与传感器数据表相同。如果多个传感器共享一条 RS485 总线，请在最终接线之前分配地址并保持总线拓扑简单。

对于ORP水质分析仪，维护保养应写入工程交接档案。定义谁清洁传感器、谁校准传感器、使用什么标准或比较方法、现场保留哪些备件以及维修后如何验证报警点。本文档帮助买家将 NiuBoL 视为面向系统的供应商，而不仅仅是组件供应商。

常问问题

技术问题

问：ORP水质分析仪在工业监控系统中测量什么？

答：它将水质状况转换为可以记录、报警和用于控制的工程值。该值应根据水的类型、温度、安装点和维护条件来解释。

问：为什么在线水质传感器可选RS485 Modbus RTU？

答：RS485支持长电缆距离、多点通信和稳定的机柜集成。 Modbus RTU 还为 PLC、RTU 和 IoT 网关工程师提供了清晰的地址设置和寄存器映射。

问：安装后应如何进行校准？

答：调试接线和电源，待读数稳定后再使用规定的标准或比较方法。在项目文件中记录校准日期、标准值、温度和技术人员姓名。

选择问题

问：测量范围应该如何选择？

答：以正常运行值和预期报警值为依据。当项目需要低浓度或接近控制设定点的更好分辨率时，避免仅选择最宽的范围。

问：4-20 mA 何时应与 Modbus 一起指定？

答：当现场具有传统 PLC 模拟输入模块、本地记录器或独立报警仪表时，指定模拟输出。当项目需要设备寻址、数字诊断或云网关集成时，请使用 Modbus。

问：一种传感器型号可以覆盖所有水体状况吗？

答：否。范围、材料、清洁方法、安装方法和样品流程必须与现场相匹配。池塘水、流通池氯监测和高固体废水有不同的要求。

采购和项目问题

问：询价中应包含哪些信息？

答：包括水类型、目标参数、预期范围、安装方式、电缆长度、电源、输出信号、控制器型号、通讯协议、数量和现场照片。

问：分销商和集成商应该索取哪些项目文件？

答：索取数据表、Modbus 寄存器表、接线定义、安装图、校准说明、维护间隔和备件推荐。

问：NiuBoL如何支持系统集成商？

答：NiuBoL可为水质传感器经销商、IoT解决方案提供商和工程承包商提供传感器选型、通信匹配、项目文档和产品配置支持。

最终总结

可靠的ORP水质分析仪项目是基于正确的测量原理、现实的参数选择、工业通信兼容性和可维护的现场安装而构建的。此处描述的 NiuBoL 配置支持 RS485 Modbus RTU 集成、低功耗  12 to 24 VDC 操作、IP 级现场保护以及面向项目的接线和校准文档（如果适用）。

对于水质传感器经销商、水产养殖供应商、废水处理承包商和工业买家来说，实用价值在于能够将水质要求转变为完整的监测点。当报价包含传感器范围、协议、安装方法、维护计划和集成文件时，买方对系统的安装、连接、维护和扩展更有信心。
