智慧路灯自动气象站：城市感知层气象数字化解决方案

一、智慧城市基础设施感知层重构

1.1 从孤立监控到网格部署的范式转变

传统的气象监测网络依赖于国家气象站和区域自动站的分级架构，站间距一般在几公里到几十公里，难以捕捉城市峡谷效应、热岛环流等微观气象过程。智慧路灯自动气象站通过将多元环境监测单元嵌入到最密集的城市基础设施网络——路灯杆中，实现了监测粒度的飞跃。

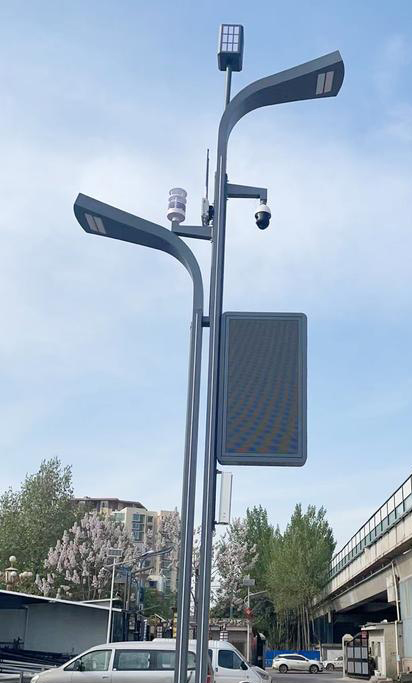

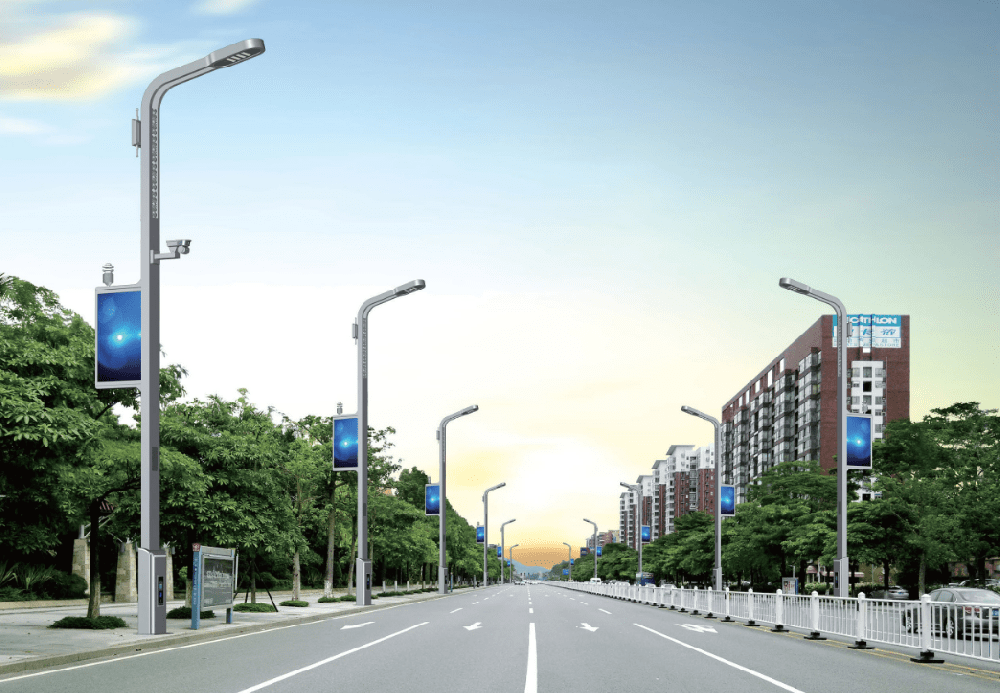

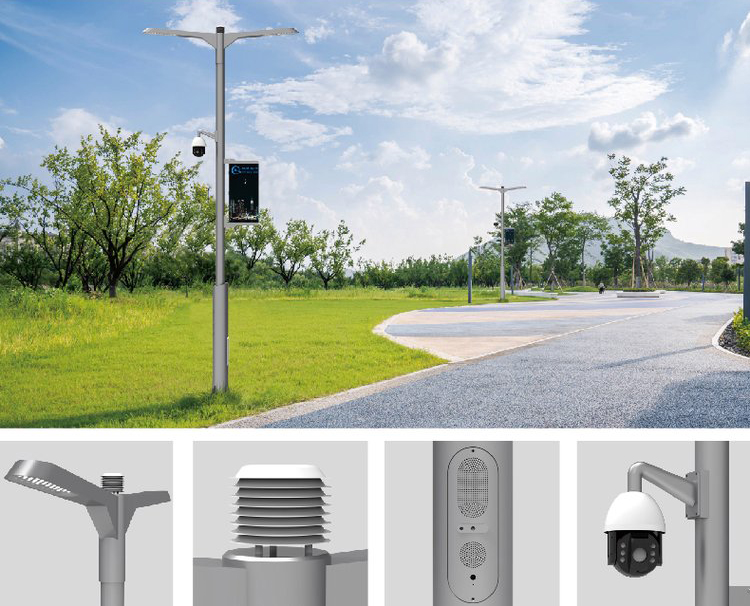

智慧灯杆作为综合性的IoT设备载体，通过其顶部安装空间和电源/通信条件为气象传感器部署提供工程可行性。典型的部署密度可以达到每500米至1公里一个监测节点，形成米级分辨率的城市规模环境感知网格。

1.2 技术集成的工程价值

对于系统集成商和项目承包商来说，智慧路灯气象站的核心商业价值体现在：

• 基础设施重用： 利用现有灯杆供电系统（AC 220V/DC12-24V）和通讯管道，避免征地和立杆成本

• 降低边际成本： 每点增量部署成本仅为传统气象站的15%-20%

• 运维协同： 与城市照明管理系统共享运维渠道，降低全生命周期成本

• 数据融合潜力： 气象数据与照明控制、安全监控和交通流量数据的空间登记

二.多元件传感器技术架构及工作原理

智慧路灯自动气象站的核心在于高度集成的多参数传感器阵列。下面详细介绍各传感单元的技术原理和工程选型要点：

2.1 温湿度监测单元

传感原理： 采用电容式湿度传感和带隙温度传感的集成芯片。湿敏元件为聚合物介电层；环境水分子的吸附改变介电常数，通过RC振荡电路将其转换成频率信号。该温度传感器利用Vbe电压的负温度系数特性进行热电转换。

技术参数： 测量范围-40℃~+80℃，精度±0.2℃；相对湿度0-100%RH，精度±2%RH。需要辐射屏蔽（百叶窗箱结构）以避免太阳辐射加热和直接降水影响，保证边界层大气的代表性。

2.2 风速风向测量单位

超声波风速计原理： 基于时差法，超声换能器沿三维正交方向排列。测量声波顺风和逆风传播的时间差Δt。无机械转动部件，启动阈值低于0.1m/，适合城市弱风环境。

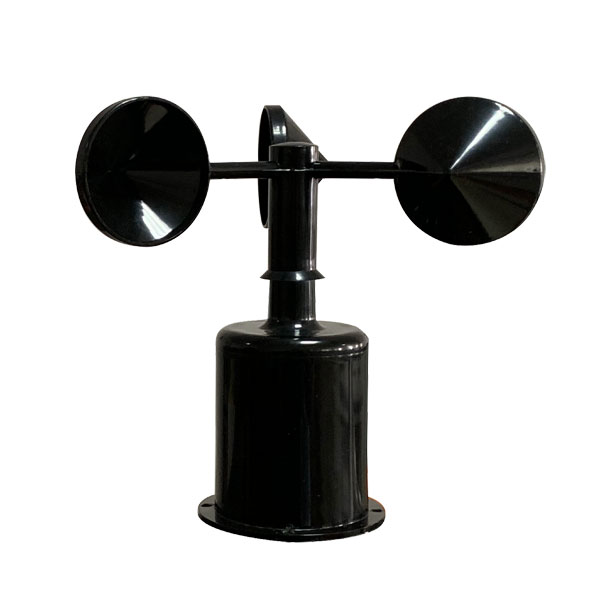

机械风速计： 一些项目使用螺旋桨风速计与风向标相结合，通过磁编码器输出脉冲信号。成本较低，但需要定期维护轴承，适合成本受限的大规模部署场景。

2.3 大气压力传感单元

压阻传感器： 利用单晶硅的压阻效应，在真空腔体背面沉积薄膜电阻，形成惠斯通电桥。大气压力导致薄膜变形，改变电阻率并输出mV级差分信号，该信号通过24位ADC转换为数字信号。范围 500-1100 ，精度 ±0.5 。

2.4 降水监测单元

翻斗式雨量计： 集雨器直径Φ200mm，降水通过漏斗汇聚到计量翻斗中。当积水达到0.1毫米/0.2毫米/0.5毫米降雨量时，桶的重心发生转移，触发干簧管磁力闭合，输出开关脉冲。双斗设计，实现自稳定快速排水，较大可测降水强度可达4毫米/分钟。

压电雨量传感器： 利用压电薄膜感知雨滴冲击动能，通过频谱分析区分降雨和振动干扰。无机械运动部件，适合在污染严重的城市环境中免维护运行。

2.5 照度和辐射监测

硅光电管照度计： 基于光伏效应，光谱响应范围380-780nm（可见光）。输出4-20mA或RS485信号用于智能路灯调光反馈控制，典型范围0-200,000 lux。

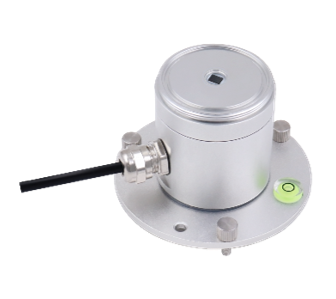

总辐射传感器（可选）： 热电堆原理，传感表面涂有高吸收率黑体涂层，测量280-3000nm波段的太阳总辐射（单位W/m²），用于城市热平衡研究。

2.6 5与空气质量监测

激光散射原理： 采用650nm半导体激光源；气溶胶颗粒通过测量室时产生米氏散射光，光电倍增管接收90°或前向散射光强度。根据粒子数和散射光强度之间的校准关系计算质量浓度（μg/）。需要鞘气系统以防止光学窗口污染，采样流量 1.0-2.83 。

三．通信架构和系统集成协议

3.1 边缘层通信接口

RS485总线架构： RS485作为工业现场应用中最成熟的差分串行通信标准，支持最远1200米的传输距离和每段32个节点的多设备拓扑。智能路灯气象站一般采用Modbus-RTU协议（主从查询-响应），默认波特率9600bps，8N1帧格式。

单总线/模拟接口： 一些简单的部署使用 4-20mA 电流环路来传输温度和湿度数据。

3.2 网络层传输方案

LoRa/LoRaWAN： GHz频段免许可运行，采用CSS扩频技术，接收灵敏度高达-148dBm。城市环境传输距离2-5公里，网关聚合数据通过4G/光纤回传。适合构建私有IoT网络，避免运营商数据费用。

4G/5G 蜂窝通信： 针对视频联动或高频采样（分钟级）场景，采用Cat.1/ LTE模组，支持TCP/IP透传或MQTT协议直连云端。 5G NR网络可以满足uRLLC（超可靠低延迟通信）实时触发极端天气预警的要求。

3.3 平台层数据融合

MQTT协议： 基于发布/订阅模式，气象站作为发布者向代理发送JSON格式的消息，包括时间戳、GPS坐标以及各种元素的值。

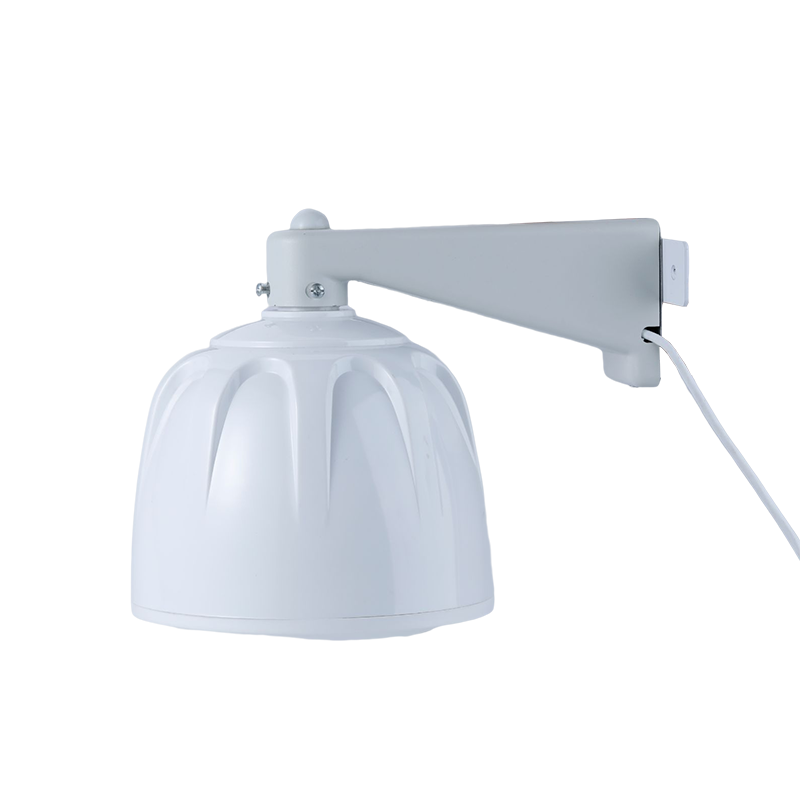

风速传感器	风向传感器	翻斗式雨量计传感器	大气温度湿度压力传感器	多合一气象站
太阳辐射传感器	紫外线辐射传感器	PM2.5 和 PM10 传感器	噪音传感器	四气体二灰尘传感器

四．典型项目部署及工程实施

4.1 智慧交通气象保障系统（高速公路场景）

项目背景： 山区公路弯道、桥梁、长下坡路段容易出现团雾、道路结冰等现象。传统气象站间距过大，难以捕捉当地小气候。

部署方案：

• 沿路线线性部署，间距为3-5 km，在事故多发路段密集至1 km

• 集成能见度计（透射式，范围 10-10000m）、路面状况传感器（远程或嵌入式）

• 通过工业级4G路由器通讯，VPN专网接入交警指挥平台

• 电源取自路灯电路，配有UPS不间断电源，确保雾天连续工作

4.2 城市热岛效应监测网络（中心城区场景）

项目背景： 特大城市需要评估建筑密度、绿地布局和热环境之间的空间相关性，以指导城市规划和能源调度。

部署方案：

• 依托10万+智慧灯杆资源，500m间隔网格部署

• 监测要素：气温、湿度、黑球温度（WBGT指数计算）、太阳辐射

• 数据通过LoRaWAN汇聚至区级网关，通过政务外网传输至城市大脑

• GIS平台生成实时热岛强度分布图（城郊温差空间插值）

V。 NiuBoL智慧路灯气象站解决方案架构

5.1 产品技术规格

NiuBoL智慧路灯自动气象站采用模块化设计理念，核心特点包括：

传感器阵列配置：

• 标准版：温度-湿度、风速-方向、气压、PM2.5、噪音、照度——七个参数

• 扩展版：增加了PM10、O₃、NO₂、CO、降雨量、紫外线等模块

• 所有传感器均支持热插拔更换，无需拆卸整个单元即可维护

电气和机械：

• 电源：DC 12-24V宽电压输入，功耗<5W (不包括加热)

• 防护等级：IP65等级，工作温度-30℃~+70℃

• 安装方式：兼容Φ60-120mm灯杆，快装支架支持30分钟单点部署

结论：

智慧路灯自动气象站正在从一个独立的监测设备演变成城市数字孪生系统的数据基础。对于系统集成商和工程承包商来说，其价值不仅在于硬件供应，还在于通过标准化的数据接口、灵活的通信架构和可靠的工程适配，降低智慧城市场景化部署的技术壁垒和集成风险。

NiuBoL致力于提供经过大型项目验证的环境感知终端，支持从方案设计、设备选型到平台集成的全流程技术服务。在精细化城市治理和气候适应性规划的双重力量驱动下，高密度、智能化灯杆气象监测网络将成为新型城市基础设施的标配。
