智能远程昆虫监测报告系统：昆虫监测设备工程安装及使用指南

NiuBoL NBL-IoT-SRPMS智能远程昆虫监测报告系统：完整的工程安装和智能使用指南

在智慧农业和数字植保项目实施中，NiuBoL NBL-IoT-SRPMS智能远程昆虫监测报送系统因其自动化程度高、工业级稳定性成为系统集成商和农业项目承包商的可选。本指南旨在为B2B合作伙伴提供从工程实施、系统配置、逻辑操作到故障排除的全面技术操作参考，确保设备在恶劣的现场环境下实现长期、精准的监控运行。

工业级设备标准及核心技术架构

NiuBoL NBL-IoT-SRPMS的研发和生产严格执行国家标准GB/ 24689.1-2009（植保机械——病虫害预报灯）。其核心架构基于全不锈钢结构，集光电传感、远红外热处理、4G无线通讯、Android嵌入式控制系统于一体。

系统可独立完成引虫、灭虫、干燥、拍照、投放、清洁昆虫的全流程。它还预留了RS485/232接口，可与气象监测、土壤湿度等IoT系统横向集成，为研究机构和农业管理部门提供多维度的生态数据支持。

土木工程施工及硬件安装规范

对于大型农业工程项目，基础施工的稳定性直接影响设备的使用寿命。以下是NBL-IoT-SRPMS的标准安装流程。

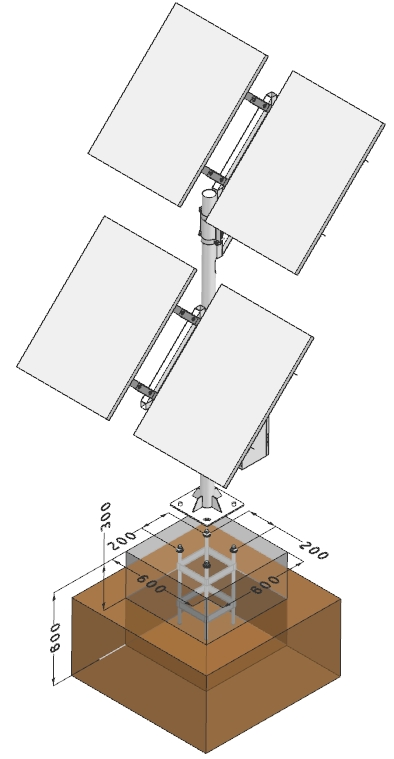

1、太阳能支架基础施工
若项目选择太阳能供电方案（400W太阳能板+200AH胶体电池），需搭建独立支架基础。
基础开挖： 预留地坑尺寸600mm×600mm，深度300mm。
地笼埋置： 采用地笼固定，螺栓长度突出水泥面30mm。要点：支架必须朝南，以较大限度提高光转换效率。
混凝土浇筑： 采用C20强度混凝土，总浇筑高度600mm（地下300mm，地上300mm）。
固定安装： 待基础完全干燥后，用M16螺母将组装好的支架固定。

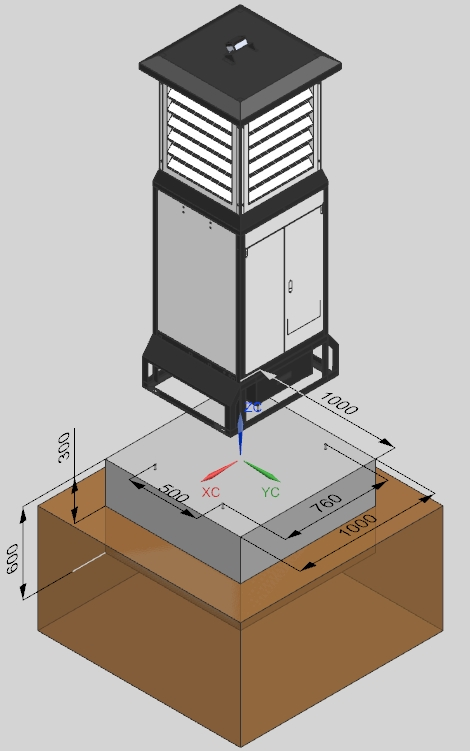

2、昆虫监测灯主机安装
主机基础要承受整机重量和风荷载，稳定性要求较高。
基础规格： 挖1000mm×1000mm×300mm预留坑。
定位和钻孔： 待混凝土充分干燥后，用冲击钻按中心距760mm×500mm打孔。
固定组件： 安装M12膨胀螺钉，确保垂直度。
整体吊装： 将NiuBoL预报灯主机与螺栓位置对齐，放置平稳，并加固。
安全提醒： 在雷雨多发地区，设备顶部必须安装避雷针，并按灯体上的接地标志完成接地。

交互控制和操作模式配置

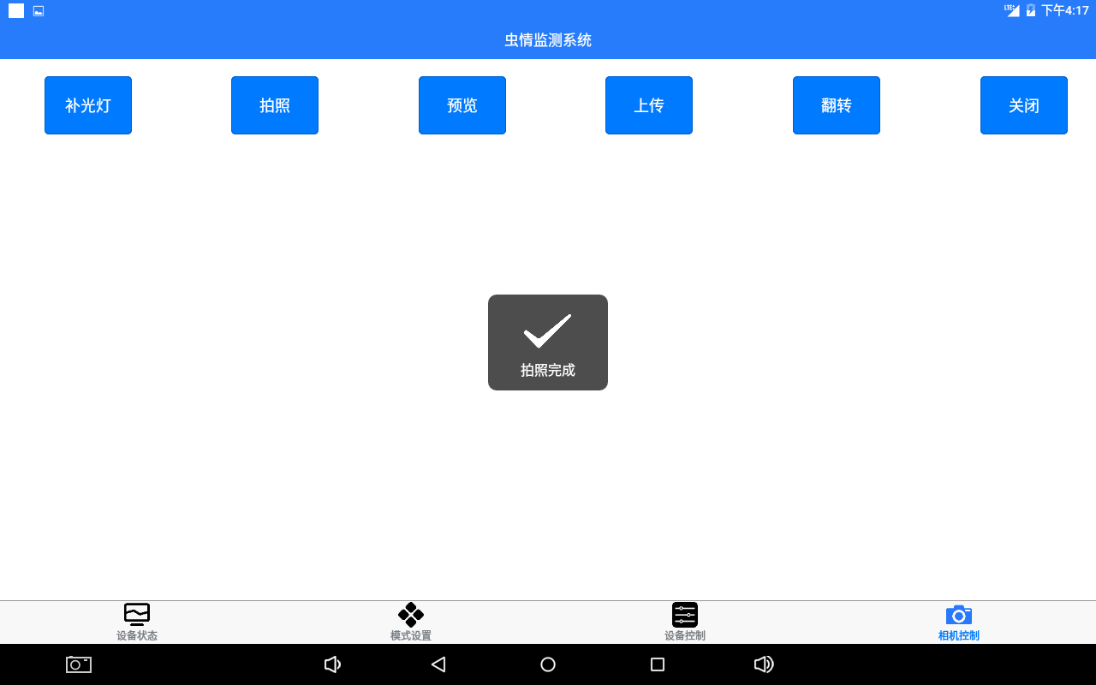

NBL-IoT-SRPMS配备10英寸Android工业级彩色触摸屏，支持多模式切换和参数定制。

1. 供电模式自检
AC 220V模式：打开主电源开关，在系统设置中切换至“AC电源”。
DC太阳能模式：切换至“DC电源”，保证电压输入稳定。

2、三种核心运行模式详解
时间控制方式： 用户可以根据目标害虫（如地老虎、棉铃虫）的活动模式定制最多 4 个工作周期。注：建议最短拍照间隔为20分钟，以配合远红外干燥时间周期。
光控模式： 系统实时监测环境光强度。当照度低于850Lux并持续30秒（黄昏）时，设备自动启动；当高于850Lux并持续30秒（黎明）时，进入待机状态。
控雨模式： 这就是系统的主动保护逻辑。当雨量传感器触发时，系统立即关闭引虫灯并启动排水机制，确保雨水通过百叶窗和专用通道排出，而不会进入精密处理室。

3. 手动调试模式
该模式专门用于工程验收和故障排除。在手动模式下，操作员可以独立控制：
昆虫引诱灯的开/关；
远红外处理室加热自检；
昆虫采集板的振动和步进电机电刷的清洁作用；
工业相机远程模拟摄影。

昆虫处理流程及AI识别逻辑

NiuBoL预报系统的技术障碍在于其能够“高质量、完整地”处理昆虫尸体。

• 吸引力和影响力： 昆虫被365-395nm波长的LED昆虫灯吸引，撞击5mm四面玻璃屏后落入昆虫漏斗中。

• 远红外线杀伤： 活昆虫进入处理室，红外线模块在 3-5 分钟内导致快速死亡。

• 高温干燥： 将干燥室加热至90℃并保持15分钟。这样可以保证昆虫不会腐烂、变形，为高清摄影创造了条件。

• 自动铺布： 振动装置将干燥的昆虫均匀分布在长方形的昆虫收集盘上。

• 图像采集： 12兆像素工业相机定时拍摄高清照片，并通过4G/以太网上传至NiuBoL IoT平台。

• AI识别与清理： 该平台利用AI技术自动识别害虫种类和数量，然后步进电机驱动毛刷清洁收集板，昆虫落入底部收集抽屉。

运维管理及注意事项

为保证NiuBoL预报系统在全生命周期保持高精度运行，运维团队应严格遵循以下流程：

• 方向对齐： 安装时，预报灯的正面必须朝东，以优化光控感应和捕获效率。

• 传感器清洁： 定期擦拭雨量控制传感器和光传感器探头，防止鸟粪或灰尘堆积导致故障。

• 玻璃屏幕清洁： 冲击屏上的污垢会降低透光率，应定期用湿布清洁。

• 环境搭配： 设置的工作间隔必须大于15分钟的烘烤时间，避免逻辑冲突造成虫子堆积。

• 天气警告： 如遇台风或特大暴雨，建议通过平台远程关闭，待天气好转两小时后恢复运行。

常见故障诊断与处理（常见问题）

作为系统集成商，掌握基本的故障排除能力可以显着降低售后成本。

买家的深入常见问题解答

问：NBL-IoT-SRPMS的AI识别库支持自定义扩展吗？
   答： 是的。该系统目前内置了1326种害虫识别模型。对于特定地区的稀有物种，集成商可以上传样本图像，我们的后端算法团队将进行标注训练和模型部署。

问：在没有4G信号的林区如何传输数据？
   答： 设备支持以太网接入。对于极其偏远的地区，可以与卫星网关配对或通过本地网络中继器访问主控制室。

问：设备断电后还能继续传输数据多久？
   答： 系统具有断电记忆功能。一旦恢复供电，它会自动处理停电前累积的昆虫并重新同步时间，以确保监测时间线保持不间断。

问：连续阴雨天太阳能发电表现如何？
   答： 选配400W太阳能电池板和200AH电池，即使在完全没有光照的情况下，系统仍可支持5-7天的常规运行模式。

问：设备外壳的耐腐蚀性能适应沿海盐雾环境吗？
   答： 设备采用不锈钢+镀锌喷塑双层防护工艺，满足工业级防腐标准，有效抵抗盐雾和酸碱环境。

问：拍摄到的昆虫样本可以保留供人工审核吗？
   答： 是的。处理后的昆虫尸体落入大容量的645×410×150mm底部抽屉中，可供人员定期取出进行实验室标本鉴定。

问：如何与现场气象站实现联动？
   答： 通过主机上预留的RS485接口，采用标准的Modbus协议，可以直接读取其他NiuBoL传感器的实时数据，并在Android终端同屏显示。

问：设备的功耗表现如何？
   答： 运行时峰值功率≤225W，待机功率仅≤15W，大大减轻了太阳能系统的负载压力。

问：支持远程固件升级吗？
   答： 是的。系统可以远程推送最新的识别算法和固件补丁，无需工程师到场。

问：设备的预期整体使用寿命是多少？
   答： 核心机械结构设计使用寿命不低于8-10年，电子元件在定期维护下可稳定运行5年以上。

概括

NiuBoL NBL-IoT-SRPMS智能远程昆虫监测报告系统以其严谨的工业设计、符合国家标准、对IoT集成的高度友好性，成为农业工程项目中的“标杆级”终端。通过标准化的基础建设、科学的模式配置、定期的专业维护，系统集成商可以为最终用户提供高可靠、准确的害虫预警平台。

在未来的精准农业布局中，NiuBoL将持续开放底层接口和算法能力，与全球合作伙伴共同推动植保工作数字化升级。
