简介：河流水位监测的技术博弈

在构建现代水文监测系统时，工程师面临的核心决策之一是：雷达与潜水式河流水位传感器——应该选择安装在桥梁上方的雷达水位计还是沉入河底的潜水式水位计？

河流环境复杂多变，存在流速波动、泥沙堆积、漂浮物冲击、洪水期冲击极端等特点。选择不当不仅会导致数据中断，还会带来高昂的后期维护成本。作为水质水位监测专家，NiuBoL基于数千个现场站的调查，呈现了这份深入的技术对比分析。

核心原则：非接触式与接触式

1.NiuBoL雷达水位传感器

NiuBoL采用成熟的77GHz~79GHz调频连续波技术。传感器安装在水面上方，发射高频毫米波并接收水面反射信号。

测量逻辑：传感器记录电磁波的往返时间或频率差，以计算传感器到水面的距离。

物理特性：非接触式测量。这意味着传感器与水体完全隔离，不受水质、pH 或沉积物的影响。

2. 投入式水位传感器

浸入式传感器基于静压平衡原理。其核心是扩散硅压敏元件，可将传感器上方水柱的静压转换为液位高度。

测量逻辑：压力P除以液体密度和重力加速度即可得到水位高度h。

物理特性：采用接触式测量。传感器必须长期浸没在河底，并用通风电缆将大气压力引入背面进行补偿。

雷达与潜水器：多维度深入比较

为了更直观地展示NiuBoL雷达技术的优势，我们从五个核心工程指标进行细分：

1、抗环境干扰能力

雷达类型：毫米波穿透力极强，基本不受雨、雪、雾的影响。由于它不与水接触，水中的沉积物、藻类、油污或腐蚀性化学物质对其没有影响。

潜水式：极度依赖水体环境。河流中的泥沙容易堵塞传感器的导压孔；藻类生长会包裹隔膜，导致测量漂移；洪水期间的漂浮物体对潜水传感器来说是“致命的打击”。

2. 测量精度和稳定性

雷达类型：NiuBoL 77GHz雷达提供毫米级（±1mm）精度，不受水温或液体密度变化的影响。

潜水式：精度受水温波动和水体密度（如泥沙含量变化）影响较大。长期浸泡会导致膜片弹性疲劳，产生零漂，需要定期进行工厂校准。

3. 安装与安全

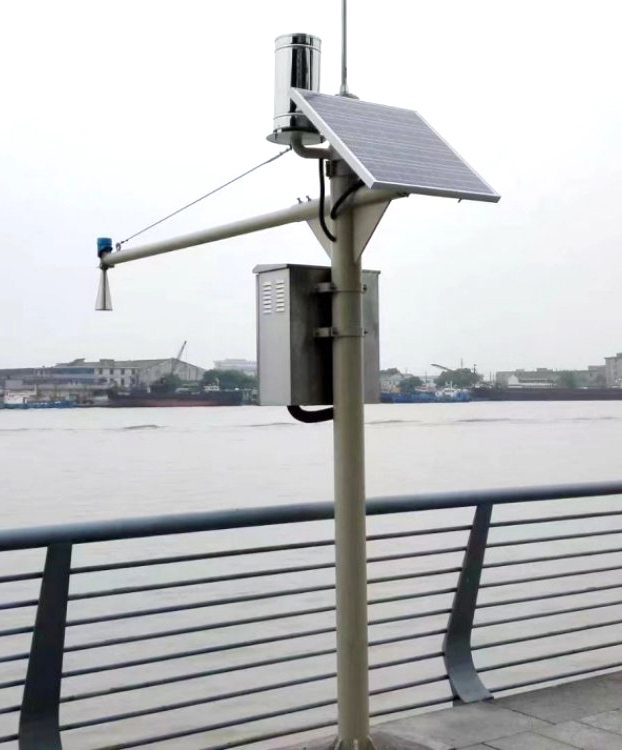

雷达类型：安装在桥或延伸臂支架的下侧。洪水发生时，传感器远离湍流水流和漂浮物，设备安全性极高。

潜水式：必须固定在河底或侧壁。洪水时期常常伴随着严重的冲刷，使得传感器很容易被冲走、掩埋或被倒下的树木砸碎。

4. 维护费用

雷达类型：接近“零维护”。由于没有易损件，不接触污染物，通常只需定期检查安装支架是否牢固即可。

潜水式：维护成本高。需要定期手动潜水来清洁探头上的附件并检查通风电缆是否潮湿或破损。

5、施工难度

雷达类型：无需接触水面；通过支架直接固定在河岸或桥梁上，施工风险低。

潜水式：需要考虑探头固定、通风走线、防雷、防浪涌等，施工相对复杂。

NiuBoL雷达水位计技术优势

在河道雷达水位传感器与潜水式水位传感器的竞争中，NiuBoL产品凭借以下特点脱颖而出：

• 超窄光束角（8°）：能量高度集中，有效避免河岸、桥墩等干扰回波，即使在狭窄河道也能保证准确测量。

• 超大范围（65m）：无论是浅滩还是深谷水库，一种解决方案覆盖所有场景。

• 极小盲区（15cm）：解决传统雷达无法近距离测量的痛点，即使在低水期也能保持连续数据。

• 工业级保护 (IP67)：结合一体式镜头设计，防尘防水，无惧户外极端气候。

水位传感器应用场景适配建议

必须选用雷达水位计的场景

• 山洪预警：水位升降较快、泥沙含量极高的环境。

• 城市洪水监测：地下通道、涵洞等需要高可靠性和长期无人值守的场所。

• 大江河主航道：范围大、安装位置高的场景。

• 通航河道：水中不允许有障碍物的环境。

可以选择投入式液位计的场景

• 地下水观测井：空间极其狭窄，水质清澈。

• 人工景观池：水位波动最小，人工维护方便。

• 预算极其有限的临时监测站。

应用价值的深入思考

选择NiuBoL雷达水位计不仅仅是购买一个传感器而是为整个监测系统购买“数据保险”：

• 决策支持价值：在洪水危急时刻，由于雷达传感器安装位置较高，可提供最新消失且最稳定的水位曲线，为疏散决策提供宝贵的时间。

• 生命周期价值：虽然投入式水位计的初始购买成本较低，但其频繁的更换和人工维护成本通常会在2-3年内超过雷达水位计的总拥有成本。

• 智能集成价值：NiuBoL支持标准RS485（Modbus）协议，无缝连接各种远程终端单元（RTU），实现智能运维。

常问问题：

问：雷达波会受到河面上雾的影响吗？
答：NiuBoL采用的77GHz高频毫米波具有出色的透雾能力，影响远小于超声波解决方案。

问：河水流速快，雷达信号会被“带走”吗？
答：这是一个常见的误解。雷达波以光速传播，水流速度对其几乎没有物理偏移。 NiuBoL的算法有效平滑波浪引起的波动，输出稳定的平均水位。

问：潜水式水位计电缆进水怎么办？
答：潜水式传感器依靠通风电缆来平衡大气压力。一旦电缆受潮并且水蒸气进入传感器内部，就会导致长期性电路损坏或测量误差。这就是河流监测建议转向非接触式雷达的原因。

问：在寒冷地区，冬季河面结冰对雷达和潜水测量有何影响？
答：这是一个非常关键的区别。潜水传感器在结冰过程中面临着巨大的风险——冰层的静压和膨胀力很容易压碎压力膜片，导致设备损坏。 NiuBoL雷达水位计安装在冰面上方，通过发射电磁波进行测量，可以准确测量冰面高度。如果需要水下深度，则需要算法配合或者具体修正，但设备本身完全不受冰冻物理损伤的影响。

问：NiuBoL雷达水位计的8°窄波束角在实际安装中有多重要？
答：波束角决定雷达波的“照射范围”。在许多河流监测点，往往存在突出的树枝、河岸斜坡或桥墩。如果波束角太大（例如24°或30°），雷达波将撞击这些静态障碍物并产生干扰信号（虚假回波）。 NiuBoL将光束角压缩至8°，就像将宽光束手电筒变成聚焦激光一样，更有效地集中能量，避免干扰物体，让安装地点选择变得极其简单。

问：如果河面有大量泡沫、浮萍或波浪较大，NiuBoL雷达能否准确测量？
答：是的。 NiuBoL 77GHz雷达水位计内置成熟的数字信号处理算法。对于剧烈波浪，系统自动进行多次采样并计算加权平均值，以滤除瞬时波动。对于泡沫或浮萍来说，由于水的介电常数远大于空气和泡沫，77GHz高频信号具有优异的穿透力和分辨能力，即使在复杂的水况下也能识别真实的液面反射层，保证毫米级数据的稳定输出。

概括

在雷达与潜水式河流水位传感器的技术比较中，结论很明确：雷达水位传感器是未来的选择。

尽管潜水式水位计在封闭、清洁的小型水体中仍占有一席之地，但在开放、复杂、高可靠性的河流水文监测中，NiuBoL雷达水位传感器以其非接触式设计、毫米级精度和近零维护的特点，成为保证水利数据安全、精准的较好选择。

想要了解更多有关 NiuBoL 如何协助您的河流监测项目的信息？请联系我们的技术专家，获取适合您特定工作条件的选型建议和安装解决方案。
