雷达物位计选型指南：不同工况的精准匹配策略

NiuBoL雷达物位计选型指南：不同工况的精准匹配策略

在石油化工、能源电力、食品制药、环境水处理、冶金矿山等领域，液位测量直接影响生产安全、过程稳定性和经济效益。雷达液位计基于非接触或接触电磁波测量原理，具有量程宽、精度高、抗干扰能力强、免维护周期长等优点，是工业自动化液位监测的主流解决方案。然而，实际工况差异很大：从装有低粘度油品的常压大罐到装有高粘度树脂的高压反应釜，从布满灰尘的固体料仓到带有重蒸汽的发酵罐。不同的环境对雷达波传播方式、介质兼容性、抗干扰能力等要求完全不同。正确选型可长期稳定运行；不正确的选择可能会导致信号丢失、测量漂移甚至安全隐患。

雷达物位计选型的核心逻辑

雷达物位计选型的本质是“工况参数与产品特性”的精准匹配。关键决策因素包括：

• 介质性质：液体/固体、介电常数、粘度、腐蚀性、是否结晶/粘附/气泡/含有固体颗粒

• 容器结构：开/闭、直径大小、是否有搅动、内部障碍物的分布

• 工艺条件：温度范围、压力额定值、粉尘浓度、蒸汽/油雾量

• 测量要求：范围、精度、响应时间、是否需要接口测量、安装位置限制

• 维护与安全：是否允许接触介质、防爆等级、维护窗口

NiuBoL的四种主流类型各有侧重。下面详细介绍了它们的核心特性和最适合的工作条件。

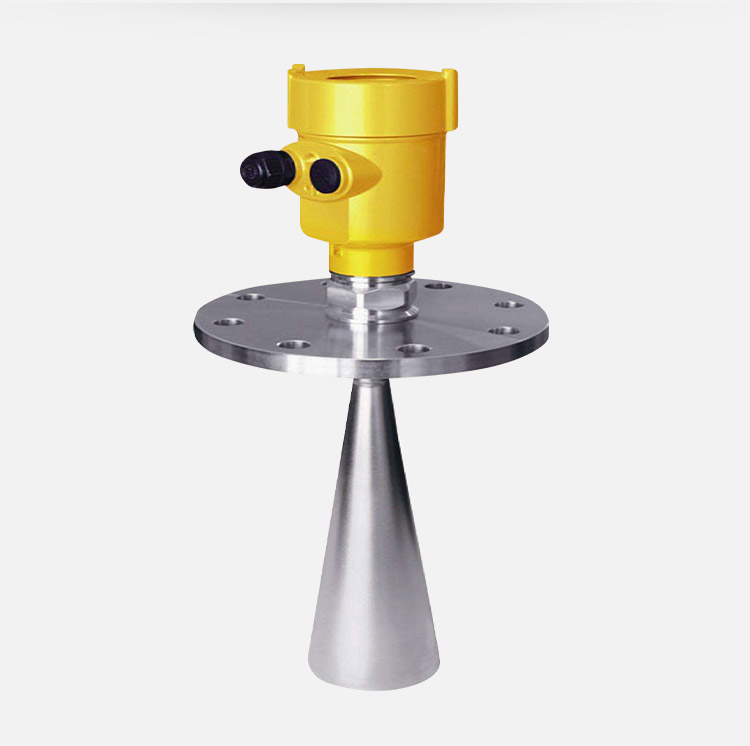

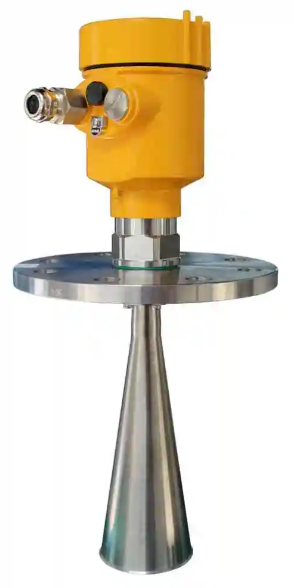

高频雷达物位计（非接触式）

核心技术特点

NiuBoL高频系列主要使用26GHz和80GHz频率。 80GHz产品波束角极小（约3°~4°），能量高度集中，适用于复杂的罐体环境； 26GHz波束角适中（约8°~10°），性价比更高。非接触式测量，无机械磨损，不受介质密度/粘度/温度/压力大幅波动影响，典型精度±3~5mm，量程可达0.3~120m。

最适合的工作条件

• 介质：中低粘度液体（≤500 ·），如汽油、柴油、原油、污水、稀酸/碱溶液、化学溶剂等；流动性好，无严重粘附颗粒/粉状固体（如谷物、水泥、煤粉）。

• 容器：大中型储罐（直径≥3~5m）、露天池塘、常压或中高压密闭罐。

• 环境：粉尘浓度低（≤10 ），非浓蒸汽/雾气，允许有少量固定障碍物（必须避开光路）。

• 典型场景：原油储罐区、污水处理调节池、食品原辅材料储罐、煤化工原料筒仓。

不推荐场景

高粘度易粘附介质（如沥青、蜂蜜）、极高粉尘或浓雾环境、小直径储罐（<1m) or areas with dense agitators.

导波雷达物位计

核心技术特点

电磁波沿着导波棒或电缆传播，几乎不受外界环境干扰。 NiuBoL导波系列支持-196℃~450℃宽温度范围，压力可达40MPa，量程0.3~30m，精度±3mm，可测量高粘度（≤20000 ·）、易结晶、高腐蚀性介质。

最适合的工作条件

• 介质：高粘度液体（如沥青、糖浆、树脂）、易结晶介质（尿素熔体、烧碱溶液）、浓酸浓碱、含砂污水、泥浆；散装/高湿度固体材料。

• 容器：小直径罐体、搅拌反应釜、高压密闭容器、内部结构复杂的罐体。

• 环境：高粉尘、重蒸汽、泡沫、强湍流条件。

• 典型场景：聚合反应釜、糖浆储罐、浆液池、煤化工高压釜、冶金渣罐。

不推荐场景

极易粘附且难以清洗的介质（如强粘性粘合剂）、含有大量硬质颗粒的介质（易冲击导波体）、严格要求零接触污染的超纯介质。

同轴导波雷达物位计

核心技术特点

在导波雷达的基础上增加外套管，形成同轴结构，电磁波在环形空间传播，信号更集中，抗干扰能力更强。 NiuBoL同轴系列精度可达±1mm，支持极低介电常数介质（εr≥1.6），温度-200℃~400℃，压力可达60MPa，特别适合界面测量和微米级测量。

最适合的工作条件

• 介质：低介电常数液体（液化气、丙烷、轻烃）、高纯化学品、液-液界面（油-水、油-溶剂分层）、微观层面。

• 容器：小口径高压储罐、计量罐、实验室反应釜、界面分离器。

• 使用环境：高温高压、强腐蚀、易挥发/凝结介质。

• 典型场景：LNG储罐、医药原料罐、电子级溶剂罐、原油脱水界面测量。

不推荐场景

含有大量颗粒/纤维的介质（易堵塞环形空间）、大范围测量（量程一般≤10m）、极高粘度介质。

旁路同轴导波雷达物位计

核心技术特点

介质通过旁路管引出，同轴导波探头安装在旁路管内，完全隔离主容器内的复杂情况。 NiuBoL旁路系列继承了同轴高精度（±1mm），具有最强的抗干扰能力，可单独拆卸探头进行维护而无需停机。

最适合的工作条件

• 介质：强烈搅拌/湍流液体、含有大量泡沫/气泡的介质、高粘度+强粘附介质、易架桥固体。

• 容器：强烈搅拌的反应釜、大直径不规则罐体、内部障碍物密集的罐体。

• 环境：极端粉尘、浓雾、介质波动剧烈。

• 典型场景：发酵罐、涂料搅拌釜、聚合反应釜、冶金高炉液位、矿浆浓缩池。

不推荐场景

旁路管中介质容易结晶/堵塞、安装空间极其有限、介质泄漏风险极高且不允许旁路的情况。

四款核心参数对比

雷达物位计的推荐选择流程

1. 详细审查工况参数（介质、容器、环境、要求）

2. 根据介质粘度、介电常数、搅拌/粉尘条件初步筛选类型

3. 验证温度/压力/防爆等级与安装空间的匹配

4. 考虑维护便利性、经济性、防腐涂层优化等细节

常见选择误区提醒

• 盲目选择最高频率：80GHz在高粉尘环境下优势有限； 26GHz 通常更经济

• 忽略介电常数：对于液化气和轻质烃等低 εr 介质，优级考虑同轴导波

• 搅拌槽选择非接触式：搅拌叶片挡住横梁，容易产生波动；选择导波或旁路

• 高粘附力介质的强制接触型：可能会适得其反；定期清洁的高频雷达有时更合适

常问问题：

高频雷达和导波雷达哪个更稳定？
这取决于工作条件。高频雷达在洁净、大水箱、低干扰场景下更加稳定；导波雷达在高粉尘、搅动、泡沫、高粘度等复杂条件下表现更加可靠。

80GHz雷达一定优于26GHz吗？
未必。 80GHz波束角小，盲区短，适合小型坦克或有障碍物的场景； 26GHz在中等粉尘或蒸汽环境下穿透力更强、衰减更小。

液化气储罐必须使用同轴导波雷达吗？
建议优级考虑。液化气体介电常数较低（εr≈1.6~1.8），普通高频雷达信号较弱，同轴结构可显着提高信噪比和测量稳定性。

如何避免搅拌反应釜内雷达液位计波动？
优级采用导波或旁路同轴导波雷达；如果必须使用高频雷达，请优化安装位置，设置更长的平均时间滤波，并避开搅拌器叶片波束路径。

高腐蚀性介质如何选材？
探头/导波体选用全PTFE或哈氏合金C-276材质；旁路同轴结构可以进一步减少主容器内易腐蚀部件的暴露。

旁路管雷达是否会增加泄漏风险？
常规产品采用高标准法兰连接+旁路管多重密封，泄漏风险可控；然而，在剧毒、高压、高挥发性介质中，需要进行评估和加强监测。

结论

雷达物位计的选择没有绝对的优劣之分，只有“最合适”的搭配。 NiuBoL全系列涵盖了从常规储罐到极限反应釜的各种工况。通过明确定义介质性质、容器特性和工艺条件，结合四种类型的技术差异，可以实现稳定测量、最少维护和较好成本效益水平的解决方案。正确的选型不仅能保证生产安全和工艺连续性，还能显着降低长期运行和维护成本。如果您面临特定的工况选择挑战，请随时提供详细的参数——NiuBoL的技术团队可以为您定制较好的解决方案，帮助工业过程控制变得更加精确和可靠。
