深度解析：NiuBoL雨量计如何准确测量降雨量？

雨量计的定义及核心应用价值

什么是雨量计？

雨量计是一种专门的气象水文仪器，用于测量特定地点和时间的液体降水量。它将自然降雨量转换成可测量的物理信号（如开关信号、电流、电压或数字信号），用于远程传输、记录和分析。

NiuBoL雨量计（NBL-W-DRS型）严格按照SL61-2003、GB11831-89等国家/行业标准制造，具有高精度、高可靠性。

雨量计的核心应用价值

雨量计是建设水文自动报告系统和野外站的关键设备。他们的数据广泛用于：

• 防洪和水资源管理： 为防洪、供水调度和水库管理提供核心降雨量和强度数据。

• 气象观测： 远程测量降水强度和起止时间，为天气预报和气候研究提供基础数据。

• 农业、林业和生态学： 监测区域降水以指导作物灌溉和生态评估。

NiuBoL翻斗式雨量计工作原理及结构

工作原理：降雨→机械→电信号转换

NiuBoL雨量计主要采用翻斗原理——一种可靠的机械结构，可将降雨量转换为脉冲信号。整个过程涉及四个关键阶段：

1. 收集与融合： 雨水通过集水口（直径⌀200±0.6毫米）收集并流入汇流漏斗。

2. 流量调节（缓冲）： 漏斗下方的节流管将不同强度的自然降雨调节成相对均匀的流量。有些型号包括一个上部翻斗作为缓冲器，以减少不同降雨强度引起的测量误差。

3. 计量和小费（核心）： 调节后的水进入测量翻斗——一种机械双稳态结构。当储存的水达到预设值（例如0.1毫米降雨量，相当于3.14毫升）时，水桶在自重作用下立即倾翻，将水排入排水系统。

4. 信号输出： 每个尖端都会使所附的磁铁经过簧片开关（干簧管）。磁场使簧片开关瞬间闭合，产生一个脉冲信号。

因此， 每个脉冲代表 0.1 毫米的降雨量。总降雨量通过计数脉冲来计算；降雨强度（0-4 毫米/分钟）根据单位时间的脉冲频率计算得出。

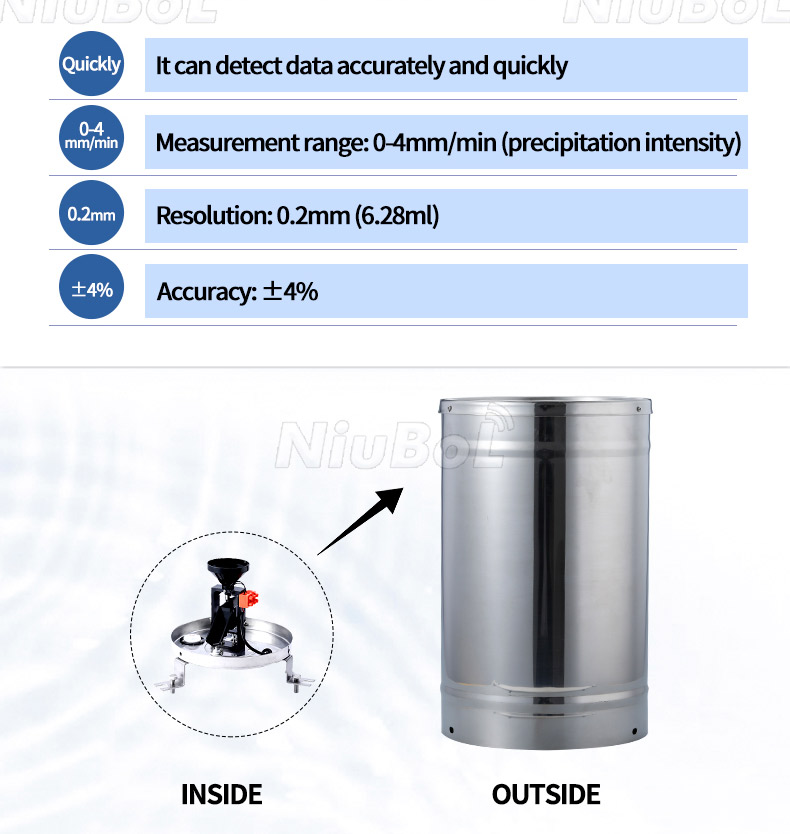

NBL-W-DRS雨量计主要结构

• 集水口：接收降雨

• 水库/汇流漏斗：收集和引导水

• 节流管：调节流量并减少误差

• 计量翻斗（核心）：进行定量计量和翻斗

• 磁铁和簧片开关：将机械运动转换为电信号

• 外壳和底座：提供保护和安装支撑

NBL-W-DRS 技术规格和多种输出格式

NBL-W-DRS技术参数概述

NBL-W-DRS的多种输出格式

• 开关信号（脉冲）： 原始输出，最直接，易于统计

• 电压输出（0–2.5V/0–5V）： 模拟信号，通常由数据记录器转换

• 电流输出 (4–20 mA)： 工业标准，抗干扰强，适合长距离传输

• 数字输出（RS485）： 数字/网络监控系统的理想选择，可以同时传输多个参数

NBL-W-DRS雨量计使用及维护注意事项

正确的操作和维护是长期稳定运行和测量精度的基础。

日常使用及操作标准

• 收集口清洁： 确保没有灰尘、树叶或碎片堵塞端口和漏斗，影响收集效率。

• 排水和堵塞管理： 关机前或室内测试后，应将水彻底排干，并立即重新插上插头，防止丢失并保证室外防水。

• 电源管理（针对电池型号）： 现场测试时确保电池电量充足。长时间不使用时，如果电池充满，请拔掉适配器适配器，以免过度充电。

精度保证及维护要点

• 翻斗和内腔清洁： 室内校准/测试后，清洁并干燥仪表。桶壁上的水滴或污垢会影响重量平衡并降低准确性。

• 水质要求： 使用干净的水进行静态测试。在自来水水质较差的地区，应使用纯净水，防止杂质污染腔体，影响寿命和精度。

• 定期校准： 尽管在工厂进行了严格验证，但建议每年进行静态和动态校准，以保持 ±4% 的精度。

常见问题解答

Q1：0.1毫米分辨率是什么意思？
答：是指每0.1毫米的降雨量（相当于3.14毫升的水）产生一个脉冲信号，这是水文学、气象学中标准的高精度分辨率。

Q2：翻斗式雨量计可以测量降雪量吗？
答：标准型NBL-W-DRS（0-60℃）只能测量液体沉淀。为了测量降雪量，需要加热版本首先将雪融化成水。

Q3：RS485与脉冲输出有什么区别？
答：脉冲是原始开关信号，需要外部计数和时间戳。 RS485 是数字式的 - 仪表内部计算降雨量/强度并通过数字消息传输。

Q4：如果降雨强度超过 4 毫米/分钟会发生什么？
答：超过上限时，铲斗可能排水速度不够快，导致溢出或延迟倾翻，导致读数不足。

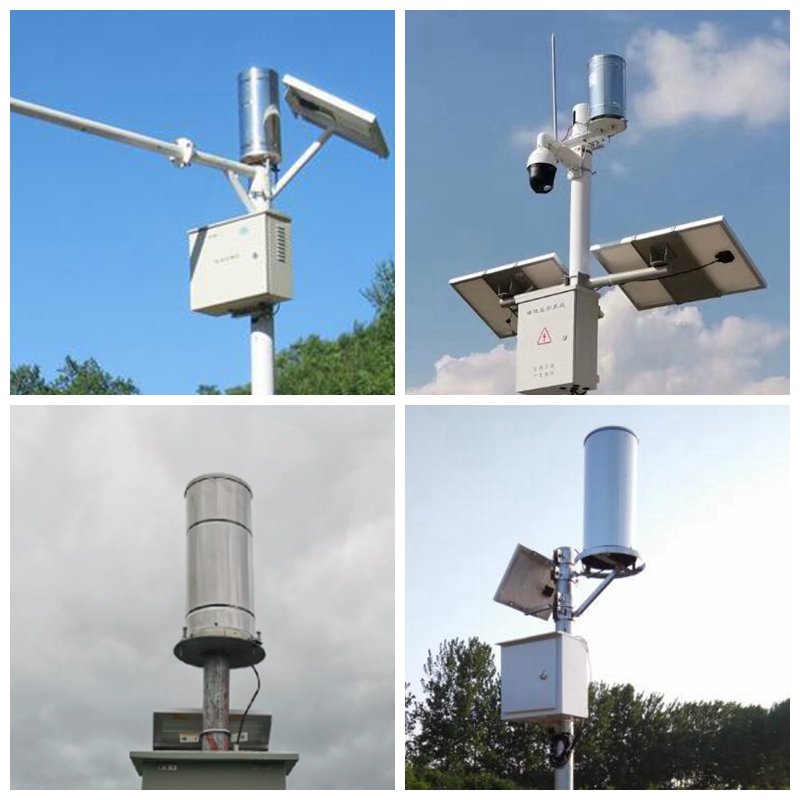

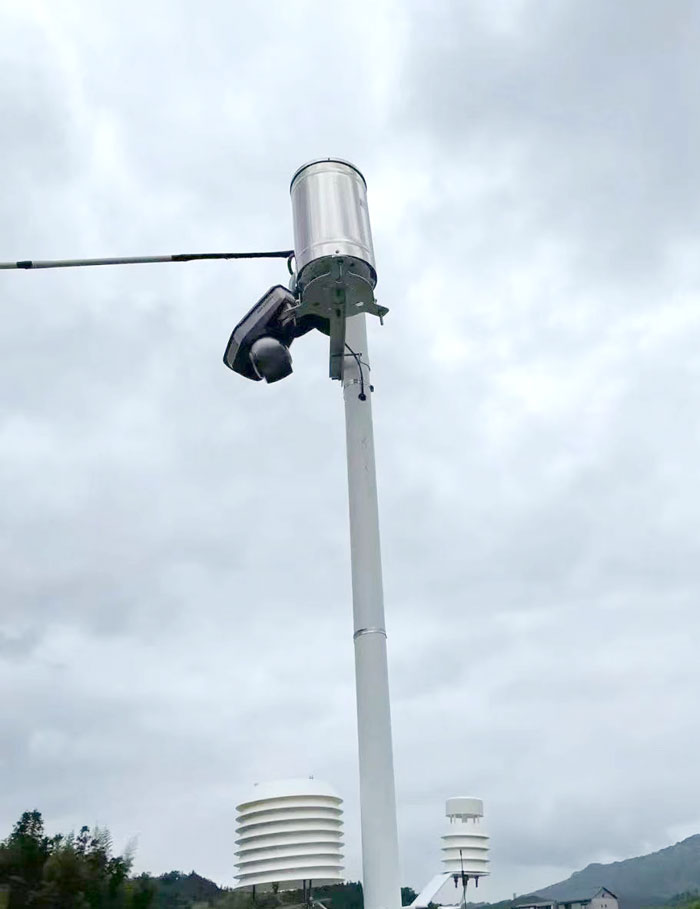

Q5：雨量计应该安装在哪里？
答：在开阔、平坦的区域，收集口高于地面。确保端口周围 45° 锥体范围内没有高大障碍物（树木、建筑物），以避免屏蔽或气流干扰。

Q6：±4%精度是什么意思？
答：是指在2毫米/分钟强度的静态实验室测试中与标准值相比的较大允许误差（±4%）。室外动态精度还受风、温度等影响。

Q7：翻斗卡住如何排除？
答：关闭电源并检查腔体和轴内是否有污垢、晶体或异物。用少量纯净水进行测试，以验证倾斜是否平稳、平衡。

Q8：对于长电缆传输，我应该选择哪种输出？
答：对于数百米，请选择 4–20 mA 电流或 RS485 数字输出 - 两者都比脉冲/电压提供卓越的抗干扰性和传输距离。

Q9：为什么在漏斗下方放置节流管？
答：稳定高强度雨流。自然流量影响过大会影响倾翻精度；节流管保持铲斗的较好流速。

Q10：NiuBoL有哪些认证？
A10：CE、ISO9001、RoHS、国家认可的气象校准证书。

总结

NiuBoL NBL-W-DRS雨量计以其成熟可靠的翻斗计量原理和灵活的数据输出格式，已成为水文气象监测的标准装备。无论是使用脉冲计数获取原始数据，还是使用 RS485 进行数字集成，它都能提供高精度的 0.1 毫米分辨率降雨数据。

掌握正确的使用和维护习惯，尤其是保持清洁和水平，是长期、稳定、准确运行的关键。 NiuBoL凭借多年的行业经验，致力于为您提供最专业、最可靠的降雨遥测解决方案。

如果您有水文或气象监测需求，请随时直接联系我们——我们将提供详细的NBL-W-DRS技术支持和选型建议。
