土壤湿度监测系统应用场景

NiuBoL 土壤水分监测系统：精准土壤检测 & 智能灌溉解决方案

 产品定义

土壤水分监测系统是一款智能平台，集成了高精度土壤温湿度传感器与数据采集传输模块。通过实时连续监测土壤水分、温度及环境变化，为农业生产、林业管理、水利灌溉、科学研究以及城市园林绿化提供科学的决策支持。

NiuBoL 系统采用 NBL-S-THR 和 NBL-S-TM 传感器，具有响应快、精度高、不受土壤中化肥和金属离子干扰等特点，非常适合大田作物、温室大棚、果园以及科研应用。

 工作原理

核心技术采用 FDR（频域反射法），通过测量土壤介电常数实现：

1. 传感器发射高频电磁脉冲，沿探针进入土壤。

2. 土壤介电常数随水分含量变化而改变，从而改变反射信号特征。

3. 系统根据反射信号计算出实际土壤含水量和温度。

该方法测量快速、稳定、准确，支持长期埋设进行连续监测。

 推荐土壤传感器

NBL-S-THR 土壤温度湿度传感器

- 量程：水分 0–100% RH，温度 –50 至 +100°C

- 输出：RS485、4–20 mA、0–5 V

- 分辨率：水分 0.1%，温度 0.1°C

- 精度：水分 ±3%，温度 ±0.5°C

- 防护等级：IP68（适合长期埋设）

NBL-S-TM 土壤温度湿度传感器

- 量程：水分 0–100% RH，温度 –40 至 +80°C

- 输出：RS485（Modbus-RTU 协议）

- 探针材质：特殊防腐电极

- 密封：黑色阻燃环氧树脂

- 安装方式：全埋式或探针完全插入

- 防护等级：IP68，可长期浸泡

 测量方法

1. 将探针垂直插入土壤，确保充分接触。

2. 连续实时采样水分和温度。

3. 通过 RS485、模拟电流/电压或无线方式输出数据。

4. 通过 NiuBoL 云平台实现远程监控，并支持历史数据分析。

 安装指南

- 选择土壤均匀、无大石块或杂物的区域。

- 避免安装在灌溉口或排水点附近，防止局部过湿。

- 探针垂直插入，深度根据作物根系分布区确定（通常 20–40 cm）。

- 安装后轻轻压实探针周围土壤，确保稳定。

 安装步骤

1. 挖坑或直接将探针插入至所需深度（通常 20–40 cm）。

2. 将传感器线缆牢固连接到数据采集器。

3. 上电并进行校准，确认输出稳定。

4. 接入 NiuBoL 云平台或本地显示设备，实现远程查看。

 数据处理 & 平台功能

- 实时上传数据，支持历史趋势分析、作物需水预测及自定义报警阈值。

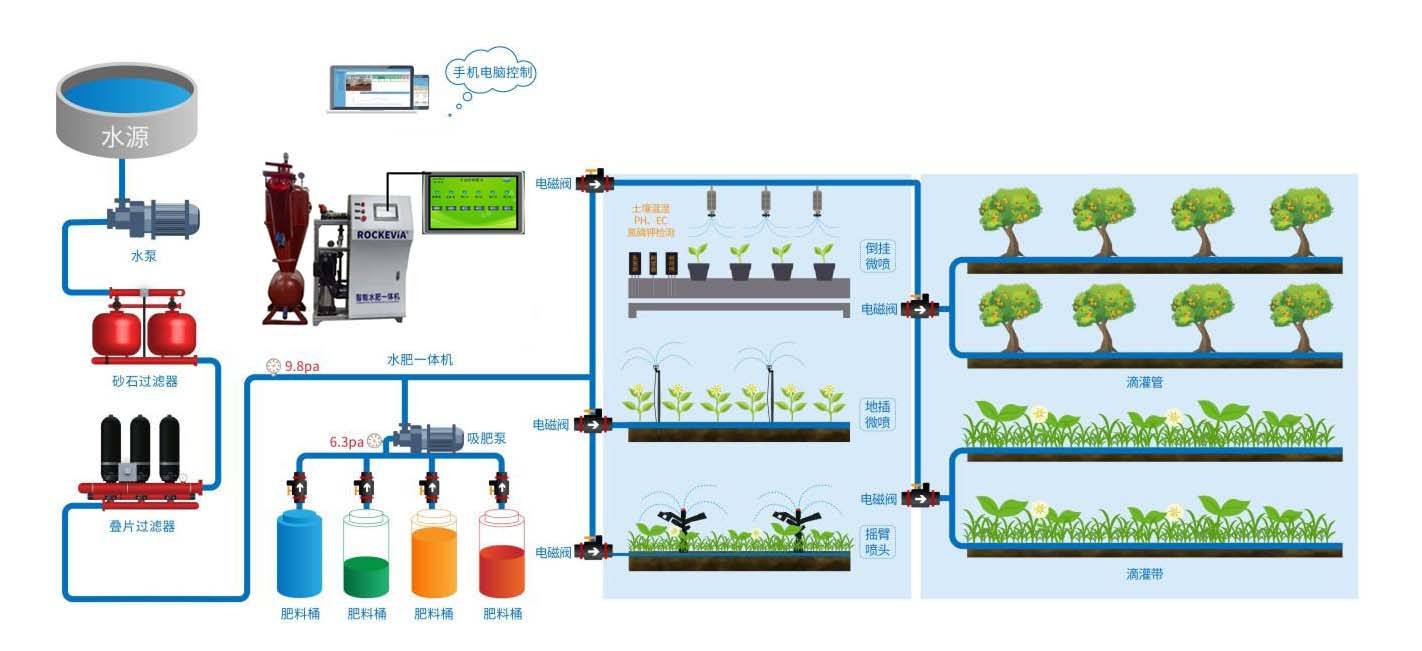

- 智能决策支持：可自动联动灌溉系统或水泵。

- 兼容第三方传感器（空气温度、光照、EC 等）。

- 支持多点、多深度布设，实现三维土壤水分分布图。

- 通信方式：Modbus-RTU、RS485、LoRa、WiFi、GPRS、4G/5G 等可选。

 常见故障 & 排除方法

土壤水分监测系统 应用场景

农业领域

- 大田作物（小麦、玉米、水稻）：制定精准灌溉计划，提高产量

- 温室大棚：实时水分控制，实现灌溉与施肥优化

- 果园：根据生长阶段调整水分，提高果实品质

- 园艺花卉：维持理想的水分和肥力环境

林业领域

- 造林工程：选择合适树种和时机，提高成活率

- 森林生态监测：长期跟踪土壤水分，用于生态研究

地质灾害监测

- 通过土壤水分变化进行滑坡预警

- 结合降雨数据预测泥石流

水利领域

- 灌区管理：优化水资源分配，提高用水效率

- 水文研究：分析土壤-水分相互作用，为模型提供数据

科学研究 & 城市绿化

- 农业科研：长期数据积累，用于作物需水规律研究

- 生态研究：探究土壤水分对植被和微生物活动的影响

- 城市园林：为公园、道路绿化提供灌溉指导

 型号选择指南

- 大田作物 → NBL-S-TM，埋深 20–40 cm，间距 80–100 m

- 温室花卉 → NBL-S-THR，高精度小面积监测

- 果园 → 多点传感器针对根区布设

- 科学研究 → RS485/Modbus 型号，便于数据采集

- 水利工程 → IP68 型号，适合长期浸水环境

 与市场常见传感器对比

 常见问题解答

1. 传感器可以直接埋入土壤吗？

   可以，NBL-S-THR 和 NBL-S-TM 均支持长期埋设。

2. 读数会受化肥影响吗？

   不受化肥和金属离子干扰。

3. 可以测量哪些土壤深度？

   0–100 cm 任意深度，手动插入即可。

4. 支持哪些信号输出？

   RS485、4–20 mA、0–5 V。

5. 支持远程监控吗？

   支持，可接入 NiuBoL 云平台或第三方 IoT 平台。

6. 防水等级如何？

   IP68 – 可长期浸泡。

7. 工作温度范围是多少？

   NBL-S-THR：–50 至 +100°C；NBL-S-TM：–40 至 +85°C。

8. 适合温室使用吗？

   非常适合精准灌溉和施肥管理。

9. 安装难度大吗？

   只需插入探针并校准，非常简单。

10. NiuBoL 有什么认证？

    CE、ISO9001、RoHS 以及校准证书。

 总结

NiuBoL 土壤水分监测系统依托高精度温湿度传感器，可为农业、林业、水利、科研及城市绿化等领域提供准确、实时的土壤水分监测。系统具备优异的稳定性、长期可靠性、抗腐蚀性、全防水以及远程监控能力，能够实现精准灌溉、节水管理、地质灾害预警以及科研数据积累。

选择 NiuBoL，不仅能提高作物产量和品质，还能优化水资源利用、降低人工成本，真正实现智慧农业与智能环境管理的高效融合。
