工业在线 ORP 传感器与 pH 仪表 - 系统集成指南

行业痛点及系统需求背景

废水处理、化工过程控制、环境监测项目中的系统集成商经常遇到氧化还原态难以精确控制、传统ORP电极快速漂移、与PLC/DCS集成复杂等问题。这些痛点导致工艺调整滞后、药剂投加量过多或不足，直接影响处理效率和运营成本。

传统的ORP测量多采用模拟输出，在复杂的工业环境下容易受到电磁干扰。而且电极表面污染导致电位稳定性差、维护频率高。同时，大多数项目需要同时监测pH和ORP参数，但采购不同品牌的传感器增加了系统兼容性和备件管理难度。

NiuBoL NBL-WQ-ORP工业在线ORP传感器就是为了满足上述系统要求而开发的。采用铂电极法和微孔盐桥参比系统，提供RS-485 Modbus RTU数字输出，可与NiuBoL pH传感器集成在同一平台上，降低系统集成复杂度，提高长期运行稳定性。

pH仪表与ORP仪表的区别

pH仪表用于测量溶液的酸度或碱度（氢离子浓度的负对数），采用玻璃电极法，具有自动温度补偿，测量结果定量。 ORP计（氧化还原电位）反映溶液的氧化还原能力，单位为mV，使用惰性金属电极（通常是铂电极），无温度补偿，测量结果反映混合电位，主要用于定性判断溶液的氧化或还原状态。

主要区别如下：

• 测量原理： pH仪表是基于氢离子浓度，ORP仪表是基于溶液中氧化还原电对的电子转移倾向。

• 电极类型： pH采用玻璃敏感膜电极，ORP采用铂或金惰性金属电极。

• 温度影响： pH需要自动Pt1000补偿，ORP温度系数是可变的，一般不补偿。

• 应用重点： pH用于精确的酸/碱控制，ORP用于判断氧化还原反应进度和卫生水平等定性指标。

• 校准方法： pH通常采用两点校准，ORP多采用一点校准或用标准溶液直接验证。

• 兼容性： 某些 pH 仪表可以切换到 量程来测量 ORP，但需要更换专用的 ORP 电极。

两者可以共用一个显示仪器，但电极不能互换。 NiuBoL同时提供NBL-PH和NBL--ORP，形成一套完整的解决方案。

NiuBoL NBL-WQ-ORP 在线 ORP 传感器产品概述

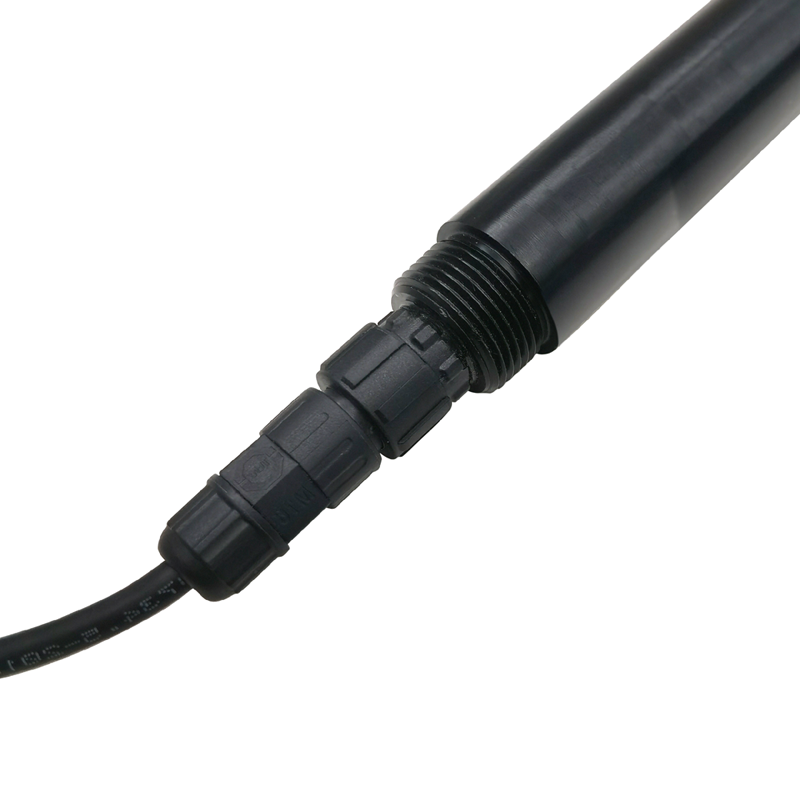

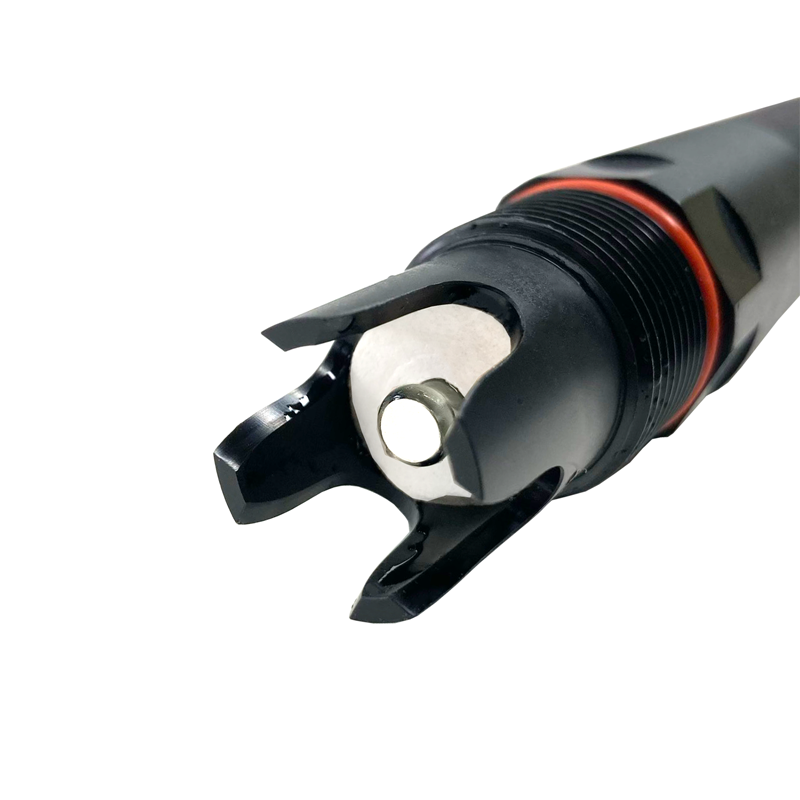

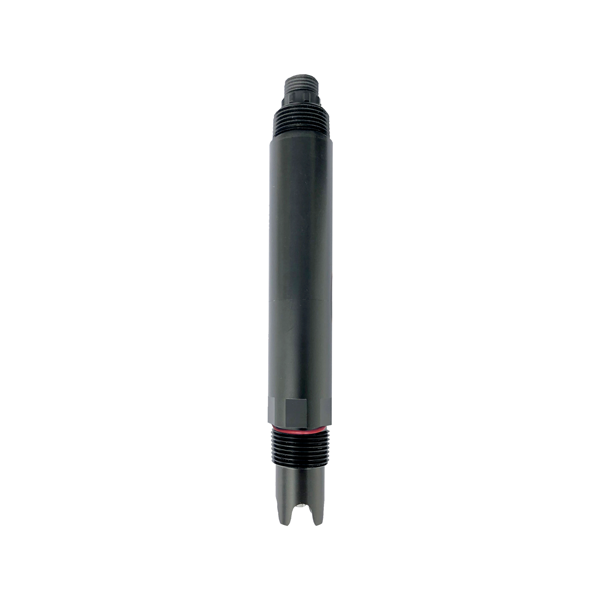

NBL-WQ-ORP是NiuBoL研发的一款投入式工业在线氧化还原电位传感器。外壳采用ABS/PC合金材质，防护等级IP68，支持长期潜水安装。其核心采用高纯度铂电极结合稳定的参比系统，适用于需要连续监测氧化还原状态的工业场景。

该传感器重点解决工业环境中的电极污染和信号传输问题。双高阻抗差分放大器增强抗干扰能力。参考溶液的专利慢渗设计显着延长了电极寿命。 3/4 接口有助于快速集成到现有管道或储罐系统中。

深入了解通信物理层和协议兼容性

NBL-WQ-ORP采用RS-485物理层和Modbus RTU协议，支持与主流工业控制系统无缝集成。

物理层特性：

• 宽电压电源 12-24V DC，适应不同现场电力环境。

• 差分信号传输，抗干扰能力强，适用于变频器、电机密度较高的区域。

• 标准波特率下传输距离可达1200米，满足大型工厂分布式监控需求。

协议兼容性：

支持标准Modbus RTU功能码，可直接连接西门子、施耐德、三菱PLC，以及DCS和工业IoT网关。系统集成商可以通过同一总线同时采集pH和ORP数据，实现参数联动控制，减少布线和网关数量。

这种设计显着提高了系统的可扩展性，便于未来升级到更大规模的远程监控网络。

NBL-WQ-ORP在线式ORP传感器核心技术参数

技术支持提示： 如需完整的 NiuBoL NBL-WQ-ORP 数据表、Modbus 寄存器地址映射表或带有 pH 传感器的集成解决方案，请联系我们的工程师。我们将在24小时内提供技术文档。

NBL-WQ-ORP在线 ORP传感器工业应用场景

1.污水处理厂生物处理工段
       现场环境挑战：有机负荷高、溶解氧和硝态氮剧烈变化、氧化还原态复杂多变。
       系统集成方案：NBL-WQ-ORP浸没在曝气池或缺氧池中，通过RS-485总线与PLC连接，连接溶解氧计和pH传感器，控制鼓风机和内部回流。
       用户价值：实时反映氧化还原过程，优化曝气量，降低能耗15%-25%。

2、化工生产氧化还原反应器
       现场环境挑战：反应物的强氧化性/还原性、电极易污染、严格的工艺窗口要求。
       系统集成方案：安装在反应堆循环管道中，Modbus RTU信号直接进入DCS进行闭环控制。
       用户价值：准确判断反应终点，减少副产物生成，提高产品收率。

3.环境水质自动监测站
       现场环境挑战：天然水体氧化还原混合系统、季节性温度变化大、长期无人值守运行。
       系统集成方案：IP68传感器与太阳能RTU终端配对，通过RS-485上传至环保平台。
       用户价值：持续监测水体自净能力和污染程度，支持数据溯源分析。

4、电镀废水处理系统
       现场环境挑战：重金属离子和高盐度环境，还原等工艺需要严格的电位控制。
       系统集成方案：与加药系统结合，以ORP值作为反馈信号添加氧化剂/还原剂。
       用户价值：实现精准加药，降低化学品成本，确保达标排放。

5.食品饮料和制药工艺水处理
       现场环境挑战：需要控制与微生物生长相关的氧化还原状态，对污染敏感。
       系统集成方案：与pH传感器一起安装在纯化水管道中，统一接入GMP监控系统。
       用户价值：增强过程控制可靠性，简化验证工作。

工业工程选型指南

准确性和成本平衡： ±20mV 精度适用于大多数废水处理和化学过程控制。对于高精度项目，可以通过频繁的一点校准来保持稳定性。 NBL-WQ-ORP 提供了一种经济高效的解决方案。

通讯及传输距离： 485支持1200米传输。实际工程中，可考虑每隔800米加中继器或光隔离，以提高系统可靠性。

安装环境适应： 3/4 NPT接口支持潜水、旁路等方式。选择时要评估介质的悬浮物含量和流速，避免气泡或强烈搅拌对电极表面的影响。

供电系统配额： 单机功耗0.2W@12V，适合批量部署。建议与pH传感器统一供电规划，并保证良好的接地保护。

选型建议： 对于特定工况的接头pH/ORP选型，请提供介质成分、温度范围和控制目标。我们的工程师可以输出完整的技术解决方案。

系统集成实际注意事项（陷阱指南）

• 首次使用前，请清洁 ORP 电极并将其浸泡在蒸馏水中以激活。

• 安装时确保铂敏感层完全浸没，避免表面气泡粘附。

• RS-485 总线必须使用屏蔽双绞线，A/ 线极性正确，建议在总线端添加匹配电阻。

• 定期检查电极表面的亮度。若被污染，用稀盐酸清洗，然后冲洗。

• 建议在PLC程序中添加ORP值合理性过滤，防止瞬时干扰导致误动作。

• 长期不用时，保存于3mol/ KCl溶液中，避免干燥保存或长期浸泡在蒸馏水中。

• 与pH传感器同时使用时，建议单独标定，独立标定各个参数。

常问问题

技术问题

问：pH 是否显着影响 ORP 值？
答：是的，pH 的变化会影响氧化还原电对的电位。在同一系统中同时监控 pH 和 ORP 更有意义。

问：为什么NBL-ORP没有温度补偿？
答：ORP温度系数是一个复杂的变量，很难普遍校正。因此，工业应用中一般不设置温度补偿，而是通过过程控制来稳定温度。

问：如何判断ORP电极是否失效？
答：使用225mV左右的标准溶液进行验证。如果偏差超过±30mV，建议清洁或更换电极。

答：选择问题

问：NBL-WQ-ORP 和 pH 传感器可以共用同一条总线吗？
答：是的，可以通过不同的Modbus地址来区分，实现同一条RS-485总线上的多参数采集。

问：是否适合高浓度盐溶液环境？
答：适用于大多数高盐度介质，但对于腐蚀性极强的场景，建议提前提供样品进行兼容性测试。

问：与施耐德PLC集成难度如何？
答：标准Modbus RTU协议，可以使用PLC自带的功能块直接读取。

答：采购和项目问题

问：pH和ORP传感器是否支持批量联合采购？
答：是的，我们提供综合报价和技术集成指导。

问： 产品保修期和备件供应周期是多少？
答：标准保修期为12个月，可长期供应电极等易损件。

答：摘要和采购决策支持

NiuBoL NBL-WQ-ORP工业在线ORP传感器，采用稳定的铂电极技术和可靠的RS-485 Modbus RTU通信，为系统集成商提供成熟的氧化还原电位监测解决方案。在废水处理、化学反应控制、环境监测等领域，其与pH传感器配合使用，可组成完整的过程参数监测系统。

正确了解pH仪表和ORP仪表的区别并选择合适的产品，可以有效提高项目控制水平和运行效率。如需获取官方 NiuBoL 产品规格、ORP 传感器数据表、pH/ORP 联合选型手册或大型项目报价，请联系我们的应用工程师。我们将在24小时内提供全面的技术支持和定制解决方案。
