了解液位传感器及其工业应用

液位传感器及其工业应用深度分析：从储罐到智能工厂

一、引言：精确液位控制的重要性

在化工、饮料、能源和农业等行业中，液位监测不仅影响生产效率，而且直接影响安全和成本。

- 化学品储罐：液位过高可能导致溢出，而液位过低可能导致泵空转和管道损坏。

- 食品和饮料生产：糖浆或牛奶罐中的液位异常会影响灌装精度，导致浪费和停机。

- 污水处理：泵站缺水或溢流直接影响处理效率，甚至可能导致环境事故。

传统的人工检查难以及时发现异常情况，而自动液位传感器系统可以实时收集数据、发出警报并控制设备，从而降低事故风险。

二、液位传感器的类型及其技术特点

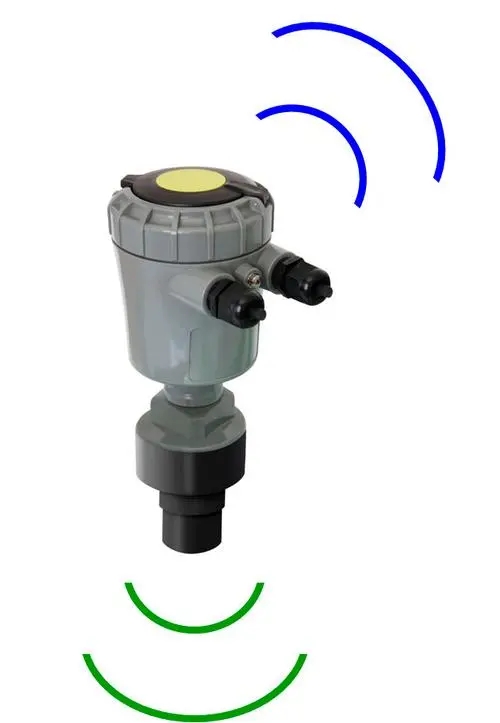

 1. 超声波液位传感器

原理：发射超声波信号，测量声波从液体表面反射回来的时间，从而计算液位高度。

技术特点：

- 非接触式测量，适用于腐蚀性液体和密封容器。

- 精度：±1 厘米。

- 适用于污水池、糖浆罐和液化气站。

 2. 电容式液位传感器

原理：测量液体介电常数的变化来确定液位，并输出模拟或数字信号。

技术特点：

- 适用于非导电液体（油、树脂、溶剂）。

- 精度：满量程的±1%。

- 可用于高温、高压或密封罐中。

 3. 浮球式液位开关

原理：浮子随液面上升和下降，驱动开关输出干接点信号，用于泵控制或报警。

技术特点：

结构简单，经久耐用。

成本低廉，安装简便。

- 适用于水箱、消防池和冷却水系统。

 三、从储罐到智能工厂：液位传感器的全过程应用

在现代工业中，液位传感器不仅是测量工具，更是智能工厂液体管理系统的核心节点。从单个储罐到全厂多系统协同管理，液位传感器系统能够实现实时监测、自动控制和远程管理。

 1. 储罐液位监测布局及传感器选择

单罐应用：小型储罐可以使用浮球开关或超声波传感器进行高/低液位报警和泵联动。

大型工业储罐：采用超声波或电容式连续液位测量，并增加温度和压力补偿。

腐蚀性或高温液体：选择不锈钢/PTFE外壳的电容式传感器。

关键控制点布局：在储罐入口、出口、最高液位和最低液位处至少安装 1-2 个传感器，以实现冗余和安全。

 2. 信号采集与自动化集成

传感器信号可以通过以下方式处理：

- 模拟输出（4–20 mA / 0–10 V）：用于 PLC/DCS 控制。

- 数字输出（RS485/Modbus）：适用于从分布式储罐组集中采集数据。

- 无线物联网模块：LoRa、4G、5G、Wi-Fi，用于上传到云平台，实现远程监控和数据分析。

流程图：

- 储罐液位传感器检测液位并输出信号。

- PLC 或 DCS 获取信号以执行本地逻辑（泵启动/停止、阀门控制、报警触发）。

- 数据通过网关或无线模块上传到云平台。

- 云平台显示实时水平、历史趋势、报警日志和报告。

- 管理人员通过电脑或移动设备进行远程监控和操作。

 3. 自动化控制和报警机制

- 液位过高：自动关闭进水阀或触发溢流报警。

- 过低液位：自动启动水泵或补水系统。

- 异常波动：智能算法过滤瞬态波动，避免误报。

- 关联通知：通过短信、电子邮件或应用程序向操作员发送实时警报。

 4. 多罐和跨车间集中管理

- 多点集中监控：所有液位数据统一存储在云端。

- 数据统计与分析：液位趋势、泵运行时间、消耗量——优化生产调度。

- 跨车间报警策略：高优先级异常触发全厂报警；低优先级异常通知特定车间。

 四、常见问题

问题1：超声波传感器可以用于压力罐吗？

仅在额定压力范围内有效；否则，请使用隔膜式或压力式传感器。

Q2：电容式传感器的精度是多少？

满量程的±1%。

Q3：浮球开关可以与PLC或继电器连接吗？

是的，它们输出与工业自动化系统兼容的干接点信号。

Q4：这些传感器是否耐腐蚀？

可提供 PVC、PTFE 或不锈钢外壳，以适应酸性/碱性和高温环境。

Q5：能否集中管理多个储罐液位？

是的，支持多点无线监控，可在云平台上同时显示 500 多个储罐的液位。

 五、结论与品牌价值

选择合适的液位传感器不仅可以确保生产安全，还可以提高效率并降低成本。

Niubol 提供从简单的浮球传感器到物联网液位监测系统的全方位解决方案，并在饮料、化工、能源、污水处理和农业灌溉等领域取得了显著成效。

通过高精度传感器+云管理+自动控制，NiuBoL帮助客户实现：

- 可控的生产安全。

减少水和液体的浪费。

远程管理和数据分析。

Niubol——面向智能工业未来的精准液位监测。
