超声波水位传感器的优缺点分析

非接触式高精度：超声波水位传感器的优缺点分析及DIY监测项目实践

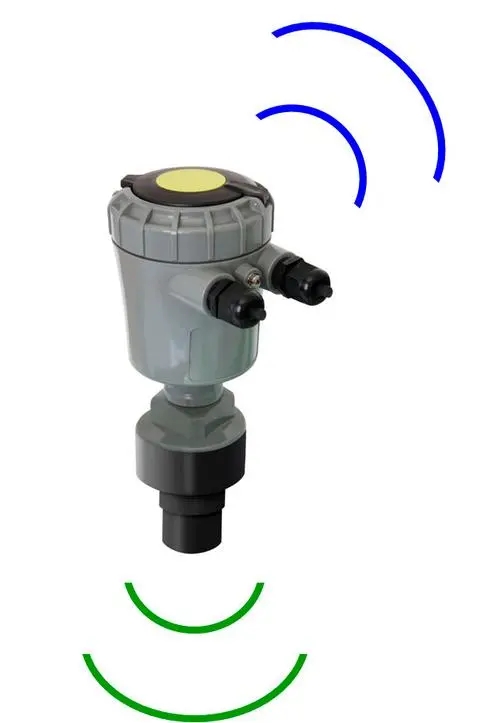

超声波传感器：非接触式测量的可靠伙伴

在液位监测领域，超声波液位传感器长期以来一直是主流选择之一。其工作原理简单高效：传感器发射超声波脉冲，测量声波从探头到液面的往返时间，从而计算出精确的距离。这种非接触式测量方法完全避免了传统接触式传感器（例如静压式或浮球式）的常见弊端——介质污染、腐蚀磨损以及在高粘度液体或卫生要求严格的环境中频繁维护等问题。

试想一下：在污水处理厂的污水池、化工企业的储罐或家用智能水箱中，超声波传感器都能轻松胜任。它们之所以广受欢迎，是因为其高性价比和便捷的安装，尤其是在中短距离（1米至10米）的应用场景中，远胜其他技术。无论是工业应用还是DIY爱好者，它们都能带来显著的优势。但任何技术都并非完美无缺，超声波传感器也不例外。了解超声波水位传感器的优缺点并掌握优化技术，是确保项目成功的关键。

超声波水位传感器 的优缺点概览

为了帮助您快速掌握要点，我们已将优缺点整理成表格。数据基于实际工程案例，方便您进行比较和决策。

 这些优缺点并非绝对——通过有针对性的优化，许多“劣势”可以转化为可控因素。接下来，我们将深入探讨核心挑战和专业的应对措施。

 克服核心技术挑战：从错误源到精准解决方案

超声波测量的“阿喀琉斯之踵”在于声速的不稳定性。空气中声速的近似公式为 331.3 + 0.606 × T（其中 T 为摄氏温度），而 10°C 的微小温差就可能导致 10 米范围内 10 厘米的误差。这在精密水处理或库存管理中绝非小事。

在NiuBoL，我们视这些挑战为创新的机遇。我们的工业级超声波水位传感器融合了多种技术，以确保在复杂环境下输出稳定数据：

- 智能温度补偿：集成高精度NTC温度传感器，实时监测环境温度并动态校准声速。结果如何？即使在-20°C至60°C的极端温度范围内，误差也能控制在1mm以内，无需人工干预。与入门级NBL-RS-RAD模块的简单线性补偿相比，我们的算法考虑了湿度和压力因素，精度提升超过30%。

- 回波信号优化：采用自适应算法过滤泡沫或蒸汽造成的杂波，仅捕获最强、最稳定的液面回波，避免“幽灵信号”。测试表明，该技术将泡沫干扰下的故障率从 40% 降低至 5%。

- 抗干扰安装指南：建议使用导管（静压管）或调整光束角度。将传感器置于隔离管内，以阻挡侧风、搅拌或蒸汽的影响。安装过程中，确保探头与液面垂直对齐，且盲区避开罐底——这些小技巧可将系统可靠性提升至 99%。

通过这些措施，非接触式测量的潜力得以最大程度地发挥。无论是优化现有系统还是启动新项目，NiuBoL都能提供定制化咨询服务。

 DIY远程水箱监测项目：从零开始，实践中的零阈值

还在为手动检查水箱而烦恼吗？试试这个简易的DIY项目吧！只需入门级硬件和开源代码，你就能搭建一个远程监控系统，实时追踪水位并接收警报。整个项目成本不到200元，非常适合家庭雨水收集、小型农场或智能家居爱好者。

 步骤 1：准备硬件清单

- 超声波传感器：NBL-RS-RAD。

- 微控制器：ESP32（内置 Wi-Fi，约 30 元），无线性能优于 Arduino。

- 通信模块：ESP32 内置 Wi-Fi；对于偏远地区，可添加 LoRa 模块（额外 20 元）。

- 电源和配件：5V适配器、杜邦线、防水外壳（共50元）。

 步骤二：安装与部署

1. 在水箱顶部钻一个小孔（或用胶水固定），将传感器探头垂直向下放置，距离水面至少 30 厘米（以避免盲区）。

2. 远离进水口和搅拌区，以确保液面平静。

3. 用防水胶密封接口，防止潮气侵蚀——记住，冷凝是常见的杀手。

 步骤 3：代码编写和测试

使用 Arduino IDE 编写一个简单的脚本。核心逻辑：触发脉冲 → 测量往返时间 t（以 μs 为单位） → 计算距离 D = (t × 声速) / 2 → 液位 = 水箱深度 H - D。

示例代码片段（ESP32）：

```cpp

包含 <NewPing.h> // 超声波库

定义 TRIGGER_PIN 5

定义 ECHO_PIN 18

定义最大距离为 200 厘米

NewPing 声纳（触发引脚、回波引脚、最大距离）；

void setup() {

  Serial.begin(115200);

}

void loop() {

  延迟（50）；

  unsigned int distance = sonar.ping_cm(); // 获取距离

  float level = TANK_HEIGHT - distance; // TANK_HEIGHT 为油箱深度

  Serial.print("水位："); Serial.print(level); Serial.println("厘米");

  // 添加温度补偿：声速 = 331.3 + 0.606 温度；

}

```

上传完成后，通过串口监视器验证准确性。需要进行温度补偿吗？集成一个DHT22传感器来动态调节声速。

 第四步：远程传输和可视化

- 将 ESP32 连接到 Wi-Fi 并将数据推送到 Thingspeak/akenza/thinger（物联网平台）。

- 设置 API 密钥，每 5 分钟报告一次液位和温度。

- 在物联网平台仪表板上创建实时液位图表并绑定 IFTTT 规则：当液位低于 20% 时发送电子邮件/短信警报。

 第五步：调试和扩展

测试一周并记录错误。常见问题有哪些？使用软件过滤泡沫干扰；添加中继器以增强弱信号。扩展建议：集成应用程序通知或与自动水泵补水系统连接。

这个项目不仅节省时间，还能教授实用的超声波温度补偿和抗干扰措施。完成后，你将拥有一个全天候的“水位守护者”。

NiuBoL：超声波技术的专业守护者

作为专注于液位传感器领域的品牌，NiuBoL不仅仅销售产品。我们十多年来深耕传感器技术，每一款工业级传感器都通过了IP67防水和EMC抗干扰认证。

我们承诺：从选型咨询到现场调试，一站式服务。无论是工业腐蚀性储罐还是DIY创新项目，牛博力都能提供量身定制的解决方案。

 常见问题解答 (FAQ)

Q1：超声波水位传感器对液体介质有什么要求？

答：几乎没有特殊限制。它测量的是空气距离，而不是液体本身的距离，因此适用于水、油或温和的化学品。但是，液体表面需要相对平坦——避免厚厚的泡沫或漂浮的渣层完全阻挡声波，因为这会削弱回声信号。

Q2：超声波传感器与静压传感器——哪种更适合水箱监测？

答：静压法在深水（例如，水深大于10米的井）和高精度需求方面表现出色，但需要浸入介质中，维护起来比较麻烦。超声波法是腐蚀/卫生敏感环境或易于维护的顶部安装小型储罐的首选。预算低于500元？超声波法是性价比之王。

问题3：如何处理潮湿环境中的冷凝问题？

答：冷凝水会使探头起雾，干扰信号传输。NiuBoL传感器内置微加热电路和疏水涂层，可自动蒸发水分。即使在95%的湿度下，信号依然纯净。对于DIY用户，可暂时添加硅胶干燥剂。

Q4：NBL-RS-RAD 是否适用于工业应用？

答：仅用于原型测试。精度为±3mm，盲区较大，抗干扰能力较差。对于工业应用场景，建议使用NiuBoL的升级版，支持Modbus协议和4-20mA输出，使用寿命超过5年。

Q5：如何实现多传感器联网？

答：可以使用 ESP32 或 Raspberry Pi 作为网关来聚合数据并上传到云端。我们的 SDK 支持一键集成，可轻松扩展到 10 个以上的水箱。
