翻斗式雨量传感器:精准降水监测的理想工具

翻斗式降雨传感器：精准降水监测的理想之选

在当今气候变化和水资源管理需求日益严峻的时代，精确测量降雨量对于农业、防洪、天气预报和水文研究至关重要。翻斗式雨量传感器是一种高精度、自动化的降雨测量装置，广泛应用于气象站、水文监测和农业灌溉系统。本文将介绍翻斗式雨量传感器的定义、工作原理、特点、应用及推荐型号。

 什么是翻斗式雨量传感器？

翻斗式雨量计是一种用于测量液态降水量、降雨强度以及降水起始和结束时间的装置。它利用机械翻斗结构定量收集和记录降雨量，并将其转换为可测量的电信号，然后传输到数据采集系统或云平台。该传感器通常安装在气象站、水文站或室外自动气象站中，并符合国际标准（例如，SL61-2003《水文自动监测系统》、GB11831-89《水文监测装置遥测雨量计》、GB11832-89《翻斗式雨量计》）。它适用于防洪、供水调度、气象监测、农业管理和水库水位监测等领域。

 翻斗式雨量传感器的工作原理和特点

 工作原理

翻斗式雨量传感器通过集水漏斗（通常直径为200毫米）收集雨水。雨水流入漏斗并进入翻斗装置。翻斗可采用单翻斗或双翻斗设计：

- 当水桶装满（固定体积，例如 0.5 毫米、0.2 毫米或 0.1 毫米的降雨量）时，水桶会因其自身重量而倾斜，从而触发簧片开关或其他开关产生电信号。

- 数据记录器将每次倾倒动作记录为一次降雨事件，计算降雨量、强度和持续时间。

- 数据通过 RS485、4-20mA 或电压信号传输到显示器或云平台。

 特征

1. 高精度：单翻斗分辨率为 0.2mm，双翻斗分辨率为 0.1mm，精度为±4%。

2. 自动化：无需人工干预；系统自动生成报告并定期传输数据。

3. 多种输出选项：支持簧片开关、0-2.5V/0-5V 电压、RS485、4-20mA，并兼容各种系统。

4. 耐用性：IP68 防护等级，耐腐蚀材料，工作温度范围为 0-50°C，存储温度范围为 -40°C 至 80°C。

5. 低功耗：支持 5V 或 12-24V 直流电源，适用于太阳能户外应用。

6. 维护和校准简便：加水即可快速检测翻斗的精度。

 翻斗式降雨传感器的功能和价值

 函数

1. 降雨量测量：准确记录降雨量（以毫米为单位），有助于评估水资源可用性。

2. 降雨强度分析：测量单位时间内的降雨量（例如，毫米/分钟），为风暴预警和防洪提供数据。

3. 降雨持续时间记录：记录降雨的开始和结束时间，支持天气趋势分析和水文建模。

4. 自动化数据：通过有线或无线方式（例如 RS485、4-20mA）进行数据传输，实现实时数据和远程监控。

  价值

- 高精度和高可靠性：测量误差控制在±4%，使其适用于专业气象和水文应用。

- 维护成本低：结构简单、经久耐用，适合长期户外运行，减少了人工干预的需要。

- 环境适应性：在极端温度（-40°C 至 80°C）和恶劣天气条件下稳定运行。

- 多领域支持：提供农业灌溉、防洪、水资源管理、天气预报和科学研究的关键数据，提高决策效率。

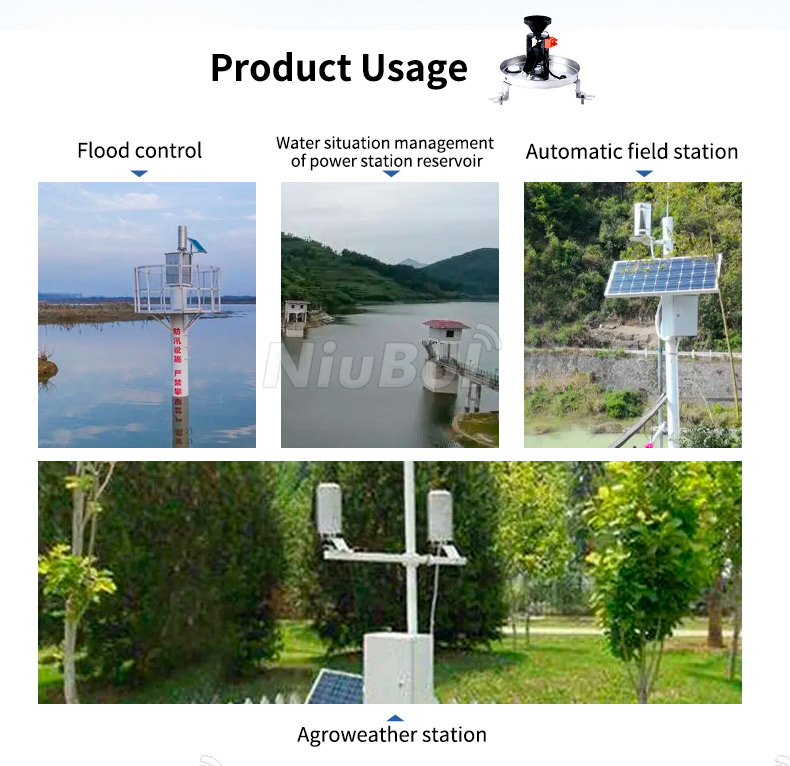

 翻斗式降雨传感器的应用

由于其高精度和自动化特性，翻斗式雨量传感器被广泛应用于以下领域：

1. 农业灌溉

   - 通过监测降雨量来优化灌溉计划，避免过度灌溉或灌溉不足。例如，通过整合气象站数据，该传感器可以指导滴灌系统，从而节约20-30%的水资源。

2. 水文和防洪

   - 提供实时降雨数据，以支持河流流量预测和洪水预警。暴雨期间，传感器可触发防洪措施，保护下游社区。

3. 气象预报

   - 向气象站提供高精度降雨数据，提高本地天气预报的准确性。降雨开始和结束时间数据支持风暴路径分析。

4. 科学研究与教育

   - 为水文、气象和气候变化研究提供可靠数据。便携式设计适合实地考察，方便学生分析降水模式。

5. 环境监测

   - 监测降雨强度，为城市排水系统管理和水资源规划提供支持。例如，该传感器可以检测暴雨期间的积水风险。

 推荐的翻斗式雨量传感器

以下是两款推荐的翻斗式雨量传感器，适用于气象站、水文站和农业应用：

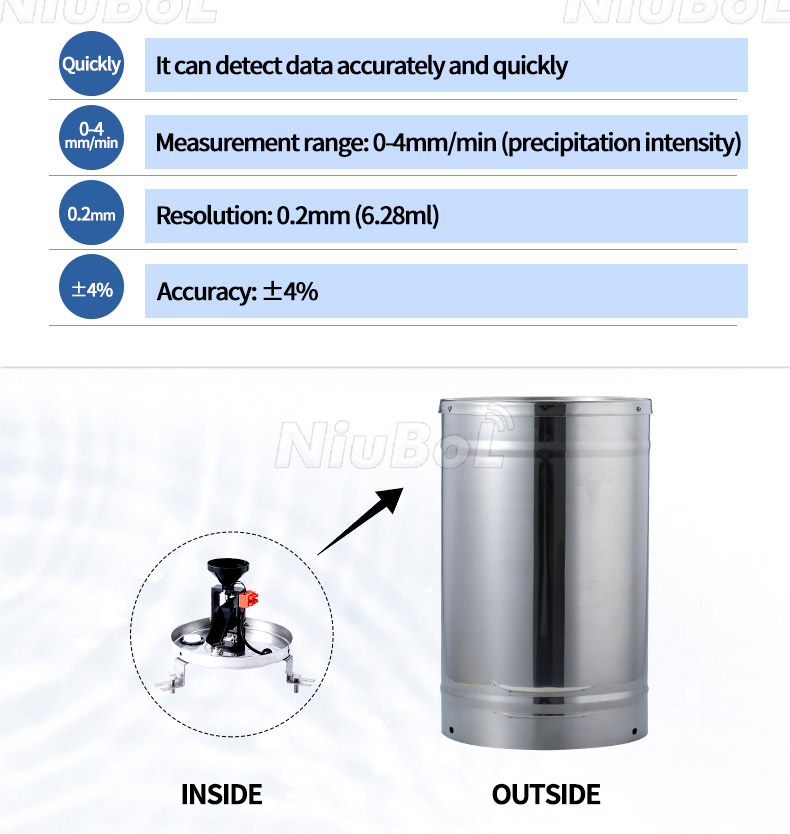

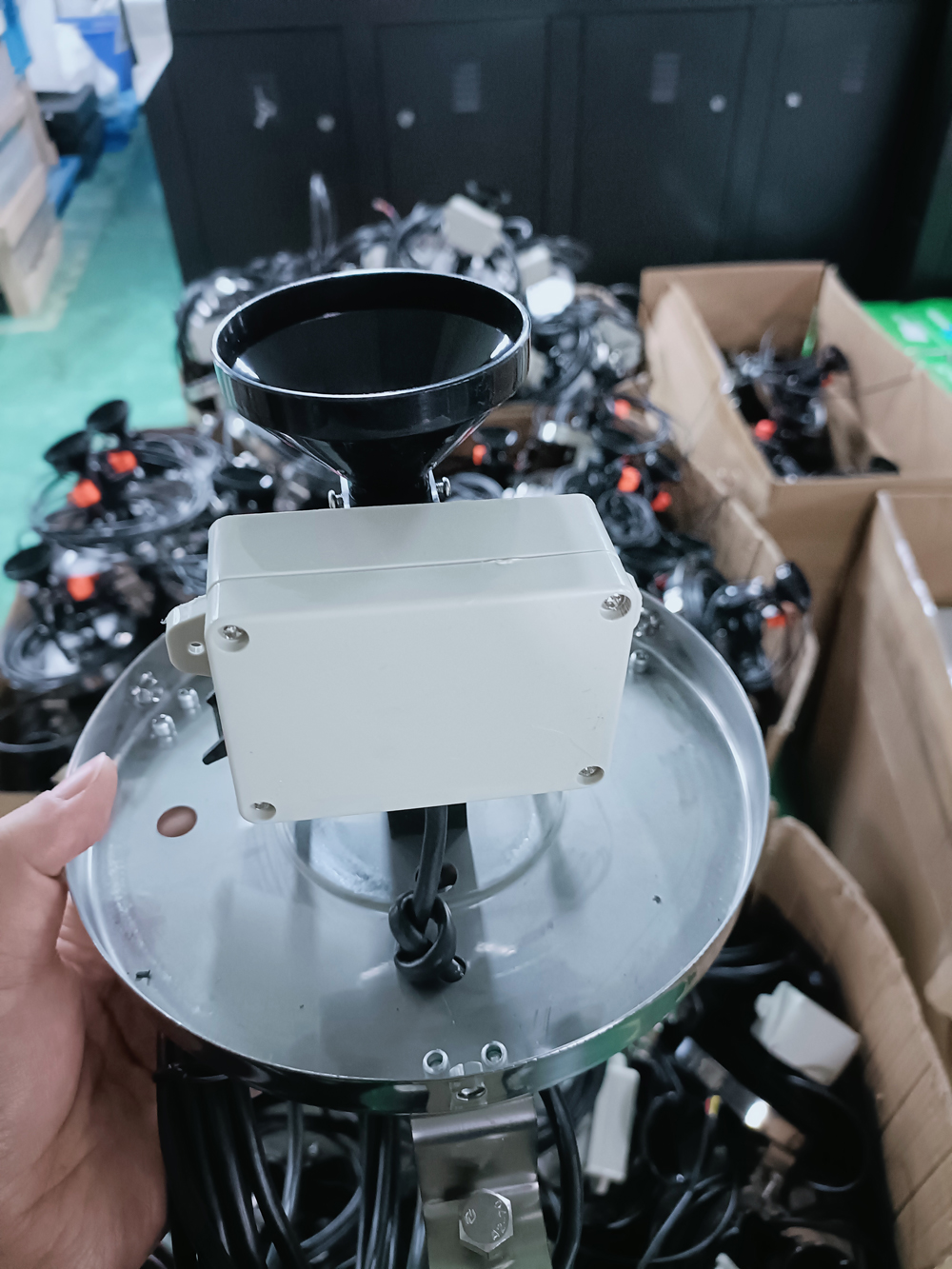

1. NBL-W-RS 单翻斗式雨量传感器

   - 概述：一款经济高效的单翻斗式传感器，符合 SL61-2003 和 GB11832-89 标准，适用于气象、水文和农业监测。

   技术参数：

     - 集尘器直径：Φ200 ± 0.6mm

     - 测量范围：0-4毫米/分钟（降雨强度）

     - 分辨率：0.2毫米（6.28毫升）

     - 精度：±4%（静态测试，降雨强度2毫米/分钟）

     电源：直流 5V 或 12-24V

     输出：簧片开关，0-2.5V/0-5V 电压，RS485，4-20mA

     - 工作温度：0-50°C

     - 储存温度：-40°C 至 80°C

     - 电缆长度：5米（标准）

   - 特征：

     结构简单，维护成本低。

     - 多种输出选项，兼容各种数据采集系统。

     - IP68防护等级，适合长期户外使用。

   - 应用范围：非常适合小型气象站、农业灌溉和自动化水文监测系统。

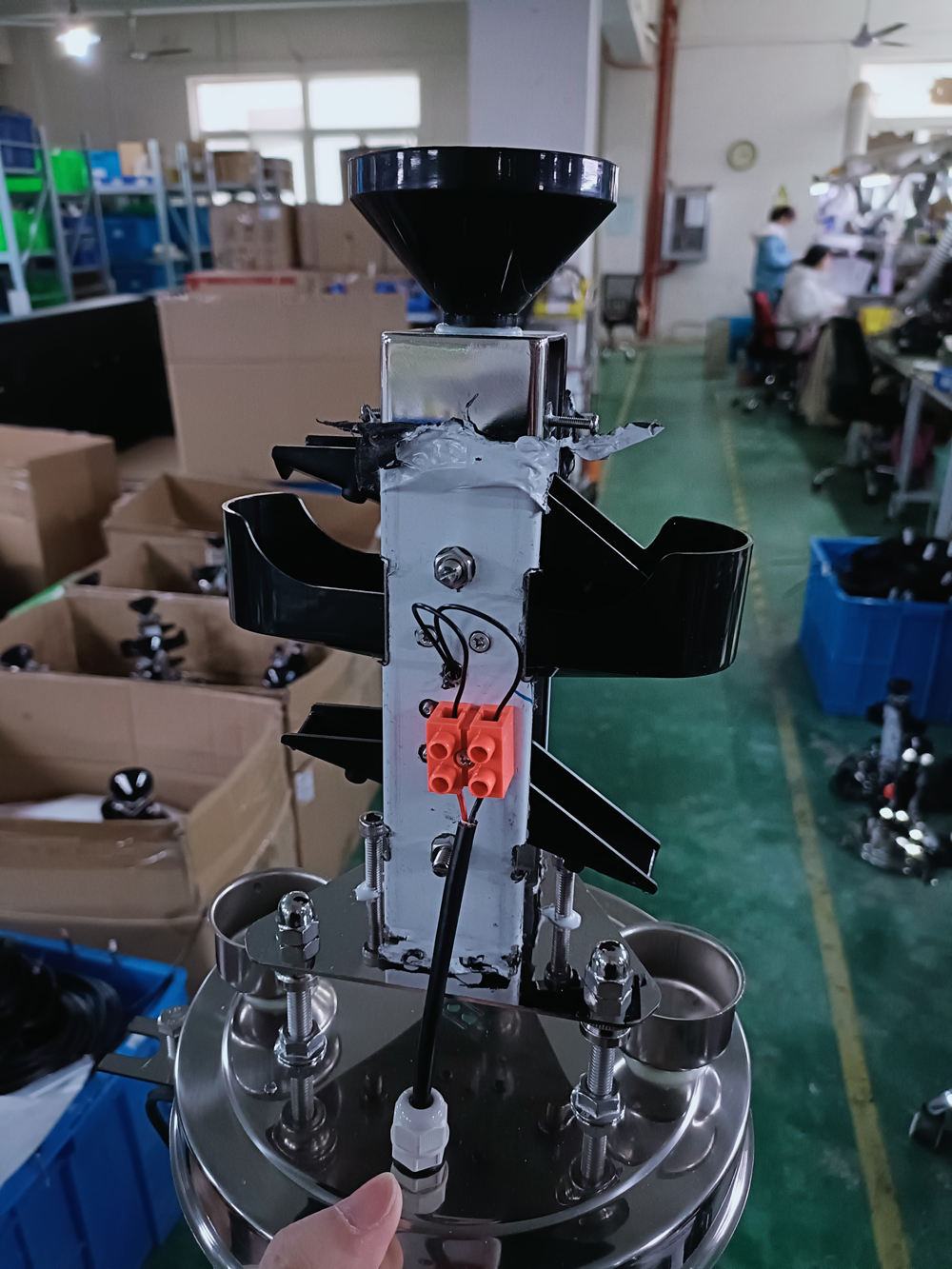

2. NBL-W-DRS双翻斗式雨量传感器

   - 概述：采用双翻斗设计，分辨率更高，符合 SL61-2003 和 GB11832-89 标准，适用于高精度测量场景。

   技术参数：

     - 集尘器直径：Φ200 ± 0.6mm

     - 测量范围：0-4毫米/分钟（降雨强度）

     - 分辨率：0.1毫米（3.14毫升）

     - 精度：±4%（静态测试，降雨强度2毫米/分钟）

     电源：直流 5V 或 12-24V

     输出：簧片开关，0-2.5V/0-5V 电压，RS485，4-20mA

     - 工作温度：0-60°C

     - 储存温度：-40°C 至 80°C

     - 电缆长度：5米（标准）

   - 特征：

     - 分辨率更高（0.1毫米）且测量更稳定，尤其适用于高频或强降雨地区。

     - 更宽的工作温度范围（0-60°C），适用于极端环境。

     - 支持多种输出格式，易于与云平台或气象站集成。

   - 应用范围：适用于水文站、防洪和需要高精度降雨监测的科学研究。

 翻斗式雨量传感器安装说明

为确保翻斗式雨量传感器正常工作，请按照以下安装步骤进行操作：

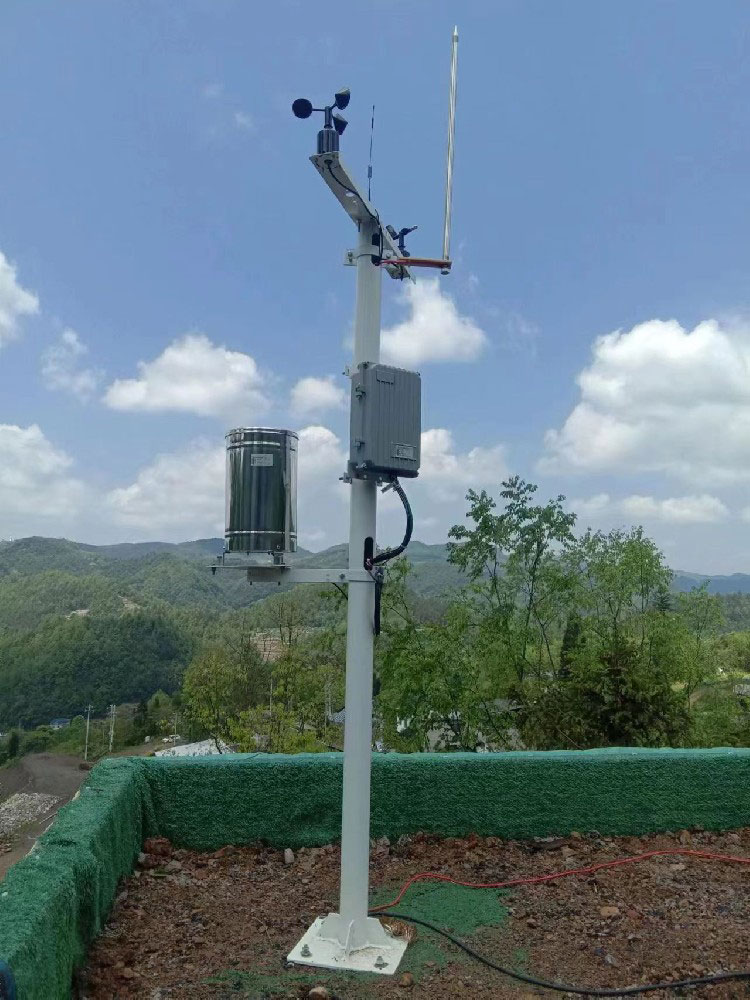

1. 选择安装位置：将传感器安装在地面、定制的大漏斗、铁杆法兰或屋顶上，确保收集器周围没有障碍物（根据世界气象组织标准，距离任何障碍物至少 5 米）。

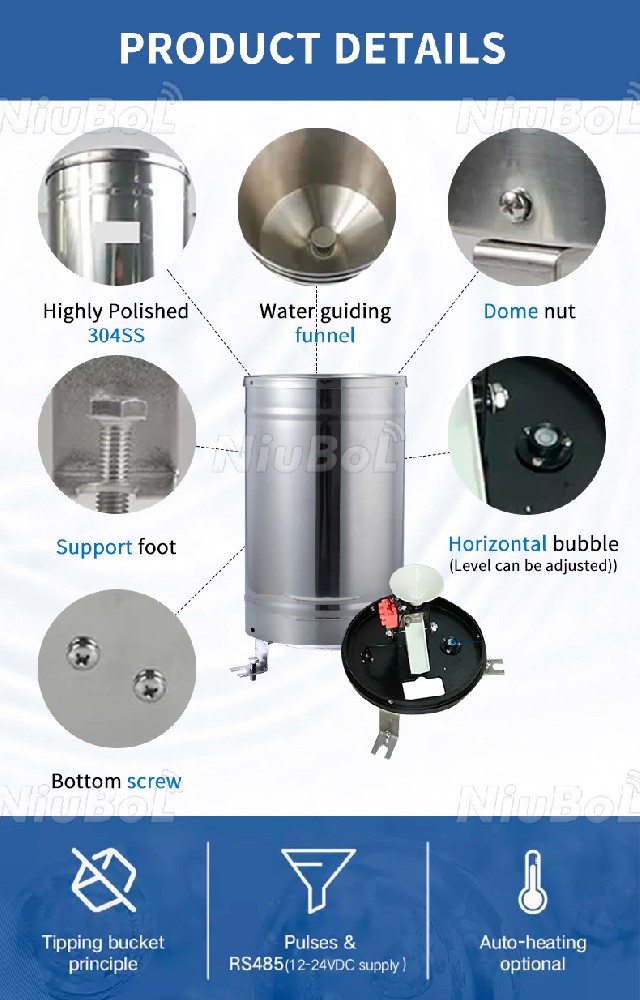

2. 水平调整：使用底座上的调平螺丝或三角板确保水位气泡居中，然后拧紧 M8×80 膨胀螺丝。

3. 组装和固定：按照说明组装传感器，确保收集器和翻斗牢固连接。

4. 测试运行：打开雨水桶，剪断漏斗上的尼龙扎带，缓慢加入清水。观察倾倒情况，并检查数据记录仪是否接收到信号。加入一定量的水（60-70毫米）以验证精度。

5. 注意事项：安装过程中，避免拆卸传感器，并确保漏斗内没有障碍物。

 结论

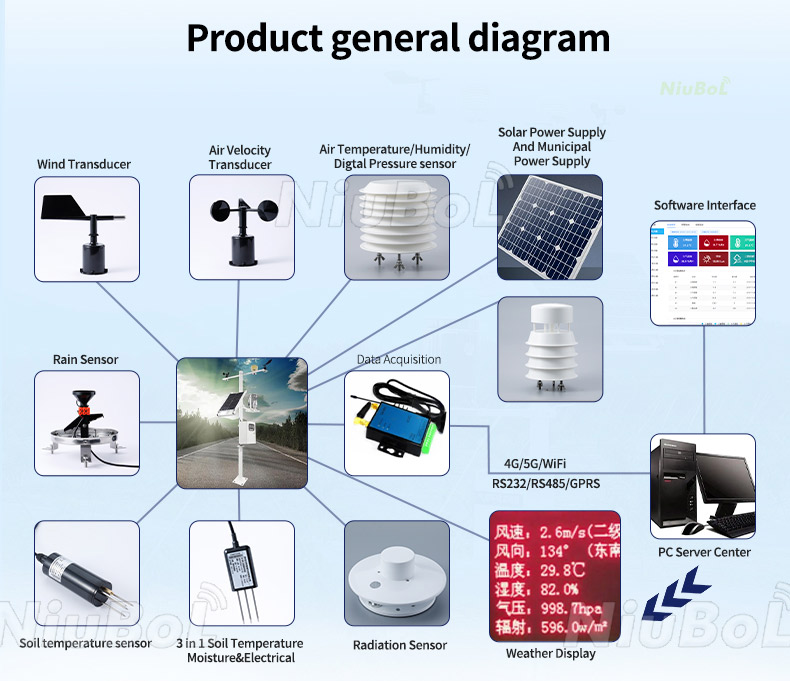

翻斗式降雨传感器是气象站系统中不可或缺的核心传感器。它结构简单高效，能够精确监测降雨量并进行远程数据传输，是现代智能气象、水资源管理、城市排水、水文研究和农业灌溉等领域的基础设备。

无论是政府机构、研究机构还是商业用户，选择合适的翻斗式雨量传感器都是提高监测效率和确保数据准确性的重要一步。

推荐的NBL-W-RS单翻斗和NBL-W-DRS双翻斗传感器兼具高性价比和高精度，适用于不同的应用场景。如果您需要更多详细信息或定制解决方案，请随时联系我们。
